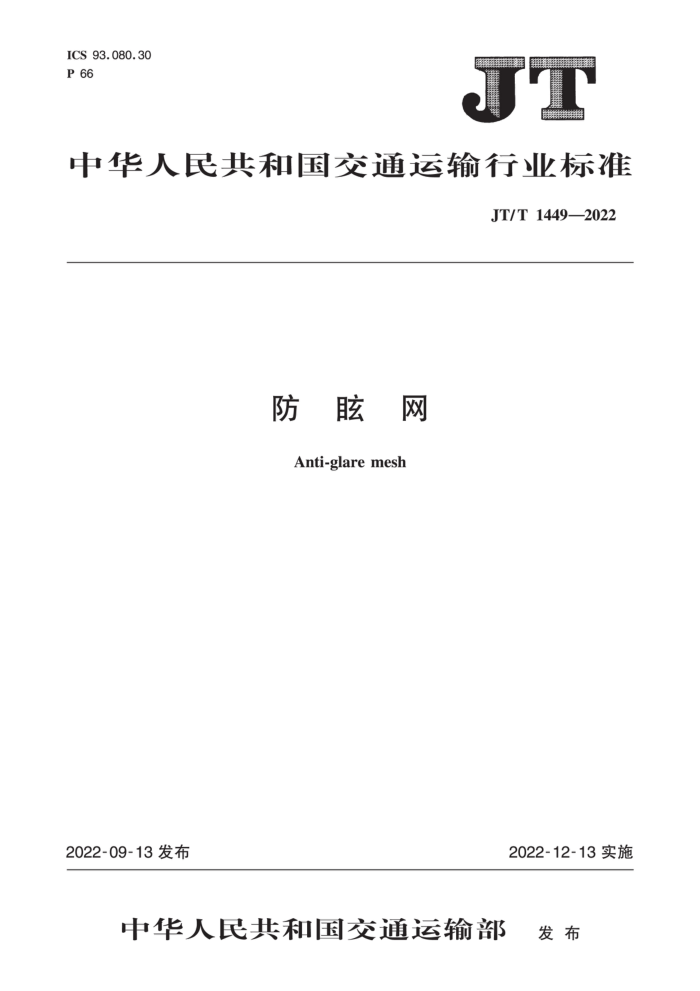

ICS93.080.30 P 66
中华人民共和国交通运输行业标准
JT/T1449—2022
防眩网 Anti-glaremesh
2022-09-13发布
2022-12-13实施
中华人民共和国交通运输部 发布 JT/T1449—2022
目 次
前言
I
范围 2 规范性引用文件产品组成、分类及型号
1
3
4 技术要求试验方法
5
检验规则标志、包装、运输和储存
6
1
附录A（规范性） 防眩网遮光角计算
10
1 JT/T 1449—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本文件起草单位：中路高科交通检测检验认证有限公司、国家交通安全设施质量检验检测中心。 本文件主要起草人：柯东青、苏鹤俊、王志华、郭东华、彭雷、刘恒权、马学锋、李丹、王超、郭占洋
王磊、王晓双、韩越。
ⅢI JT/T1449—2022
防眩网
1范围
本文件规定了防眩网的产品组成、分类及型号，技术要求，试验方法，检验规则，以及标志、包装、运输和储存等要求。
本文件适用于公路用防眩网的生产、检验和使用。城市道路等场所所用防眩网参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 700 碳素结构钢 GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T6728—2017结构用冷弯空心型钢 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 11253 碳素结构钢冷轧钢板及钢带 GB/T 17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T 18369 玻璃纤维无捻粗纱 GB/T 18370 玻璃纤维无捻粗纱布 GB/T 18371 连续玻璃纤维纱 GB/T 22040 公路沿线设施塑料制品耐候性要求及测试方法 GB/T 24721.1 公路用玻璃纤维增强塑料产品第1部分：通则 GB/T 26941.1 隔离栅第1部分：通则 JT/T 495 公路交通安全设施质量检验抽样方法
3产品组成、分类及型号
3.1组成
防眩网由网片、立柱、紧固件、连接件四个构件组成。 3.2分类
按防眩网网片材料不同分为： a) 玻璃纤维增强塑料（以下简称“玻璃钢”）型，代码为F； b) ）金属型，代码为M。
1 JT/T1449—2022
3.3型号
防眩网的型号如图1所示。
NOOI
构件规格，单位为毫米(mm)；材料类型：F-玻璃钢型，M-金属型；构件名称：W-网片，Z-立柱；产品代号。
图1防眩网型号
示例1：以金属为原材料的丝梗厚度2.00mm、网孔横向宽度32mm、网孔纵向长度80mm的防眩网网片，表示为：NWM32×
80 ×2.00.
示例2：以金属为原材料的外径50mm、壁厚2.5mm的防眩网圆管立柱，表示为：NZM50×2.5。 示例3：以金属为原材料的截面外边长50mm、壁厚2.5mm的防眩网方管立柱，表示为：NZM50×50×2.5
4 技术要求
4.1 外观质量 4.1.1金属型防眩网网片应平整，无断丝，网孔无明显歪斜，涂层表面应平整光滑，颜色均匀一致，无明显杂质、工艺性碳化或焦化现象，无肉眼可见的气泡、气孔、裂痕、基体裸露等缺陷。 4.1.2玻璃钢型防眩网网片应平整，无断丝，网孔无明显歪斜，表面光滑、色泽均匀，无分层、毛刺、裂纹、纤维外露、杂质及表面发黏等缺陷。 4.2结构尺寸 4.2.1网片 4.2.1.1 金属型防眩网网片的结构尺寸应符合表1的规定，示意图见图2。
表 1 金属型防眩网网片的结构尺寸
单位为毫米
网孔尺寸
网面尺寸
丝梗厚度d
丝梗宽度6 2. 67 3. 28 3.37 4.33 4.76 5.34 5.92 6. 49 8.11
网孔横向宽度【 网孔纵向长度a
网面长度L
网面宽度B
18 22 24 29 32 36 40 44 55
2 000≤L≤4 000 500≤B≤1100
2.00≤d≤3.00
50≤a≤150
注：丝梗厚度为防腐处理前。
2
