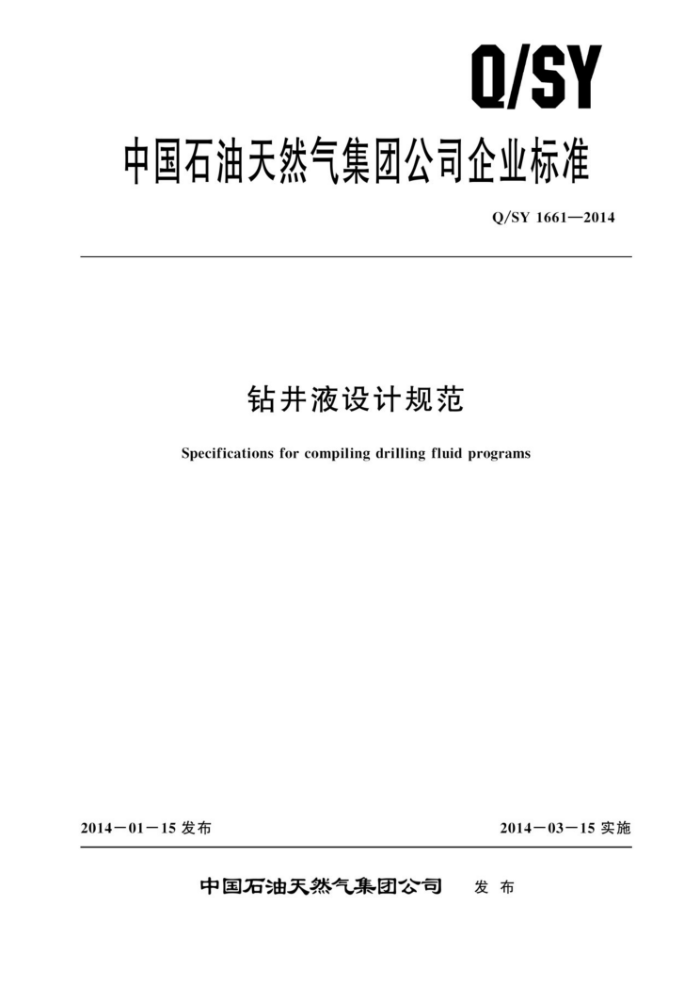

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1661—2014
钻井液设计规范
Specifications for compiling drilling fluid programs
2014-01-15发布
2014一03-15实施
中国石油天然气集团公司 发布 Q/SY 1661—2014
目 次
前言
范围 2 规范性引用文件 3 设计文本的结构、格式及要求
1
设计内容及要求
4
5钻井液设计审批程序附录A（规范性附录） 钻井液设计格式参考文献
10
I Q/SY 1661—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则起草
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会钻井分技术委员会提出。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会归口。 本标准起草单位：中国石油集团长城钻探工程有限公司、中国石油天然气集团公司工程技术分
公司。
本标准主要起草人：高峰、陈敦辉、刘梅全、张振华、杨金荣、彭春耀、刘绪全。
II Q/SY 1661-2014
钻井液设计规范
1范围
本标准规定了钻井液设计的内容、格式、技术要求以及设计审批程序。 本标准适用于中国石油天然气集团公司钻井液设计的编制。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
SY/T5087含硫化氢油气井安全钻井推荐作法 SY/T5333一2012钻井工程设计格式 SY/T6277含硫油气田硫化氢监测与人身安全防护规程
3设计文本的结构、格式及要求
3.1钻井液设计书封面格式见图A.1。
审核批准页格式见图A.2。
3.2
3.3 目录使用三号宋体加粗，内容使用小四号宋体 3. 4 正文一级标题使用小三号宋体加粗，二级标题使用四号宋体加粗，三级标题使用小四号宋体加粗，其他内容使用小四号宋体，
4 设计内容及要求
4.1概况 4.1.1基本信息
应包括井号、井别、井型、项目建设单位、井位、设计井深、目的层和完井方式。井位内容应
包括：
a） 井位坐标：纵（X）、横（Y），单位符号：m，数值修约到个位数；经、纬度，单位符号：
（°），（'），（")，其中，秒数值修约到两位小数；对于水平井及斜井给出井口坐标及靶点坐标。
b) 地面海拔，单位符号：m，将数值修约到个位数；海洋为水深，数值修约到个位数
地理位置：填写顺序为省（直辖市、自治区）、市（县、旗）、区（乡）、村及屯的某方位和距离；距离单位符号：km，数值修约到个位数。
d) 构造位置：区域探井（参数井）写明设计井所在盆地及二级构造单元名称；预探井、评价
井、开发井写明设计井所在盆地及二级、三级构造单元名称。
1 Q/SY1661—2014
4. 1. 2 地理及环境资料 4.1.2.1气象资料宜写明在预计施工期内，本地区的风向、风力、气温和雨量情况 4. 1. 2. 2 地形地貌宜写明井位所在地的地面、地形、建筑物特征；井位所在地与铁路、公路、河流航道的最近距离和运输状况。 4.1.3 地层情况
地层情况应按表1格式填写。
表1地层情况
地质 底界深度分层
地层
地质年代
分层厚度
主要岩性描述
复杂情况提示
m
倾角
倾向
4. 1. 4 地层压力预测 4. 1. 4. 1 邻近已完成井测压情况应按表2格式填写。
表2邻近已完成井测压情况
测压情况
井段 m
井号
层位
备注
孔隙压力梯度 MPa/m
日期
4. 1. 4. 2 邻近已完成井钻井液密度和地层孔隙压力梯度、塌压力、破裂压力梯度图见图1。
压力系数
0.0 0.5 1.0 1.5 2.0 2.5 3.0 0
1000- 2000-
=3000 4000 5000 南 6000
(AD)
7000- 8000
图1 邻近已完成井钻井液密度和地层压力梯度、破裂压力梯度图
4. 1. 5 5地层温度预测图
地层温度预测图见图2。
2 Q/SY 1661-2014
温度，℃ 100 150
200
50
250
00
1000 2000
探4000 8 3000
#5000 6000 7000 8000J
图2 地层温度预测图
4. 1. 6 井身结构设计
4. 1. 6. 1 井身结构设计按表3格式填写。
表3 井身结构设计表钻头直径（mm）×钻深（m）
开钻次数
套管直径（mm）×下深（m）
4. 1. 6. 2 井身结构与地质分层应对照作图。 4. 1. 7 钻井进度计划
按SY/T5333—2012中3.20执行。 4.1.8 固控设备和循环系统 4.1.8.1 应对需配备的固控设备及配件提出要求。 4. 1. 8.2 应对循环系统配备提出要求。 4. 1.9 钻井液作业 4. 1. 9.1 参照钻井地质设计和钻井工程设计，列出其中对钻井液使用的要求， 4.1.9.2 简述邻井施工情况，并详述邻井施工过程中所遇到的困难及复杂情况以及应对措施。 4. 1. 9.3 分析本井钻探过程中钻井液工艺中存在的重点、难点，根据分析有针对性地明确指出在各开次钻井过程中存在的潜在风险。 4.1.10 现场材料管理 4.1. 10. 1 列出对现场钻井液材料存放、搬运、使用的管理规定 4. 1. 10. 2 列出钻井液材料储备要求。 4. 1. 11 HSE安全风险提示 4.1.11.1 按SY/T5087和SY/T6277对可能含硫化氢的井进行HSE安全风险提示。
