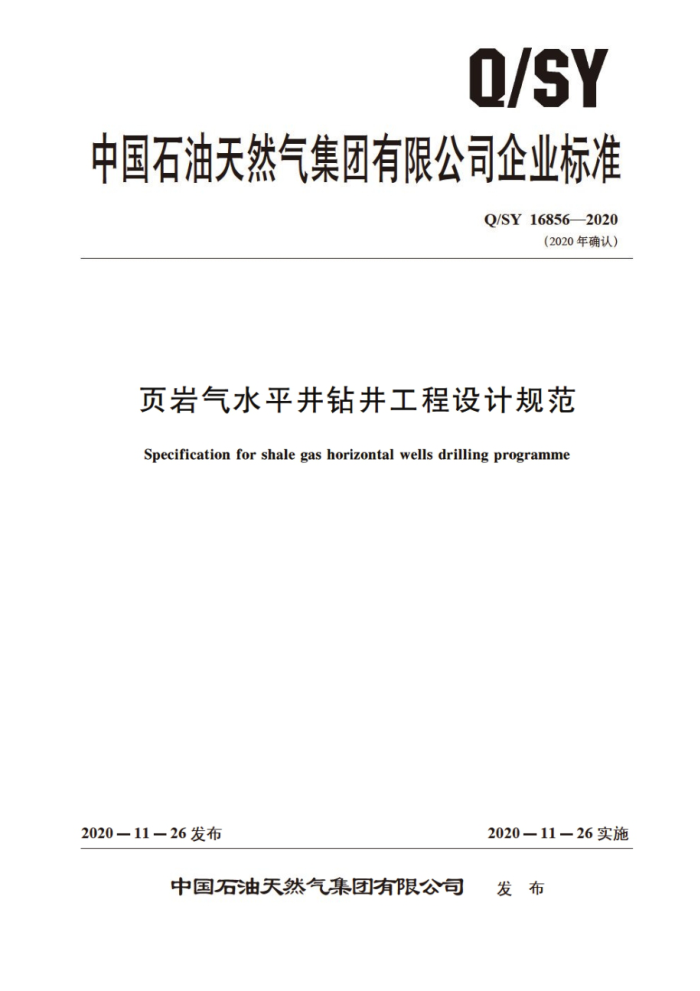

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY168562020
（2020年确认）
页岩气水平井钻井工程设计规范
Specification for shale gas horizontal wells drilling programme
2020—11—26实施
2020—11—26发布
中国石油天然气集团有限公司 发布 Q/SY168562020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1856—2015修改为Q/SY16856—2020 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY16856—2020
目 次
前言 1
1
范围 2 规范性引用文件
AS/D
钻井工程设计基本要求钻井工程设计 4.1井身结构***** 4.2 井眼轨道** 4.3 钻井液
3
000..00
4
井控设计
4.4 4.5 套管柱设计“ 4.6 注水泥作业
4.7 完井
工 Q/SY16856—2020
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会非常规油气专业标准化直属工作组提出并归口。 本标准主要起草单位： 中国石油集团钻井工程技术研究院，西南油气田分公司浙江油田分
公司。
本标准主要起草人：曲从锋，袁进平，华杰，马男。杜建平。张水强、齐奉忠，徐明。
S
二
II Q/SY168562020
页岩气水平井钻井工程设计规范
1范围
本标准规定了陆上页岩气水平井钻升工程设计中井身结构、井眼轨迹、钻井液及套管柱等方面的技术要求。
本标准适用于陆上页岩气水平井钻开工程设计编制。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包括 手所有的修改单）适用于本文件。
SY/T5234 优选参数钻开基术方法 及应用 SY/T5431 井身结构设计方法 SY/T5435 定向井轨道设计 防轨迹计算 SY/T5619 定向井下部钻具组合设计方法 Q/SY1661 钻井液设计规范 Q/SY1552 钻井井控技术规范中国石油天然气集团公司石油与天然气钻井井控规定中油工程字［2006］247号
3钻井工程设计基本要求
3.1钻井工程设计按照安全、经济、高效的原则进行编制，应满足件即压裂对固井质量与井简完整性的要求 3.2钻井工程应与地质共同确定靶前距。水平段长度和轨连等参 3.3本标准中未涉及的钻具组合按SY/T5619的规定执行，水力参数设计按SY/T5234的规定执行。
4 钻井工程设计
4.1 井身结构 4.1.1 井身结构设计应有利于保证固井质量，提高井筒完整性，按SY/T5431的规定执行。 4.1.2 丛式水平井组表层套管下深应封固地表居民饮用水水层，下深宜相互错开20m。 4.2 井眼轨道 4.2.1 井眼轨道设计计算方法应依据SY/T5435的规定执行 4.2.2 丛式井轨道设计应系统考虑地面井口与目标靶区的对应关系，避免井口与目标连线空间交叉。 4.2.3 丛式井平台内相邻两井的造斜点设计深度差宜大于50m。 4.2.4 三维水平井宜采用“造斜一稳斜一等工具面扭方位增斜人靶”的五段制剖面。
1 Q/SY168562020
4.2.5轨道设计应进行摩阻、扭矩、施工时间、成本的分析，优化轨迹参数 4.2.6设计中应提出分井段井眼轨迹监测间距要求，各次下套管前的井眼轨迹测量要求。 4.2.7设计中采用的工艺技术应包括优质储层识别技术与导向工艺。 4.3钻井液
依据Q/SY1661的规定及以下要求进行钻井液设计：
钻井液设计应根据地质条件优化钻井液体系配方及维护处理措施：满足井眼稳定、降低摩阻、携带岩屑要求
b) 设计中应包括材料 数量。储备等内容：丛式井组平台设计中应包括钻井液回收处理与重
复利用方案。 丛式井平台内各井段采用不同钻非液体条时。直设计采用批钻方式钻进，加重钻井液及加重材料储备量设计宜按整个平台考店
d采用油基钻井液时 成制定舍油出用处理方案，要求最终处理后的固体残清含油率应小于
或等于1%，同时满足国家及地方的相关环保规定。
4.4井控设计
4.4.1井控设计应按照Q/S1552及《中国石油天然气集固公司石油与天然气钻井井控规定》（中油工程字【2006】247号）的有美费 求执行。 4.4.2平台内两台及以上钻机作业电 时，设计中应提出相互配合的并控安全措施。 4.5套管柱设计 4.5.1 套管柱设计应考虑体积压裂工况下套管受力状况，采用等安全系数法进行设计和三轴应力校核。 4. 5.2 生产套管设计宜选用气密时套管。并对套管阶 件性能做出具体要求 4.5.3 设计中应进行下套管摩阻计算，并提出相应的安全下会营技术措施 4.6 注水泥作业 4.6.1 各层套管固井水泥浆宜返至地面。 4.6.2 油基钻井液条件下固并设计应选用具有润湿反转作用的高效计 中洗隔离液。 4.6.3 生产套管固井水泥浆体系设计宜选用团性水泥体乐 4.6.4 注替参数设计宜采用大排量 注替，上返速度宜大于1m/s 4.7完井 4.7.1 套管头压力等级设计应满足体租压裂需求 4.7.2完井设计中应包括套管头离地面的高度满足丛式井组钻机整体移动的要求。
2 281
