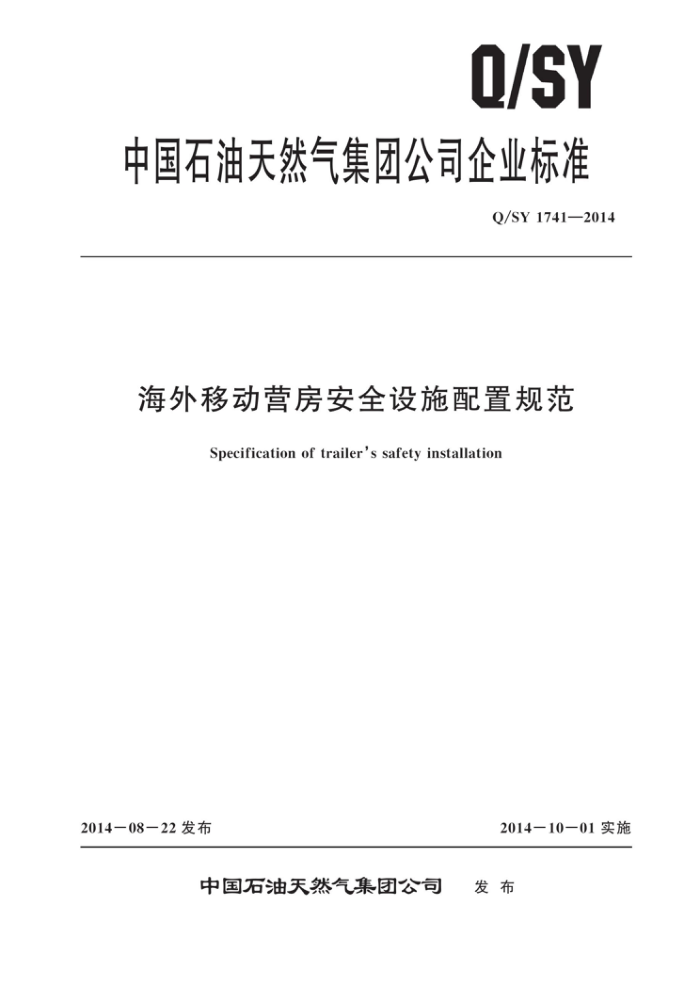

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1741—2014
海外移动营房安全设施配置规范
Specification of trailer's safety installation
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1741—2014
目 次
前言
II
...................
范围 2 规范性引用文件 3 术语和定义
1
........
..
营房安全设施配置要求
4
............................
.........
........
.....................................
I Q/SY 1741—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司国际部提出。 本标准由中国石油天然气集团公司标准化委员会社会安全专业标准化技术委员会归口。 本标准负责起草单位：中国石油集团东方地球物理公司、中国石油集团安全环保技术研究院。 本标准主要起草人：张晓军、张小富、李宏亮、赵恩会、张军、贺红旭、雷文章、王劲松。
= Q/SY1741—2014
海外移动营房安全设施配置规范
1范围
本标准规定了海外移动营房安全设施配置要求本标准适用于中国石油天然气集团公司所有海外业务移动营房配置及验收
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3324一2008木家具通用技术条件 GB3836一2000爆炸性环境用防爆电器设备 GB4706（所有部分）家用和类似用途电器的安全 GB 4785 5汽车及挂车外部照明和信号装置的安全规定 GB/T11918一2001工业用插头和信号装置的安装规定 GB12676 汽车制动系统结构、性能要求及试验方法的要求 GB 18584 室内装饰装修材料木家具中有害物质限量 GB 50054 低压配电装置及线路设计规范
Q/SY1740 海外项目现场医疗诊所设施配备规范 IEC60309工业用插头、插座和耦合器（Plugs，socket－outletsandcouplersfor industrial
purposes)
3 ，术语和定义
下列术语和定义适用于本文件。
3.1
营房trailer 野外生产作业、生活住宿及工作、娱乐所使用的各类活动式设施的总称。
3. 2
移动营房 motiontrailer 底盘上装有行走系统、制动系统，并可通过其他牵引车牵引或装载运输的营房。
4营房安全设施配置要求
4.1通用要求 4.1.1营房门应易于开关，门锁机构及撑杆机构动作灵活可靠，开关方便，移动营房门向外打开，高度不低于1.9m，宽度不小于0.8m；营房门应密封良好，装有闭门器并安装门灯，配备适当锁具。 4. 1. 2 移动营房应配备符合通风要求的窗户，窗户应易于开关，防尘密封良好，窗户不应有漏水现
1 Q/SY 1741—2014 象；窗户应配置窗帘，可开式窗户应安装纱窗。 4.1.3移动营房应配备梯子，梯子要安装扶手，台阶间距应符合要求；梯子应取用方便，行车时方便固定。 4.1.4住宿移动营房内双层床应设置床梯，床梯与床之间应连接可靠。 4.1.5移动营房每个房间应配备2kg的ABC灭火器，灭火器放置采用悬挂方式，离地10cm ~15cm。 4.1.6移动营房每个房间应安装烟雾报警器和应急灯。 4.1.7移动营房每个房间应安装通风换气装置。 4.1.8移动营房内空气质量符合GB18584的规定。 4.1.9移动营房内地板应采用防滑材料。 4.1.10移动营房木家具应符合GB/T3324—2008的规定。 4.1.11根据移动营房门数量配置相应车梯和扶手，每级车梯高度范围为20cm～25cm，宽度为 25cm～30cm。扶手光滑并位于车门开合一侧，高度范围为95cm～105cm。 4.1.12撬式移动营房箱体顶部四个角或底部四个角在设计制造时应有吊环便于吊装，吊点处应有明显的吊装标识指示，吊环应有足够的强度。 4.2电气系统 4.2.1移动营房整套电气设计符合GB50054的规定，所有电器回路必须安装过载、短路保护功能开关，动力回路分级安装漏电保护装置。 4.2.2移动营房内部插头、插座等需符合IEC60309的规定，所有插座均应配置防触摸保护，插座的安装位置不应低于地面30cm。 4.2.3弱电线走线必须避开电源线，两者应距离20cm以上，其插座也要相距20cm以上，插座下边线距地面约30cm 4.2.4配电柜的插头插座及进箱体电源插头插座符合GB/T11918一2001的规定。 4.2.5整套移动营房采用环网接地，每台移动营房设接地棒和接地线，接地棒和接地线与移动营房大梁连接，大梁接地必须有明确标识。 4.2.6营房人体触电和设备绝缘破坏等接地漏电故障的保护，采用的是电气隔离分级保护措施，配电柜及每一台移动营房均装有漏电保护器。 4.2.7移动营房内所选用的电器应符合GB4706.1一2005的要求。 4.2.8电气系统应接线正确，布线整齐，电气连接要牢固可靠。 4.2.9漏电保护器应采用防水、防溅型产品，其额定漏电动作电流不应大于10mA，额定漏电动作时间不应大于0.1s。 4.2.10井场作业区域内营房电路符合GB3836一2000的要求。 4.2.11移动营房外部应设置接地装置，接地电阻应小于42，接地体采用直径不小于20mm的铜棒，其长度不小于1.5m，接地线采用不小于BVR－6的铜线，移动营房大梁接地处必须有明确标识。 4.2.12导线间和导线对地间的绝缘电阻值应大于0.5M2。 4.2.13照明回路与插座回路分开布线，空调使用独立回路，各路回路安装单独开关保护。 4.2.14 移动营房采用线槽配线。 4.2.15移动营房箱体内所有连接器件之间的电线不应有中间接头或焊接点。 4.2.16移动营房之间的电源连接采取快速插头方式，电缆应埋置或架空铺设。 4.3营房底盘、制动系统及信号灯 4.3.1移动营房选用的汽车底盘必须是定型并经检验合格的产品。整车质心位置和轴载分配应符合 2 Q/SY 1741—2014 保风险水平，移动营房必要时加用防弹钢板板、沙袋等，以满足防弹、防爆需求。 4.7.1营房墙壁内衬以防弹钢板，高度不小于1.8m，厚度不小于8mm。 4. 7.2 营房顶部加固，足以支持一层沙袋的重量。 4. 7.3 营房门加固，配置门镜、金属铰链、坚固门栓 4. 7. 4 门锁加固，配置保护罩，防止外力破坏， 4. 7. 5 窗户玻璃应贴防爆膜并安装百叶窗帘。
