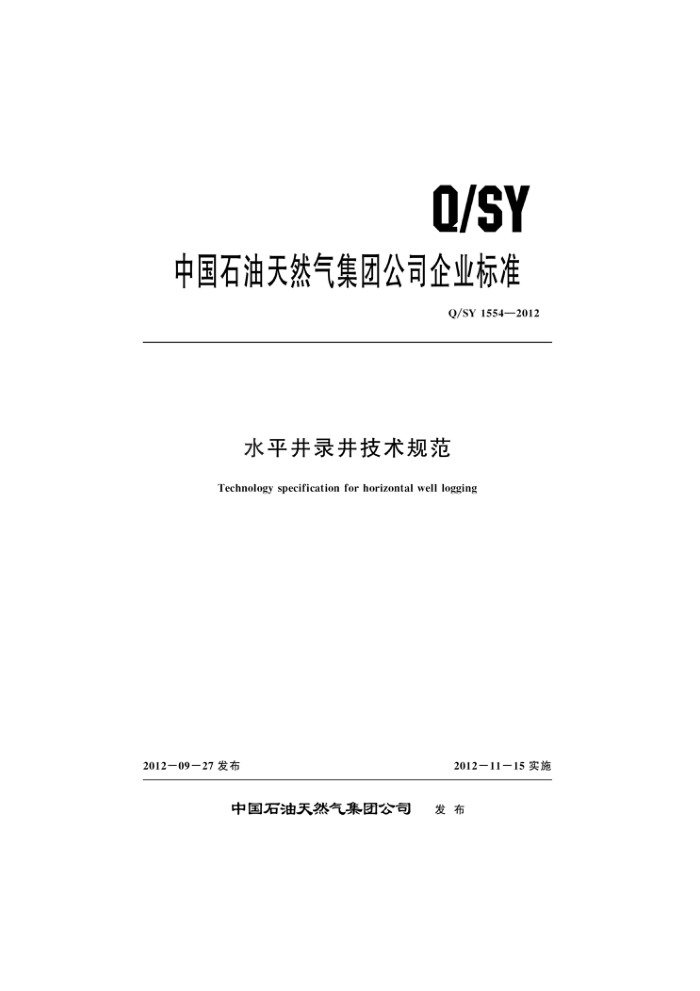

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1554—2012
水平井录井技术规范 Technology specification for horizontal well logging
2012-09-27发布
2012一11一15 实施
中国石油天然气集团公司 发布 Q/SY 1554—2012
目 次
前言范围规范性引用文件术语和定义资料准备 5水平井地质录井 5. 1 迟到时间 5.2岩屑录取 5. 3 其他地质资料录取 6水平井综合录井 6. 1 水平井气体录井
2
水平井工程录井
6. 2
7水平井录井综合导向 7.1 建立模型 7. 2 水平井着陆 7.3　水平段导向
水平井录井综合导向报告 水平井录井资料的整理
7. 4 8
...
. . .............. .......
.........
..
附录A（规范性附录）水平井录井综合导向报告格式
...................................
............. Q/SY 1554—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：长城钻探工程有限公司录井公司、中国石油天然气集团公司工程技术分公司、 西部钻探工程有限公司克拉玛依录井工程公司、川庆钻探工程有限公司四川地质勘探开发研究院。
本标准主要起草人：吕文起、苑洪瑞、刘应忠、尹继伟、王东生、刘建新、夏勇、李国红、马玉明、李香华、李永亮。
II Q/SY 1554—2012
水平井录井技术规范
1范围
本标准规定了水平井地质录井、综合录井、气体录井、工程录井、录井综合导向技术的内容、资料收集及质量控制要求。
本标准适用于水平井录井。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5788.2　油气探井气测录井规范 SY/T5788.3油气井地质录井规程 SY/T 6243油气探井工程录井规范 Q/SY128—2007　录井资料采集与整理规范
术语和定义
3
下列术语和定义适用于本文件。
3. 1
录井综合导向 mudlogging complex steering 利用地质、工程、气测、分析化验、随钻测量等资料指导水平井井眼轨迹的录井方法。 储层钻遇率 rate of drilled in zone 水平井所钻储层长度与水平段总长的百分比
3. 2
4资料准备
4. 1 区域资料应包括：地层特征、构造特征、储层特征、流体性质、地层压力、目的层及标志层展布等资料。 4.2邻井资料应包括：
a）录井资料：地层、岩性、物性、含油性、录井综合图、录井数据等
测井资料：测井曲线、测井数据等
b) c) 工程资料：井身轨迹、防碰数据等。 d）试采数据及注采动态等资料
4.3本井资料应包括：
图件资料：目的层顶底界构造图、油藏剖面图、地震过井剖面图、地震反演等资料。 b）工程资料：设计斜深、设计垂深、复测井口坐标、磁偏角、地面海拔、补心高、设计井身轨
a) Q/SY 1554—2012
迹、靶点、水平段长度等资料
4.4录井响应特征资料应包括：地层、岩性、油气水信息的录井响应特征资料。 水平井地质录井 5.1 迟到时间
5
迟到时间要求如下： a） 水平井人靶点前，执行SY/T5788.3。 b）水平井进人水平段后，每钻进50m应实测一次， c）实测迟到时间不成功时，应使用理论计算迟到时间
5.2岩屑录取
无岩屑返出时，注明井段；利用综合录井工程数据、随钻测量自然伽马和电阻率资料、测井资料恢复岩性资料；利用综合录井气测资料、随钻测量自然伽马和电阻率资料、测井资料恢复油气显示资料。 5.3其他地质资料录取
除5.1和5.2外的其他地质录井执行SY/T5788.3。
水平井综合录井 6.1水平井气体录井
6
水平井气体录井按SY/T5788.2执行。 6.2水平井工程录井
水平井工程录井按SY/T6243执行，
水平井录井综合导向 7.1建立模型 7.1.1对收集的各种资料进行研究。从宏观上研究地层展布、构造特征、已钻井各项数据在目标地质体变化等情况；在微观上研究目标地质体岩性变化、电性变化、夹层的地质响应特征 7. 1. 2 根据目标地质体变化情况，结合设计井身轨迹，建立轨迹控制图。轨迹控制图包括构造形态、 目的层特征、设计井身轨道、特征曲线等。 7.2水平井着陆
7
从水平井着陆前的造斜定向段开始，根据实钻地质、工程、随钻等响应资料，从目标地质体的地层厚度、斜深、垂深、井斜角变化等方面开展实时对比，结合区域目的层倾角，确定着陆角度，选择合适着陆点，指导工程施工，满足设计要求。 7.3 水平段导向 7.3.1落实岩性及油气显示，实时进行储层评价。 2 Q/SY 1554—2012
7.3.2跟踪储层及井身轨迹变化情况，判断和预测钻头位于地质体位置，指导、调控井身轨迹，确保储层钻遇率 7. 3. 3 建立水平井录井综合导向图。水平井录井综合导向图包括构造形态、目的层特征、设计及实际井身轨迹、特征曲线等。 7.4水平井录井综合导向报告
水平井录井综合导向报告由导向施工单位负责编制。 7.4.1报告及文字部分格式
报告及文字部分格式见附录A。 7.4.2水平井录井综合导向报告内容及要求 7. 4. 2. 1 概况：
a） 井名、井别、地理位置、构造位置、经纬度、大地坐标及更改情况、钻探目的等。 b） 钻井施工单位，录井施工单位，录井综合导向单位，仪器类型、重要工序等。
7. 4. 2. 2 水平井录井综合导向综述：
a） 录井综合导向方案论证：对本井区域资料、邻井资料、本井资料进行对比、分析，结合地震
资料落实标志层及目的层展布情况。 b) 轨迹控制分析和建立模型：依据本井构造及设计轨迹，确定着陆点，编制轨迹控制图，并
加以论述。 c) 导向实施情况：
对水平段的着陆情况、施工建议及调整方案等加以叙述。 对水平段的随钻分析、实施效果、调整方案加以叙述依据实钻数据，修正轨迹控制图，编制水平井录井综合导向图。
7. 4. 2. 3 结论与建议：
设计完成情况、录井综合导向效果。 b) 设计控制点符合情况。 c) 实钻水平段长度、水平位移、闭合方位。 d) 水平段钻遇储层、油层情况。 e) 实钻情况与地震资料、地质设计等方面的符合程度 f) 根据本井设计导向目的，对本井导向效果进行分析，提出建议
a)
7.4.2.4报告附表：井身轨迹数据表见表A.1。按深度排序的实测井身轨迹数据填写。 7.4.2.5报告附图：水平井录井综合导向图参见图A.4。 水平井录井资料的整理
8
水平井录井资料的整理按Q/SY128一2007中第4章的规定执行，
3 Q/SY 1554—2012
附录A (规范性附录)
水平井录井综合导向报告格式
A.1报告格式
水平井录井综合导向报告封面格式见图A.1；水平井录井综合导向报告靡页格式见图A.2；水平井录井综合导向报告目录格式见图A.3；水平井录井综合导向报告附表格式见表A.1；水平井录井综合导向图格式参见图A.4。
A.2报告及附图、附表文字格式
序号 1 2 3
文字 -级标题文字级标题文字正文文字
字体宋体宋体宋体宋体宋体宋体
字号小三四号小四一号小五号小五号
是否加粗是是否是否否
报告附图附表标题文字附图比例尺文字报告附图其余文字
4 5 6 Q/SY 1554—2012
单位为毫米
空四行四号字行距22磅
× ×盆地× ×（一、二、三级）构造
三号字 空一行行距 22 磅 30号加粗字单倍行距
× ×井录井综合导向报告
6.
四号字行距22磅
×× × × × (石油公司名称) × × × ××(油气田分公司名称)
××××年××月××日
空二行四号字行距22磅
2
210 图A.1封面格式
