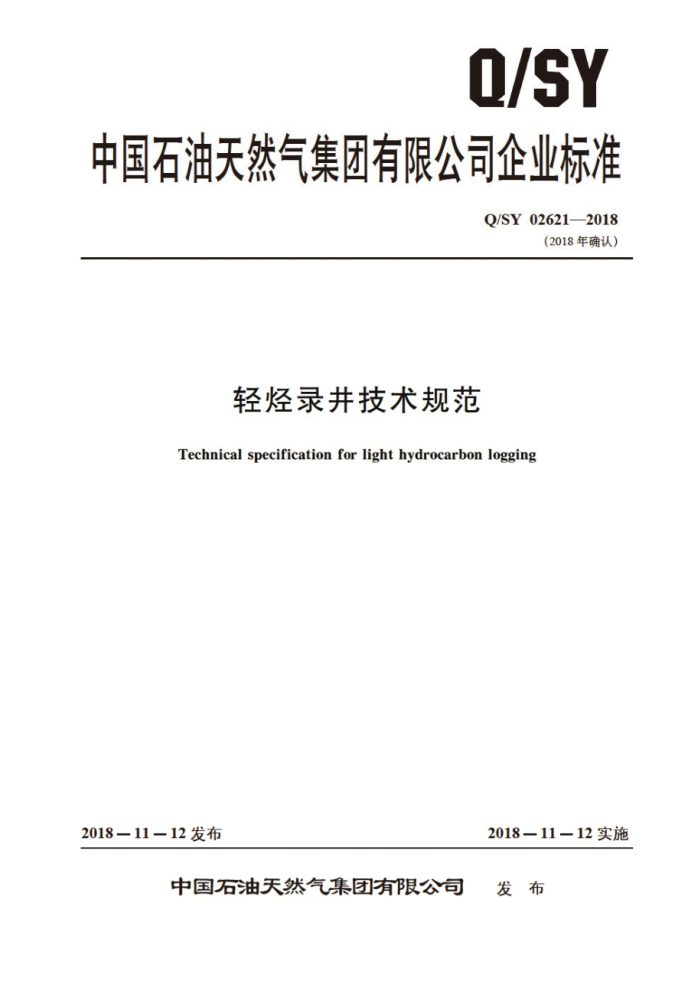

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 026212018
（2018年确认）
轻烃录井技术规范
Technical specification for light hydrocarbon logging
2018—11—12实施
2018—11—12发布
中国石油天然气集团有限公司 发布 Q/SY026212018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1621—2013修改为Q/SY02621—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY02621—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 仪器、设备
1
工作条件 6 仪器标定与校验 7 样品选取 8 样品分析·
5
资料解释 10 成果资料：附录A（资料性附录） 轻经录井地祥记录格武附录B（资料性附录） 轻烃录井分附录C（资料性附录） 轻经色谱图格式附录D（资料性附录） 轻经录井分析评价表格
9
T Q/SY 02621—2018
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写”给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并归口.
本标准起草单位：长城钻操工程有限公司录井公司中国石油天然气集团公司工程技术分公司、 大庆钻探工程公司录井一公司。
本标准主要起草人：苑洪瑞、昌文起、王东生、刘建新。曾水文、夏勇、陈天斌、孙万书。
S I
ⅡI Q/SY02621—2018
轻烃录井技术规范
范围
1
本标准规定了轻烃录井仪器设备的技术务件、仪器校验。资料采集，资料解释及质量控制要求本标准适用于油气井轻经量件
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG700气相色谱仪
术语和定义
3
下列术语和定义适用于车文件。
3.1
轻烃 light hydrocarbon 原油烃类部分中碳数较小的部分，主要包括C～C烃类组分。
3. 2
轻烃录井 mud logging of light hydrocarbon 应用色谱技术对样品中轻烃组分进行分析，并对分析数据进行评价的 一种技术方法。
4仪器、设备
4.1 轻烃色谱仪的技术条件及技术要求 4. 1.1 组分检测范图为no 门 快速钻进时，允许分析到nC 4. 1. 2 分离度应达到CH/CH，=1。 4.1.3 应用分流/不分流毛细管进样口 4.1.4 分流比应为（30～150）：1。 4.1.5 保留时间重现性应小于或等于0.5s。 4.1.6 检测器为FID。 4.1.7 柱箱温度稳定应达到0.5%。 4.1.8 程序升温重复性应达到2%。 4. 1. 9 基线噪声应小于或等于1×10-12A。 4. 1.10 基线漂移30min应小于或等于1×10-11A 4. 1. 11 检测限为5×10-1°g/s。 4. 1.12 定量重复性为5%。
1 Q/SY02621—2018
4.1.13 定性准确率应小于或等于98%。
4.2取样设备
4.2.1取样设备应使用密封：耐压，耐高温：耐腐蚀材质。 4.2.2岩心。井壁取心样品取样设备内容积大于5mL岩屑钻井液混合样。钻井液样品取样设备内容积大于250ml
5 工作条件
5. 1 电源 5.1.1 供电电源电压为220V±10V，顿率为50Hz土0.5Hz续电时间大于20min 5. 1. 2 仪器应绝缘并配有电保护装置。 5.2环境 5. 2. 1 工作环境应无腐蚀性气体无牧强电碰场干批： 无烈源 5.2.2 环境温度应在10℃～30℃之间。 5.2.3 相对湿度应小于或等 #于859 5.3 试剂 5.3.1 氢气纯度大于或等于型 09 5. 3.2 氢气纯度大于或等于99.9 5.3.3 空气应经干燥净化后方可使用。
仪器标定与校验
6. 1 仪器标定 6.1.1 保留时间重现性标定应小于或等于山5品 6.1.2 轻烃样品定量重复性标定为5%。 6. 2 仪器校验 6. 2.1 仪器性能按JG700的要求进行校验 6.2.2 基线稳定性校验要求：
a) 空白运行至无峰显示为止 b) 基线漂移一个分析周期小于5%。
6.2.3 仪器重复性校验应进行3次以上相同剂量标样的重复性校验。校验结果相对偏差小于5%。
相对偏差计算公式：
d= IX=Al ×100%
A
式中：
相对偏差，用百分数表示；实测峰面积值：平均峰面积值。
d
小 A
2 Q/SY02621—2018
6.2.4校验条件在下列情形之一时，应进行校验
a）新仪器、仪器大修、仪器移动等投入使用前。 b) 正常使用情况下，仪器应每年进行一次校验。
调整仪器的分析参数，更换色谱柱后。 d) 仪器出现明显偏差，误差大于5%。 e) 保留时间偏差大于0.5s，重做定性表。
6.2.5 校验记录要求：
a) 仪器检验谱图应标明分析日期、标样名称。仪器型号。操作者姓名。 b) 校验记录归档保存
7样品选取
7.1 岩心样品
7.1.1岩心出筒清洁剪心质20mn内应选取有代表性，无污染样品装瓶密封。 7.1.2有油气显示储集层每米岩心选取不少于3块样品
岩心每米不少于1块样品。样品体
积为取样设备内容积的1/2～ 7. 2 井壁取心样品 7.2.1井壁取心出筒后20m内选取有代表性、无污染样品装瓶密封。 7.2.2 储集岩及含油显示的非储集署并壁取心应运颗取样。样品体权为取样设各内容积的1/2一 2/3。 7.3岩屑样品 7.3.1岩屑样品应按迟到时间定点取样。样品为站 有钻井液的岩混合湿样，不排样，不清洗 7.3.2岩屑样品体积为取样设备内容积的2/3.选取后加他和NC1水溶液密封，取样设备顶部留有 30ml~50mL的空间。 7.4钻井液样品 7.4.1钻井液样品应按迟到时间定点取样。样品内可包舍一定量的君码 7.4.2 油气显示段钻井液样品接录取样夏求服排：油气晶示井段按20m~30m一个样品间距取样，样品选取后立即装瓶密封。样品体积为取样设备内容积的4/ 7.5样品的标识和封存 7.5.1取样设备应清晰标识编号，并号。井深。职销人岩心成标明筒次及距顶位置 7.5.2没有及时分析的样品应封好存放于阴凉处，防止阳光直照并远离热源，冬季防冻。 7.6记录填写
中
填写轻烃录井取样记录，格式参见附录A。
8样品分析
8.1仪器准备 8.1.1仪器温度应稳定达到分析要求。
3 Q/SY02621—2018
8.1.2 仪器基线应稳定。 8.2 样品加热 8.2.1 样品加热温度应为70℃。 8.2.2 样品恒温时间不小于20min。 8.3 气样分析 8.3.1 分析气样不少于0.5ml 8.3.2 分析气样确定各组分的保留时间，峰面积等参数，并求取特征分析参数，填写轻烃录井分析记录，格式参见附录B。提供轻经色谱图，图式参见附录（
9 资料解释
9. 1 解释参数
轻烃录井技术解释评价参数主要包括以下方面 a) TOTAL，积分总面租。 10个组 分峰的面积和 b) peak，C之前检测利的化合物的个数 c) C.%，甲烷百分含 量C TOTALX 10n
TOTALX10%
d) (C-C)%, C~ C百分 品 e) DMC%季碳百分含量 DMOTOTAE 100%. f) AC%，芳烃百分含量 CAC/TOTAL 100%. g) BZ/CYC·苯/环已烷 h) EiC/ECYC，异烧经面积和/环烷烃面积和 D nC/MCYC* 庚烷/甲基虾烧烃 j) A1/A2-A1=2MC23DMC,11DMCYC,3MC:A2=13DMCYCst13DMCYCs
L
3ECs t12DMCYCs.
9. 2 流体性质的识别
根据解释标准、图版和棒图。识别储层流体性质。填写轻经录井分析评价表，格式参见附录D。
成果资料
10
轻烃录井技术成果资料主要包括以下方面：
轻烃录井分析记录。 轻经色谱图。 轻烃录并分析评价表。
