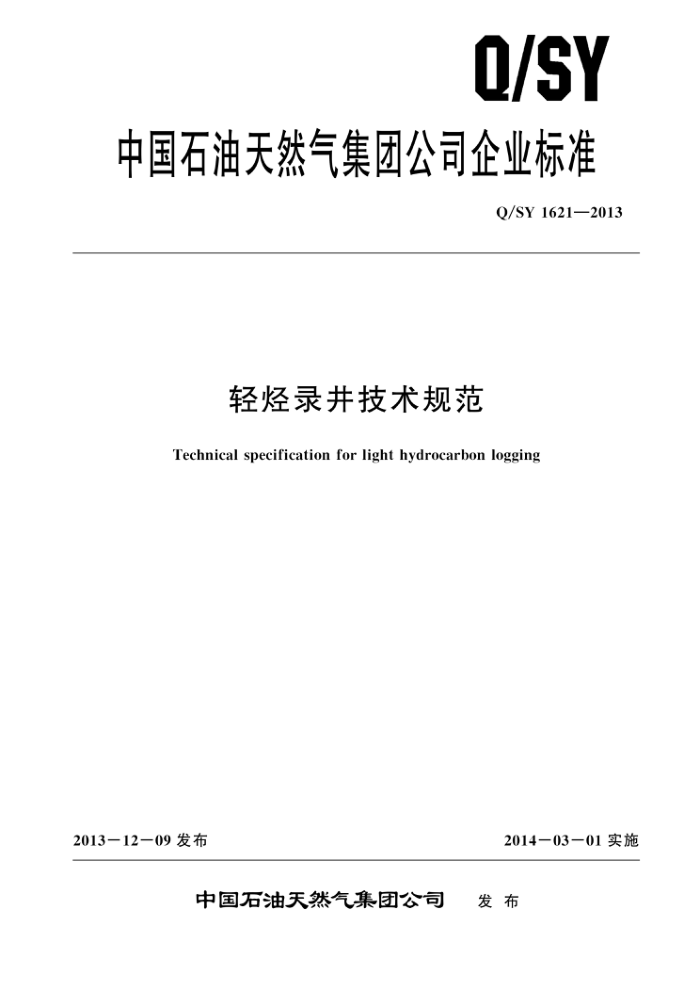

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1621—2013
轻烃录井技术规范
Technical specification for light hydrocarbon logging
2013—12一09 发布
2014一03一01实施
中国石油天然气集团公司
发布 Q/SY 1621—2013
目 次
前言
范围 2 规范性引用文件
术语和定义仪器、设备工作条件仪器标定与校验样品选取 样品分析资料解释 10成果资料附录A (资料性附录) 轻烃录井取样记录格式附录B（资料性附录） 轻烃录井分析记录格式附录C（资料性附录） 轻烃色谱图格式附录D（资料性附录） 轻烃录井分析评价表格式
3
4
6
d Q/SY 1621—2013
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：长城钻探工程有限公司录井公司、中国石油天然气集团公司工程技术分公司、 大庆钻探工程公司录井一公司。
本标准主要起草人：苑洪瑞、吕文起、王东生、刘建新、曾永文、夏勇、陈天斌、孙万书。
I Q/SY 1621—2013
4. 1.13 ，定性准确率应小于或等于98%。 4.2取样设备 4.2.1取样设备应使用密封、耐压、耐高温、耐腐蚀材质 4.2.2岩心、井壁取心样品取样设备内容积大于5mL，岩屑钻井液混合样、钻井液样品取样设备内容积大于250mL。
5工作条件
5.1电源 5.1.1 供电电源电压为220V±10V，频率为50Hz±0.5Hz，续电时间大于20min。 5.1.2仪器应绝缘并配有漏电保护装置。 5.2环境 5.2.1工作环境应无腐蚀性气体，无较强电磁场干扰，无强烈振动。 5.2.2环境温度应在10℃～30℃之间。 5.2.3相对湿度应小于或等于85%。 5.3试剂 5.3.1 氮气纯度大于或等于99.9%。 5.3.2氢气纯度大于或等于99.9%。 5.3.3空气应经干燥净化后方可使用。
6仪器标定与校验
6.1仪器标定 6.1.1 保留时间重现性标定应小于或等于0.5s。 6.1.2轻烃样品定量重复性标定为5%。 6.2 仪器校验 6.2.1 仪器性能按 JJG 700的要求进行校验 6.2.2基线稳定性校验要求：
空白运行至无峰显示为止。
a）
b）基线漂移一个分析周期小于5%。 6.2.3 仪器重复性校验应进行3次以上相同剂量标样的重复性校验。校验结果相对偏差小于5%。
相对偏差计算公式：
d= IX=Al×100%
A
式中： d—相对偏差，用百分数表示; X——实测峰面积值; A—} 平均峰面积值。
2 Q/SY 1621—2013
6.2.4校验条件在下列情形之一时，应进行校验：
a） 新仪器、仪器大修、仪器移动等投人使用前。 b）正常使用情况下，仪器应每年进行一次校验。 c） 调整仪器的分析参数、更换色谱柱后。 d） 仪器出现明显偏差，误差大于5%。 e） 保留时间偏差大于0.5s，重做定性表。
6.2.5 校验记录要求：
a） 仪器检验谱图应标明分析日期、标样名称、仪器型号、操作者姓名。 b）校验记录归档保存。
7 样品选取
7.1岩心样品 7.1.1岩心出筒清洁劈心后 20min内应选取有代表性、无污染样品装瓶密封 7.1.2有油气显示储集层每米岩心选取不少于3块样品，无显示岩心每米不少于1块样品。样品体积为取样设备内容积的 1/2～2/3。 7.2井壁取心样品 7.2.1 井壁取心出筒后20min内应选取有代表性、无污染样品装瓶密封。 7.2.2储集岩及含油显示的非储集岩井壁取心应逐颗取样，样品体积为取样设备内容积的 1/2～ 2/3。 7.3岩屑样品 7.3.1岩屑样品应按迟到时间定点取样，样品为黏有钻井液的岩屑混合湿样，不挑样，不清洗。 7.3.2岩屑样品体积为取样设备内容积的2/3，选取后加饱和NaCl水溶液密封，取样设备顶部留有 30mL～50mL的空间。 7.4钻井液样品 7.4.14 钻井液样品应按迟到时间定点取样，样品内可包含一定量的岩屑。 7.4.2油气显示段钻井液样品按录井取样要求取样，无油气显示井段按20m～30m一个样品间距取样，样品选取后立即装瓶密封。样品体积为取样设备内容积的4/5。 7.57 样品的标识和封存 7.5.1取样设备应清晰标识编号、井号、井深、取样人。岩心应标明筒次及距顶位置。 7.5.2没有及时分析的样品应封好存放于阴凉处，防止阳光直照并远离热源，冬季防冻。 7.6记录填写
填写轻烃录井取样记录，格式参见附录 A。
8　样品分析
8.1仪器准备
8.1.1 仪器温度应稳定达到分析要求。
3 Q/SY 1621—2013
8.1.2 仪器基线应稳定。 8.2样品加热 8.2.1样品加热温度应为70℃。 8.2.2样品恒温时间不小于20min。 8.3 气样分析 8.3.1分析气样不少于 0.5mL。 8.3.2分析气样确定各组分的保留时间、峰面积等参数，并求取特征分析参数，填写轻烃录井分析记录，格式参见附录B。提供轻烃色谱图，图式参见附录C。
9资料解释
9.1解释参数
轻烃录井技术解释评价参数主要包括以下方面： a） TOTAL，积分总面积，103个组分峰的面积和。 b) peak，C之前检测到的化合物的个数 c） C %，甲烷百分含量，C ／TOTAL×100% d) （C ～Cs）%，C,～Cs百分含量，（C,～Cs）/TOTAL×100%。 e) DMC%季碳百分含量，DMC/TOTAL×100%。 f） AC%，芳烃百分含量，AC/TOTAL×100%。 g） BZ/CYC6，苯/环已烷。 h) iC/>CYC，异构烷烃面积和/环烷烃面积和。 i) nC,／MCYC6，庚烷／甲基环烷烃。 j） A1/A2， A1 = 2MC6 23DMCs 11DMCYCs 3MC6； A2 = c13DMCYCs t13DMCYCs
3EC, t12DMCYCs 。
9.2 流体性质的识别
根据解释标准、图版和棒图，识别储层流体性质，填写轻烃录井分析评价表，格式参见附录D。
10 成果资料
轻烃录井技术成果资料主要包括以下方面：
轻烃录井分析记录。 轻烃色谱图。 轻烃录井分析评价表。
