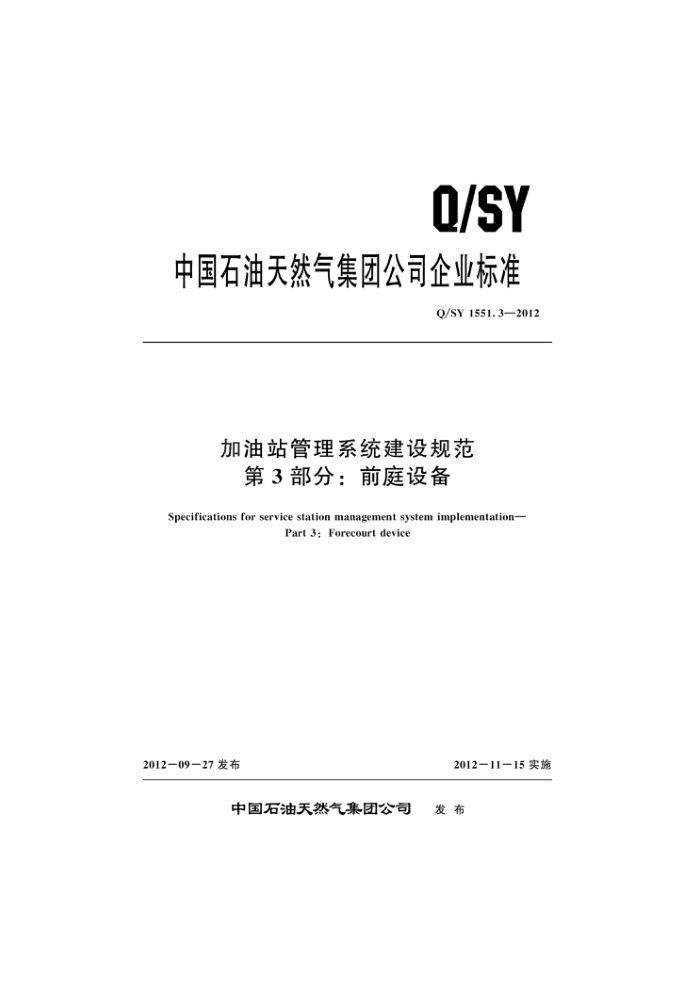

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1551.3—2012
加油站管理系统建设规范
第3部分：前庭设备
Specifications for service station management system implementation-
Part 3: Forecourt device
2012-09-27发布
2012-11-15实施
中国石油天然气集团公司 发布 Q/SY 1551. 3-2012
目 次
前言
范围 2规范性引用文件术语和定义前庭设备通信网络 5加油机 5. 1 通用要求 5.2串口通信加油机
普通网络通信加油机 5. 4 卡机联接加油机· 5. 5 部件要求液位仪· 6. 1 组成·· 6. 2 通用要求· 6. 3 功能要求· 前庭控制器 7. 1 组成· 7. 2 通用要求 7. 3 功能要求· 附录A（规范性附录) 前庭设备传输要求附录B (规范性附录) 加油机指令要求· 附录C（资料性附录） 异常及故障报警附录D (资料性附录) 加油机通信日志存储格式附录E （规范性附录) 液位仪指令要求参考文献
5. 3
1.5
15
19
6.5
65
66
67 Q/SY 1551.3—2012
前言
Q/SY1551《加油站管理系统建设规范》分为六个部分：
第1部分：总则；第2部分：站级系统；第3部分：前庭设备；第4部分：支付设备；第5部分：通用布缆系统；第6部分：加油IC卡。
本部分为Q/SY1551的第3部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司信息管理部、中国石油销售公司提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：中国石油销售公司、中国石油规划总院、中国石油吉林销售公司。 本部分主要起草人：李鸿学、程晓春、和冬梅、王宁、周宝霞、樊涛、葛雁冰、王国丽、许涛、
祝军、马军强、龚滨、冷志冰、朱斌、姜卫、黄朋、马晓鸿、钱志军、苏安洋、黄志涛、谭庆华、郑玮、孙长虹、郑伟、刘玉欣、张嘉琪、邵雅琳、孙月明、王超、马剑波、田宁。
II Q/SY 1551. 3-2012
加油站管理系统建设规范第3部分：前庭设备
1范围
Q/SY1551的本部分规定了前庭设备（包括加油机、液位仪和前庭控制器）的组成及相关设备的通用要求、功能要求和部件要求。
本部分适用于销售公司总部、地区销售公司及其所属的资产型加油站的加油站管理系统中前庭设备的设计、制造和准人。 规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1—2010爆炸性环境 第1部分：设备　通用要求 GB3836.2—2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB 3836. 3—2010 ，爆炸性环境 第3部分：由增安型“e”保护的设备 GB 3836. 4—2010 爆炸性环境 第4部分：由本质安全型“”保护的设备 GB 3836. 9—2006 爆炸性气体环境用电气设备 第9部分：浇封型 “m" GB3836.15—2000爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） GB/T 9081—2008 机动车燃油加油机 GB/T 15150—1994 产生报文的银行卡 交换报文规范 金融交易内容 GB/T 17626. 2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626. 3—2006 电磁兼容　试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626. 4—2008 电磁兼容　试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626. 5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626. 11—2008 电磁兼容　试验和测量技术 电压暂降、短时中断和电压变化的抗扰度
试验
GB22380.1—2008燃油加油站防爆安全技术第1部分：燃油加油机防爆安全技术要求 GB50058—1992　爆炸和火灾危险环境电力装置设计规范 JJG 443—2006 燃油加油机检定规程 Q/SY 1551. 1—2012 加油站管理系统建设规范 第1部分：总则 Q/SY1551.4—2012　加油站管理系统建设规范　第4部分：支付设备，术语和定义 Q/SY1551.1—2012和GB/T9081—2008界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 9081—2008中的某些术语和定义， 3. 1
3
控制设备 controller device (CD) Q/SY 1551.3—2012
用于控制前庭设备的设备或系统，如站级系统等。
3. 2
前庭设备通信网络 forecourt device communication network 由前庭设备、控制设备和网络设备组成的局域网。
3.3
串口通信加油机 serial port communication dispenser 以串口方式连接前庭控制器、通过前庭控制器与站级系统进行通信的加油机。
3. 4
网络通信加油机 network communication dispenser 以TCP/IP方式直接与站级系统进行通信的加油机。
3. 5
普通网络通信加油机 common network communication dispenser 不具有支付功能的网络通信加油机，
3.6
卡机联接加油机 card-machine connection dispenser 具有支付功能的网络通信加油机。 网络通信液位仪 network communication tank level gauge 以TCP/IP方式直接与站级系统进行通信的液位仪。 串口通信液位仪 serial port communication tank level gauge 以串口通信方式连接前庭控制器、通过前庭控制器与站级系统进行通信的液位仪。 控制模块 control module -种主要完成加油机通信、控制功能的逻辑模块，应包含通信主板和控制主板。
3. 7
3.8
3. 9
3. 10
支付模块payment module 一种主要完成人机交互、支付、与站级系统通信等功能的逻辑模块，应包含支付核心主板、外设
（包括读卡器、打印机、人机交互界面、加油机键盘等）以及通信单元。 3.11
节点node 同一子网内设备的顺序编号，取值范围为1～127。
3.12
逻辑节点地址 logical node address 在前庭设备通信网络中，应用消息所包含的一组逻辑子网/节点地址。分为发送端逻辑节点地址
（LNAO）和接收端逻辑节点地址（LNAR）。 3.13
加油面 fueling point (FP) 加油机的某一独立的加油单元，又称加油点。
3. 14
逻辑枪号 logical nozzle 由加油机设置确定的序号，该序号在加油面中唯一，
2 Q/SY 1551. 3—2012
3. 15
物理枪号physical nozzle 由系统定义的用于顺序管理加油站油枪的序号，该序号在加油站中唯一。
3.16
油品编码oil product code 站级系统中为区分不同油品而设定的编码，每种油品与油品编码一一对应
3.17
终端编号 terminal number 用于标识支付终端的唯一编号。
3. 18
税控时间 revenue time 由计控主板产生的，用于统计加油机总累的时间。加油机初始化后，只有经税务机关授权方可修
改税控时间。 3.19
非定值授权/后支付加油 unfixed value authorized/post-paid fueling 一种提枪后直接由站级系统授权加油的加油方式，加油完成后再进行支付操作。
3. 20
工作模式 working mode 加油机的工作状态，包括联机模式、脱机模式等。
3. 21
非自助预授权 non-self-service preauthorization 在非自助工作模式下的预授权加油方式。
3. 22
非自助后支付 non-self-service post-paid 在非自助工作模式下的后支付加油方式。
3. 23
在线状态 online mode 加油机与控制设备或前庭控制器通信连接正常，加油机受控。
3. 24
子网 subnet 在前庭设备通信网络中所有节点的一个逻辑组合，子网地址与每种设备唯一对应，不同设备的子
网地址是固定的，取值范围为1～255。例如控制设备的子网地址为02，加油机的子网地址为01。 3. 25
最小加油量 minimum fueling number 加油机上设定的最小加油量。
3. 26
指示装置 indicating device 能连续显示测量结果的部件。 [GB/T 9081—2008，定义3.5]
3. 27
互锁功能 mutex function 同一加油面上的多条油枪若在同一时刻只能有一条油枪进行加油，则称该加油机具有互锁功能。
3 Q/SY 1551.3—2012
3. 28
不互锁功能 non-mutex function 同一加油面上的多条油枪若在同一时刻能同时进行加油，则称该加油机具有不互锁功能。
3. 29
加油机电脑头dispenser calculator 加油机的电子部分，用于控制加油机的处理流程、通信和计量。
3. 30
消息 message 用于前庭设备和控制设备之间进行交互的数据，包括应用消息、心跳消息和通信消息。
3.31
交易缓冲区 transaction buffer 用于存储加油交易的缓冲区。
3.32
零交易 zero transaction 加油量和金额均为0的加油交易。
3.33
应用消息application message 与应用相关的消息类型，包括读消息、应答消息、写消息、确认消息、带确认的主动数据消息
3.34
心跳消息 heartbeat message 前庭设备通信网络中的每个设备按照规定的时间间隔，把各自状态进行广播，告知自身通信及工
作是否正常，包含各自状态的消息称为心跳消息， 3.35
通信消息 communications message 用于与通信相关的消息类型。
3.36
消息代码message code (MC) 用于区分不同消息类型的数值：
0：应用消息。 -1：心跳消息。 2：通信消息，消息状态字 M_St 由消息类型和消息令牌组成。消息类型包括读消息、写消息等。消息令牌用来联系读或写与应答
3.37
消息。 3.38
消息长度M_ Lg 代表其后所有消息的长度，取值范围：2字节
3. 39
数据库 database 用于存储消息的数据库或列表。
3. 40
数据库地址DB_Ad
X Q/SY 1551. 3—2012
消息访问的数据库地址 3. 41
数据库地址长度 DB_ Ad_ Lg 数据库地址的长度，取值范围：1字节～8字节。
3. 42
数据标识符Data_ Id 数据库中每一数据的唯一编号。
3. 43
数据长度Data_Lg 数据库中数据内容的长度。
3. 44
数据元素 Data _ EI 数据库中数据标识符所指定的内容。
3. 45
消息确认状态字 MS_ACK 具有10个取值含义，1～9表示消息报错类型（NAK)，0表示消息正确
3. 46
数据确认状态字 Data_ ACK 数据确认状态字为0表示消息中数据项执行正确。
3. 47
读消息 read message 用于发送端设备读取接收端设备对应数据库的数据元素的值
3. 48
写消息 write message 用于把数据从发送端设备写人到接收端设备对应数据库的数据元素中，
3. 49
应答消息 answer message 用于接收端设备响应发送端设备的读消息。如果接收端设备不能响应读消息，应通过确认状态字
的设置回复失败的原因。 3. 50
带确认的主动消息 unsolicited data message with acknowledge 用于发送端设备主动向接收端设备发送数据，接收端设备必须应答该消息
3. 51
不带确认的主动消息 unsolicited data message without acknowledge 用于发送发送端设备的状态改变或错误信息，该消息不需接收端设备应答
3. 52
确认消息 acknowledge message 用于接收端设备响应写消息及带确认的主动消息，如果接收端设备不能响应上述消息，应通过确
认状态字的设置回复失败的原因。
前庭设备通信网络
4
前庭设备由加油机、液位仪和前庭控制器组成，见Q/SY1551.1—2012中的图1。
4. 1
