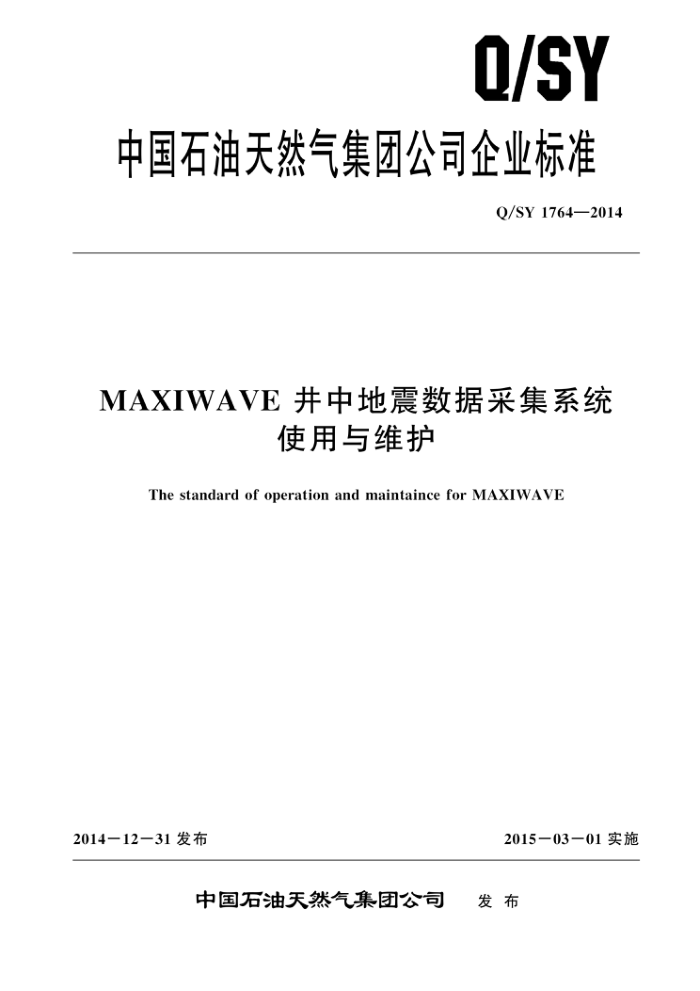

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1764—2014
MAXIWAVE井中地震数据采集系统
使用与维护
The standard of operation and maintaince for MAXIWAVE
2014－12一31 发布
2015一03一01实施
中国石油天然气集团公司
发布 Q/SY 1764—2014
次
目
前言
范围 2 使用 2. 1 工作环境 2. 2 下井前的检查 2. 3 测井中的要求 2. 4 测井结束后工作要求 2. 5 运输与存储 3 维护 3.1 环境要求 3.2 专用维护器具及要求 3.3 维护材料要求 3. 4 维护内容及要求 4检验要求
.......
............
...
...
4. 1 日检 4.2月检 4.3年检附录A (资料性附录) 仪器运行记录附录B(资料性附录) 仪器维护记录 Q/SY 1764—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并
归口。
本标准起草单位：中国石油天然气集团东方地球物理勘探有限责任公司新兴物探开发处。 本标准起草人：徐刚、焦卫忠、于亦兵、张家杰、张红军、王智伟。
I Q/SY 1764—2014
MAXIWAVE井中地震数据采集系统使用与维护
1范围
本标准规定了MAXIWAVE井中地震数据采集系统的使用和维护以及日、月、年检验项目和技术指标的技术要求
本标准适用于MAXIWAVE井中地震数据采集系统的使用、维护以及日、月、年检验
2使用 2.1工作环境 2.1.1 J 地面设备（包括电源、主机、电脑、打印机等）工作温度应为10℃～40℃。 2.1.2井下仪器（包括井下数传、井下检波器、井下张力计、井下节箍传感器等）工作环境温度不应高于150℃，各温度段的连续工作时间应符合表1要求。 2.1.3井下仪器工作压力应不大于120MPa。
表1井下仪器温度与连续工作时间对应表
温度范围实际井温
连续工作时间
h ≤2 ≤48 ≤96 ≤200
℃ 136～150 121～135 100～120 ≤99
2.2下井前的检查 2. 2. 1 测井铠缆第7芯的电阻值为最小，各芯之间及各芯对外壳的绝缘阻值均应大于500M2。 2.2.2电缆连接器的第一针必须接铠缆第7芯，第二针与其他6芯并联接在一起。 2.2.3 级间电缆检测各芯电阻值均小于12，各芯之间及各芯对外壳的绝缘阻值均应大于500MQ。 2.2. 4 电缆连接器安全栓标识拉力值应为5800kg。 2. 2. 5 井下检波器在完全收臂状态时，其推靠臂的缝隙应小于3mm。 2.2. 6 井下数传单元的性能参数应符合表2中的规定 2.3测井中的要求 2.3.1 井下设备升降前，其井下检波器的推靠臂应置于完全收臂状态。 2.3.2 数据采集前井下检波器推靠臂应置于推臂状态，推臂运行时间应大于60s且小于70s。 2.3.3 在套管中井下设备升降速度应小于30m/min。 2.3.47 在斜井或裸眼井中井下设备升降速度应小于15m/min。
1 Q/SY 1764—2014
2.3. 5 5在裸眼井中井下设备每个采集点的停留时间不超过5min。
表 2 数传单元参数关系表采样间隔
最大级数
数传率 Mbit/ s >1 ≥1 ≥1. 3 ≥2.6 ≥1 ≥1 ≥1. 4 >2. 7 ≥1 ≥1. 4 ≥2.7 ≥3. 5 ≥1 ≥2 ≥1. 4 ≥2.7 ≥3.5
电缆长度
级
ms 2 1 0. 5 0. 25 4 2 1 0. 5 ４ 2 1 0. 5 4 2 4 2 1
m
12
≤7000
25
<7000
≤7000
50
≤3000
75
<7000
≤7000 ≤3000
100
2.4测井结束后工作要求 2. 4. 1 1井下电源应处于关闭状态。 2. 4. 2 将井下检波器安全提至井口。 2. 4. 3 在拆卸电缆连接器前要将井下数传单元平放于地面。 2. 4. 4 拆卸井下检波器时要防止电缆头中的插孔内进水。 2. 4. 5 各类螺纹和O形密封圈上的钻井液、水渍要用毛巾或面巾纸及时擦干净。 2. 4. 6 用高压水枪将井下检波器的外壳、弹簧仓和级间电缆冲洗干净。 2. 4. 7 将擦净的井下检波器放人专用包装箱或带有减震气囊的储存架内。 2. 4.8 将设备按照防震、牢固、安全的要求装车。 2. 4. 9 填写仪器运行记录，参见附录A。 2. 5 运输与存储 2. 5. 1 运输时井下设备应放在专用包装箱内，且应防震、防潮、防强磁 2.5. 2 地面主机应安装在专用仪器车内，且应防震、防潮、防强磁。 2.5.3 存储时应防腐、防水、防潮、防强磁。 2. 5. 4 储存温度应为-20℃～50℃。
2 Q/SY 1764—2014
3维护
3.1 环境要求
维护环境应达到下列要求： a）室内维护时维修间要整洁干净。 b） 温度：
检测调试：10℃～30℃；工作：-10℃～40℃。
c）湿度：5%～85%。 3.2专用维护器具及要求 3.2. 1 数字绝缘测试仪应具有直流1000V绝缘测试功能 3. 2. 2 数字万用表精度应不小于三位半。 3.2.3 维护专用工具应使用配套专用的或型号、规格和质量应满足厂家要求的工具。 3.2.4不 硅脂枪注油压力应不小于300Pa。 3.3 维护材料要求
维护材料应使用原设备厂家提供的材料或型号、规格和质量等同于原厂家要求的自选购料。 3.4 维护内容及要求 3. 4.1 地面仪器每月加电检测一次。 3.4.2 并下仪器的维护内容及要求应符合表3的要求 3.4.3 维护结束后应填写仪器维护记录，参见附录B。
表3并下仪器的维护内容及要求
部件名称井下仪器
维护内容外壳、螺扣、弹
维护周期
要求
在含盐、碱、硫化氢的井液中作业后要用淡水清洗外壳和弹簧
级间电缆 (XIC) 簧清洁，紧固 每个测井项目结束后井下配重(XWU) 螺丝电缆头、螺纹 清洁、注硅脂 每个测井项目结束后
螺纹清洁干净后要涂抹少许硅脂，电缆头内硅脂要注满
测井深度不大于3000m时每测20口 在含盐、碱、硫化氢的井液中作
O形密封圈更换 井后更换；大于3000m每测10口井 业后及时检查，发现有腐蚀的部
后更换；连续测井超过60天时要更换 件要立即更换
井下检波器
马达清洗、传动 每10个常规测井项目结束后或连续作部分保养、内部连线测试更换O形密封圈 个常规测井项目结束后更换；连续作 发现变形、破损时要及时更换
平时检查发现问题的要及时更换
业超过20天后每个测井项目结束后都要检查；每10
级间电缆
业超过30天后更换每年1次
插针插针、O形密封 每年1次
平时检查发现问题的要及时更换平时检查发现问题的要及时更换
电缆连接器密封件 圈更换
3 Q/SY 1764—2014
检验要求
4
4.1 日检 4.1.1 检验要求
当日正式生产前，使用生产因素，分别在生产井井口、当日最深接收点（裸眼井段除外）处对井下仪器进行检测（要求在地面测试合格后才能将井下仪器下井测试），打印纸记录并保存电子文档。 4.1.2检验项目及指标 4. 1.2. 1 检波器脉冲（pulse）测试
测试结果应符合表 4所示相应指标。
表4检波器脉冲测试对应指标
电阻 2 1584～2016 1628～2072 2112～2688 1584～2016
自然频率
芯体型号 SGO - 15 SMC1850 - 15 OMNI2400 - 15 GS- 14 - L9
Hz
13. 5~18
4.1.2. 2推靠系统测试 (arm test)
井下检波器推靠臂支臂和收臂目视运行正常。 4.2月检 4.2.1检验要求
当月正式生产前，使用生产因素，在地面对所有生产用井下仪器进行检测，打印纸记录并保存电子文档。 4.2.2检验项目及指标 4.2.2.1数字滤波（digital）和高截止频点（bandwidth）测试
各项测试结果应符合表5所示相应指标。 4.2.2.2增益精度和畸变（gain and distortion）、动态和漂移（dynamic and offset ）、串音 (crosstalk）测试
各项测试结果应符合表6所示相应指标。 4.2.2.3脉冲响应和推靠系统测试
各项测试按4.1.2.1和4.1.2.2的规定执行。
4
