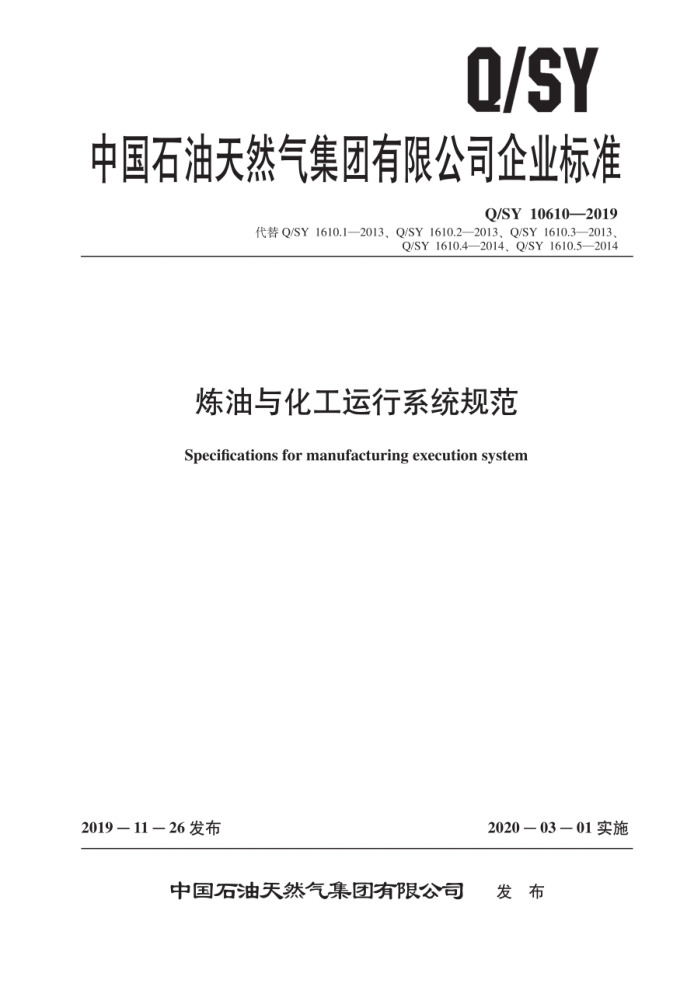

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY10610—2019
代替Q/SY1610.1—2013.Q/SY1610.2—2013Q/SY1610.3—2013.
Q/SY1610.4—2014.Q/SY1610.5—2014
炼油与化工运行系统规范
Specifications for manufacturing execution system
2019－11－26发布
2020－03－01实施
中国石油天然气集团有限公司 发布 Q/SY 10610—2019
目 次
前言范围
II
1
2 术语和定义系统设计 3.1 架构设计 3.2 软硬件设计 3.3 安全设计根源数据采集
4
4.1 根源数据定义 4.2 根源数据采集要求业务模型
5
5.1 业务模型定义 5.2 业务模型内容应用管理
.14 ..14
6
25
6.1 用户管理 6.2 变更管理 6.3 培训管理 6.4 操作管理 6.5 运维管理 6.6 系统安全附录A（规范性附录） 业务流程附录B（规范性附录） 操作人员权限附录C（规范性附录） 炼油与化工运行系统用户账号及权限变更申请单附录D（规范性附录） 变更管理流程附录E（规范性附录） 炼油与化工运行系统变更申请单附录F（规范性附录）炼油与化工运行系统培训申请单附录G（规范性附录）炼油与化工运行系统技术服务任务单附录H（规范性附录） 炼油与化工运行系统技术服务验收确认单附录I（规范性附录） 炼油与化工运行系统操作要求附录J（规范性附录） 运维故障处理规范
25 -- 26 - 26 27 27 -28 -- 29 40
41
42
- 45 - 46
--47
48
-- 49 -- 52 1 Q/SY10610—2019 附录K（规范性附录） 运维职责附录L（规范性附录） 运维流程附录M（规范性附录） 备份策略附录N（规范性附录） 信息安全岗位职责
--- 53 .-.- 54 ..-55
.--- - 56
II Q/SY10610—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1610.1—2013《炼油与化工运行系统规范第1部分：术语》、Q/SY1610.2-
2013《炼油与化工运行系统规范第2部分：属性规范值》Q/SY1610.3一2013《炼油与化工运行系统规范第3部分：应用管理》、Q/SY1610.4一2014《炼油与化工运行系统规范第4部分：根源数据采集》，Q/SY1610.52014《炼油与化工运行系统规范第5部分：业务模型》，将Q/SY1610.1—2013 Q/SY1610.2—2013、Q/SY1610.3—2013、Q/SY1610.4—2014、Q/SY1610.52014五项标准合成—项标准。
与Q/SY1610（所有部分）相比，除编辑性修改外，主要技术变化如下：
增加了炼油与化工运行系统”术语（见2.1）：删除了“实时数据库应用系统”（见Q/SY1610.1—2013的2.1.5）；删除了“物料移动系统”（见Q/SY1610.1—2013的2.1.8）删除了*收率计算系统”（见Q/SY1610.1—2013的2.1.9）：删除了“生产计划与排产系统”（见Q/SY1610.1一2013的2.1.10）：删除了*生产计划与排产系统"（见Q/SY1610.1一2013的2.1.10）删除了*生产统计系统”（见Q/SY1610.1—2013的2.1.12）：删除了*ERP接口*（见Q/SY1610.1—2013的2.1.15）；删除了*基础改造”（见Q/SY1610.1—2013的2.2.6）删除了“开发测试环境”（见Q/SY1610.1—2013的2.2.10）；删除了*生产计划与排场”（见Q/SY1610.1—2013的2.7）：删除了Q/SY1610.2—2013* 增加了系统设计内容（见第3章）：修订了工厂基础信息数据”，将设备类信息”修改为公共设备类信息”（见4.1.1，Q/SY 1610.4—2014的3.1）增加了"模块字典信息”和“其他类”（见4.1.1）修改了“位号类信息”，将“温度，压力、流量、体积，开关等位号名称，描述，所属装置、 单位”修改为“实时位号、父节点位号、化验项位号、PB手动位号、开关位号、OM上下限位号，产品位号（见4.1.1，Q/SY1610.4一2014的3.1）：修改了“计算公式”，将“装置工艺参数计算公式，装置KPI计算公式”修改为“装置工艺参数计算公式：装置KPI计算公式，装置负荷率计算公式，装置开停工状态计算公式”（见 4.1.2，Q/SY1610.4—2014的3.2)：修改了“应用配置”，将“电子台账、工艺流程图、装置平稳率配置信息、装置开停车监控配置修改为“电子台账。工艺流程图。装置平稳率配置信息。装置开停车监控配置。装置负荷率配置信息"（见4.1.2，Q/SY1610.4—2014的3.2）增加了生产调度数据”（见4.1.4）：增加了*生产运行平台数据”（见4.1.9）增加了*化工生产批次管理数据”（见4.1.10）；一增加了“生产绩效数据”（见4.1.11）：
III Q/SY10610—2019
增加了“生产运行信息平台数据”（见4.1.12）；增加了“计量器具信息”（见4.1.13）：增加了“计量器具数据”（见4.1.13）： -增加了“设备管理数据”（见4.1.14）；增加了“业务模型定义*（见5.1）：增加了“生产调度*（见5.2.2）：增加了“生产统计*（见5.2.6）增加了“化工生产批次管理（见5.2.7）* 增加了生产绩效管理”（见5.2.8）；增加了“计量管理”（见5.2.9）：增加了“设备管理”（见5.2.10）：一删除了“应用考核”（见Q/SY1610.1一2013的第7章）增加了“安全保护等级”（见6.6.1）：增加了“备份与灾备”（见6.6.2）；增加了“信息安全*（见6.6.3）。
本标准由中国石油天然气集团有限公司信息管理部提出。 本标准由中国石油天然气集团有限公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：兰州石化分公司规划总院。 本标准起草人：段超锋、汪鲲。李骏仁、张成、张磊、高杨。张浩、高兴彦、徐定宇、闫兵兵、
马斌、张永海、张晓健、潘文慧、仇辉、杨朝辉。
IV Q/SY10610—2019
炼油与化工运行系统规范
1范围
本标准规定了中国石油炼油与化工运行系统编码管理。数据管理，业务规范及应用管理。 本标准适用于中国石油炼油与化工系统的建设、运维及应用。
2 术语和定义
下列术语和定义适用于本文件。
2.1
炼油与化工运行系统 E manufacturing execution system 面向生产运行层的信息系统，通过信息传递对调度，运行和统计的整个生产过程进行优化管理：
也称生产执行系统或生产运行系统，简称MES 2.2
物料 materials and supplies MES中企业生产涉及的主要物质，包括原料、半成品和成品，公用工程介质。
2.3
数据采集data collection 为PHD从源系统收集。识别和选取数据的过程。
2.4
虚拟位号virtual tag 由实际存在的位号加上算法形成的位号，也称计算点。
2.5
偏差discrepancy 监控位号的实际采集值与上、下限之间的差异值。
2.6
开关switch 控制路由是否可用的一个变量，类似“阀门”，有开和关两种状态。
2.7
物理罐 physical tank 客观存在的储罐。
2.8
根源数据 source data 指MES系统本身的属性数据和生产活动中产生的动态数据，包括工厂基础信息、实时数据库管
理，实验室信息管理，生产调度，运行管理，物料平衡，公用工程，生产统计，生产运行平台。化工生产批次管理。生产绩效。生产运行信息平台，计量管理。工艺技术平台，设备管理。总部炼油与化工运行系统数据内容。
1 Q/SY10610—2019
3系统设计 3.1 架构设计 3.1.1 总体架构
炼油与化工运行系统总体架构包括基础管理，数据管理。服务集成，应用层，用户访问层和辅助
管理等方面。其中，基础管理包括网络。服务器、存储等硬件设备，以及基于虚拟化技术实现的服务器实例。数据管理包括关系数据库，实时数据库及基于关系数据库和实时数据库建立起来的操作数据存储。服务集成包括服务接人输出，服务配置管理，异常管理和集中监控。应用层包括总部应用层和地区公司应用层。用户访问层包括应用列表和平台应用，实现用户的个性化配置。辅助管理包括管理监控、用户与权限、安全管理和开发环境。炼油与化工运行系统总体架构如图1所示。
辅助管理管理监控应用监控版本管理系统监控用户与权限用户权限管理用户身份认证安全营理网络安全数据安全操作系统安全应用安全计限踪开发环境开发工具建桥工具开发管理
用户 盛用列表 管理驾驶胞 绩效脂标 业务处理 信息查询 姚计分析访问层 平台应用 个性化定制
单点登录
应用集成
综合展示
总部
牛 德行 料 效 装开停工 公里正程
技术服务
平告
生产运行信息平台工艺技术管理
应用层
计量管理 P 生产计划与排产 生产运行管理
设备管理
地区公司
化工生产批次管理 生产统计生产绩效管理
运行管理 物料平街 公用工程
生产调度
生产统计报表实验室信息管理
基础皮用 工厂基础信息管理
实时数起库管理
服务集成数据管理
服务接入输出 Oracle
服务配置营理 Sql Server ODS
异常处理
集中监控
关系数据库实时数据库资源池硬件设备
一
ODS
PHD
数据库实例网络
应用实例服务器
域控制实例存储
基础管理
虚拟化
图1 炼油与化工运行系统总体架构功能设计
3.1.2 总部炼油与化工运行系统功能架构
总部炼油与化工运行系统分为数据管理层。系统管理层。业务应用层和综合展示层。总部炼油与化工运行系统功能架构如图2所示。
总部炼油与化工运行系统各层功能为： a）地区公司MES是总部MES的数据来源。 b）系统管理层主要负责总部MES的用户管理。权限管理。报表模板管理及考核管理。
业务应用层生产业务管理、实时运行监控、调度资料管理、生产绩效管理、装置开停工管理、
C
公用工程管理。设备管理平台7个功能模块。
2
