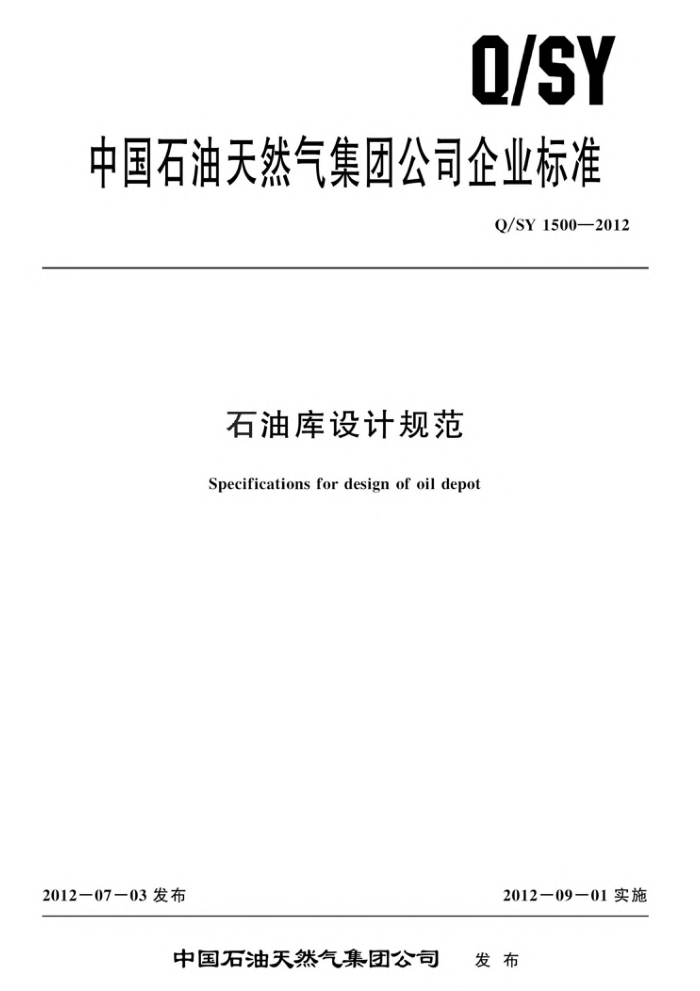

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1500—2012
石油库设计规范
Specifications for design of oil depot
2012—07—03 发布
2012—09－01实施
中国石油天然气集团公司 发布 Q/SY 1500—2012
目 次
前言 1 范围 2 规范性引用文件 3基本规定 3. 1 石油库等级划分 3.2油品火灾危险性分类
IV
.
库区规划
4
4. 1 库址选择 4. 2 库区布置 5库区总平面布置 5. 1 总平面布置 5. 2 竖向布置 5. 3 管网布置 5. 4 道路交通 5. 5 绿化及其他 5. 6 储罐区布置 5. 7 雨水排放 6储运设施及管道系统 6. 1 输油泵区 6. 2 储罐区· 6. 3 管道系统 6.4油品加热 6.5油品调合 6.6油气回收
.
.
.
11
11
11
12 13 15 15 16 16 16 18 18 20 20 20 21 21 21 21
油品装卸设施· 7. 1 铁路油品装卸设施 7. 2 公路油品装卸设施 7.3油品装卸码头
7
8油桶灌装设施·
8. 1 油桶灌装设施. 8.2油桶灌装 8.3桶装油品库房…. 9 储罐 9. 1 罐体设计： 9. 2 储罐附件 Q/SY 1500—2012
10 消防给水与灭火设施
22 22 23 24 25 25 25 26 27 27 28 28 28 29 29 29 29 29 30 32 32 32 32 33 33 33 33 33 33 34 35 35 36 36 36 36 36 37 37 38
10. 1 一般规定 10. 2 消防给水 10.3 储罐区消防设施 10. 4 装卸栈台消防设施 10. 5 装卸油码头消防设置 10. 6 室内消防设施 10.7 消防泵房及消防储水构筑物 10. 8 灭火器材配置 10. 9 消防车的设置 11 给排水 11. 1 给水 11. 2 排水 11. 3 含油污水处理 11. 4 生活污水处理 12 电气 12. 1 供配电 12. 2 防雷 12. 3 防静电 13 自动控制 13. 1 总体要求 13.2 基本过程控制系统 13. 3 火灾检测报警及消防联动控制系统 13. 4 可燃、有毒气体探测报警系统 13. 5 控制室 13. 6 仪表供电、接地 13. 7 仪表电缆及电缆敷设
通信 14. 1 般规定 14. 2 工业电视监控系统 14. 3 入侵报警系统 14. 4 扩音对讲系统 14. 5 行政、调度电话交换系统 14. 6 消防通信系统 14. 7 局域网综合布线系统 14. 8 智能卡系统 14. 9 电（光）缆敷设 15 建、 构筑物 15. 1 建筑物 15. 2 构筑物 A
14 Q/SY 1500—2012
16 采暖、通风与空调 16. 1 采暖 16. 2 通风 16. 3 空调 17 防腐 17. 1 油罐防护 17. 2 管线防护 17. 3 钢结构防护附录A (规范性附录) 防火间距起算点的规定附录B (资料性附录) 条文说明参考文献
39 39 39 40 41 41 42 42 43 44 66
II Q/SY 1500—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司工程建设分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道工程有限公司、大庆油田工程有限公司、中国石油工程建
设公司大连设计分公司。
本标准主要起草人：于晓颖、雷宏利、程晖、张德发、龚云峰、董增强、王超、王磊、何文波苏琳、宋长清、闫明珍、吴龙平、邱心鹏、王璐、刘兴煜、张雪飞。
IV Q/SY 1500—2012
石油库设计规范
1范围
本标准规定了石油库设计所涉及的库址选择、平面布置、储运工艺、安全、环保消防、给水排水、电气、通信、自动控制、采暖通风及建、构筑物、防腐等方面的技术要求。
本标准适用于新建、改建和扩建的地上原油及成品油库（不含化学品、液化烃）。 本标准不适用于石油化工厂区内、长距离输油管道、油气田的油品储运设施的设计。 石油库设计除应执行本规范外，尚应符合国家现行有关标准的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3840制定地方大气污染物排放标准的技术方法 GB4053.3固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB4208外壳防护等级（IP代码） GB/T8163输送流体用无缝钢管 GB/T 9711石油天然气工业管线输送系统用钢管 GB50016一2008建筑设计防火规范 GB 50041 锅炉房设计规范 GB 50052 供配电系统设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸和火灾危险环境电力装置设计规范 GB 50074 石油库设计规范 GB 50101 室外排水设计规范 GB 50115 工业电视系统工程设计规范 GB 50116 火灾自动报警系统设计规范 GB 50140 建筑灭火器配置设计规范 GB 50183 石油天然气工程设计防火规范 GB 50217 电力工程电缆设计规范 GB 50253 输油管道工程设计规范 GB 50311 综合布线系统工程设计规范 GB 50313 消防通信指挥系统设计规范 GB50341一2003立式圆筒形钢制焊接油罐设计规范 GB 50348 安全防范工程技术规范 GB 50394 入侵报警系统工程设计规范 GB 50395 视频安防监控系统工程设计规范 GB 50423 油气输送管道穿越工程设计规范
1 Q/SY 1500—2012
GB 50459 油气输送管道跨越工程设计规范 GB 50493 石油化工可燃气体和有毒气体检测报警设计规范 GB/T 50622 用户电话交换系统工程设计规范 GB 50759 油品装载系统油气回收设施设计规范 GB 50779 石油化工控制室抗爆设计规范 SY/T 0090 油气田及管道仪表控制系统设计规范 SY/T 0091 油气田及管道计算机控制系统设计规范 SY/T 0320 钢制储罐外防腐层技术标准 SY 6503 石油天然气工程可燃气体检测报警系统安全技术规范 SY/T 6671 石油设施电气设备安装区域一级、0区、1区和2区区域划分推荐作法 SY/T 6673 常压与低压储罐通风的推荐做法 JTJ 211 海港总平面设计规范 JTJ 237 装卸油品码头防火设计规范 YD/T 1385± 基于软交换的综合接入设备技术要求 YD/T 1434 软交换设备总体技术要求 YD/T 5024SDH本地网光缆传输工程设计规范 YD 5102 2通信线路工程设计规范 CECS: 3691 工业企业调度电话和会议电话工程设计规范 CECS: 6294 工业企业扩音通信系统工程设计规范 Q/SY1190事故状态下水体污染的预防与控制技术要求
3基本规定
3.1石油库等级划分
3.1.1石油库的等级划分应符合表1的规定。
表1石油库等级划分
石油库储罐计算总容量TV
等级特级二级二级三级四级五级
m3 TV≥1200000
100000≤TV<1200000 30000≤TV<100000 10000≤TV<30000 1000≤TV<10000
TV<1000
注1：表中计算总容量TV系指油品储罐容量和桶装油品设计存放量之总和，不包括零位罐和放空罐的容量。 注2：丙A类油品储罐容量可乘以系数0.5计人储罐计算总容量，丙B类油品储罐容量可乘以系数0.25计人储
罐计算总容量，
3.1.2特级石油库的设计还应符合GB50074的相关规定。 3.2油品火灾危险性分类 3.2.1石油库储存油品火灾危险性按表2分类。 2 Q/SY 1500—2012
表2石油库储存油品火灾危险性分类
油品闪点F
类别
℃
A 15℃时的蒸气压力>0.1MPa的烃类液体及其他类似的液体 B F,<28的液体（甲A类和液化天然气除外） A 28≤F,<45 B 45≤F,<60 A 60≤F,≤120 B F,>120
甲
乙
丙
3.2.2石油库储存油品的火灾危险性除应按表2分类外，尚应符合下列规定：
a) 操作温度超过其闪点的乙类油品应视为甲B类。 b) 操作温度超过其闪点的丙A类油品应视为乙A类。 c） 操作温度超过其沸点的丙B类油品应视为乙A类。 d) 操作温度超过其闪点的丙B类油品应视为乙B类。 e） 对闪点低于60℃但不低于55℃的轻柴油，如果其储运设施的操作温度低于或等于40℃，则
可视为丙A类。
4库区规划
4.1库址选择 4.1.1石油库库址选择应符合城镇规划、环境保护和防火安全要求，且交通方便，宜和城市石油化工统一规划。 4.1.2企业附属石油库的库址应根据该企业及其相邻工厂或设施的特点和火灾危险性，结合地形风向等条件，合理布置。 4.1.3石油库的库址，应具备满足生产、消防、生活所需的水源和电源、通信、库区排水以及油品运输的条件。 4.1.4石油库宜选址在相对独立的地带，并位于邻近城镇或居民区全年最小频率风向的上风侧。 4.1.5石油库位于山区或丘陵地区时，库址不宜选择在窝风地带。 4.1.6石油库的库址宜远离江、河、湖泊、水库等环境敏感地区。当毗邻选址时，应设置事故存液设施，防止事故状态下对水体的污染。 4.1.7临近江、河选址的石油库宜位于城镇、重要桥梁、大型锚地、船厂等重要建筑物或构筑物的下游。 4.1.8石油库不应建在下列地区和区段内：
心
a） 有土崩、活动断层、滑坡、山洪、泥石流的位置和有开采价值的地下矿藏区、地下矿藏开采
后有可能塌陷的位置，以及其他方面不能满足工程地质要求的地区。
b) 抗震设防烈度为9度及以上的地区（四、五级石油库采取处理措施后可除外）。 c) 一级石油库不宜建在抗震设防烈度为8度的IV类场地地区。 d) 蓄（滞）洪区。 e) 饮用水水源保护区。 f) 国家或地方规定的风景区及森林、自然保护区。 g） 历史文物、名胜古迹保护区。
3
