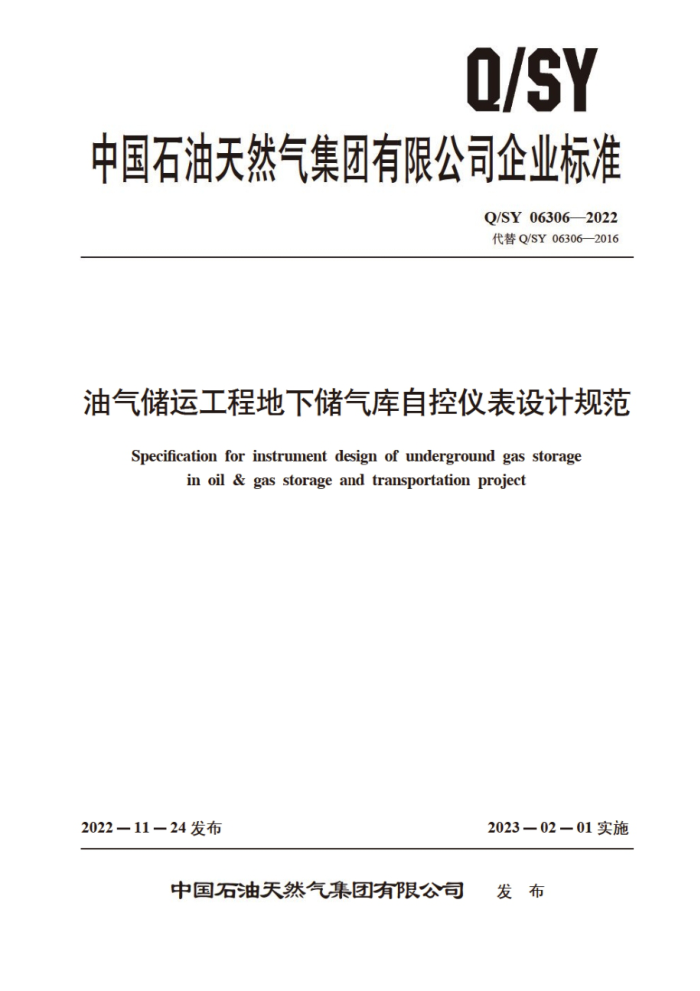

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY063062022 代替Q/SY063062016
油气储运工程地下储气库自控仪表设计规范
Specification for instrument design of underground gas storage
in oil & gas storage and transportation project
2022—11—24发布
2023—02—01实施
发布
中国石油天然气集团有限公司 Q/SY063062022
目 次
前言范围
I
1
2 规范性引用文件 3 术语和定义
缩略语 5 总体要求
4
检测及控制 6.1 井场 6.2 集注站 6.3 集配站仪表选型和安装 71 温度仪表 7.2 压力（差压）仪表 7.3 液位仪表 7.4 流量仪表 7.5 过程分析仪表 7.6 控制阀 7.7 火灾探测器 7.8 可燃气体和有毒气体检测控制系统
6
T
中
8 8.1 基本过程控制系统BPCS
8.2 SIS系统· 8.3 火灾报警系统 8.4 可燃气系统 8.5 RTU系统 8.6 成套供货系统 8.7 控制系统安全 9 控制室设计 10 仪表供电、供气、接地及防雷 10.1 供电 10.2 供气 10.3 接地
.
10
10 10
10 10 10
1 Q/SY063062022
10.4 防雷 11 仪表测量管道与电气连接 12 仪表电缆选型及敷设附录A（资料性） 检测、主 控制参数表参考文献
..10
11
12
25
AS/0
II Q/SY063062022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草
本文件代替Q/SY0630 2016《油气储运工程地下储气库自控仪表设计规范》，与Q/SY06306一 2016相比，除结构调整和编辑性改动外，主要技术变化如下：
中
a）增加了天然气集配站术语和定义（见3.6） b）增加了火灾自动报系统和可燃气体报警系统的缩略语（见第4章）： c）删除了井场中井口安全控制系统（见2016年版的5 d）增加了井场控制系统对井控盘的信号要求（见6.1.1）； e）修改了流量检测仪表的内容为仪表安装（见7.4.2，2016年版的6.4）： f）修改了电气连接的内容（见11.2， 2016年版的10.3）。 本文件由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会提
出并归口。
本文件起草单位：北京项目管理公司、大港油田分公司、冀东油田分公司。 本文件主要起草人：万丽、卫晓、 美为民，付捷 李营莹 张哲源 玄令华、张东波、王丹、范
欣、钟声、于海玉、于婷、袁凤江、赵红飞、范刚、杨岭、 张彦龙。颜芳葬，卫宪。
本文件及其所替代文件的历次版本发布情况为：
-2016年首次发布为Q/SY06306—2016：本次为第一次修订
II AS/0 Q/SY063062022
油气储运工程地下储气库自控仪表设计规范
1范围
本文件规定了地下储气库地面工程自控仪表的总体要求，检测及控制，仪表选型和安装，控制系统，控制室设计，仪表供电，供气，接地及防雷、仪表测量管道与电气连接，仪表电缆选型及敷设的设计要求。
本文件适用于新建地下储气库地面工程自控仪表设计，改、扩建工程可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18603 天然气计量系统技术要求 GB/T18604 用气体超声流量计测量天然气流量 GB/T25070 信息安全技术 网络安全等级保护安全设计技术要求 GB/T30431 实验室气相色谱仪 GB 50057 建筑物防雷设计规范 GB50058 爆炸危险环境电力装置设计规范 GB50116 火灾自动报警系统设计规范 GB50183 石油天然气工程设计防火规范 GB 50343 建筑物电子信息系统防雷技术规范 GB/T50493 石油化工可燃气体和有毒气体检测报警设计标 GB50611 电子工程防静电设计规范 GB/T50823 油气田及管道工租 程计算机控制系统设计规范 GB/T50892 油气田及管道工租 程仪表控制系统设计规范 GB51158 通信线路 工程设计规范 HG/T20512 仪表配管配线设计规范 SH/T3164 石油化工仪表系统防雷设计规范 SH/T3174 石油化工在线分析仪系统设计规范 SY/T6503 石油天然气工程可燃气体检测报警系统安全规范 SY/T7351 油气田工程安全仪表系统设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
气藏型储气库storage in gas fields
1 Q/SY063062022
利用气藏改建的储气库 [来源：SY/T7642—2021，3.3]
3.2
盐穴储气库storage in salt caverns 利用地下盐穴建成的储气库。 [来源：SY/T7642—2021，3.6]
3.3
注采井 injection and production well 具有注气和采气功能的井 [来源：SY/T7642—2021,3.26]
3.4
注采井场 initial station 布置注采井井口的站场 包括单井井场和丛式井场。 [来源：SY/T7647-2021， 3.31
3.5
集注站gas gathering and injection station 具备对储气库采出的井流物进行集输 处理且对外部来气增压注入地下储存的站场。 [来源：SY/T7647-2021,3.5] 天然气集配站 gas gathering and distributing station 储气库为实现对所辖多个单井进行采气期集气和注气期配气功能面设置的站场。 ［来源：SY/T7642—2021，3.31]
3.6
4缩略语
下列缩略语适用于本文件。 BPCS：基本过程控制系统（basicprocesscontrolsystem） DCS：集散控制系统（distributed controlsystem） SIS：安全仪表系统（safery instrumented system） SIL：安全完整性等级 (safety integrity level) RTU：远程终端设备（remoteterminal unit） FAS：火灾自动报警系统 Cautomatic fre GDS：可燃气体报警系统（gasdetection system）
5总体要求
5.1 现场仪表和控制系统的选择应本着安全可靠，技术先进，控制平稳，操作方便，维护简单，高效经济的原则。 5.2 仪表、设备防爆要求符合GB50058的有关规定。 5.3 根据安全回路评估结果设置安全仪表系统，安全仪表系统的设置符合SY/T7351的有关规定。 5.4 储气库站场应预留上传数据标准接口。 5.5储气库与管道之间应设置交接计量系统，计量系统的设置符合GB/T18603的有关规定。 5.6 能耗数据采集宜符合油气储运工程能耗数据采集技术的有关规定。 2
