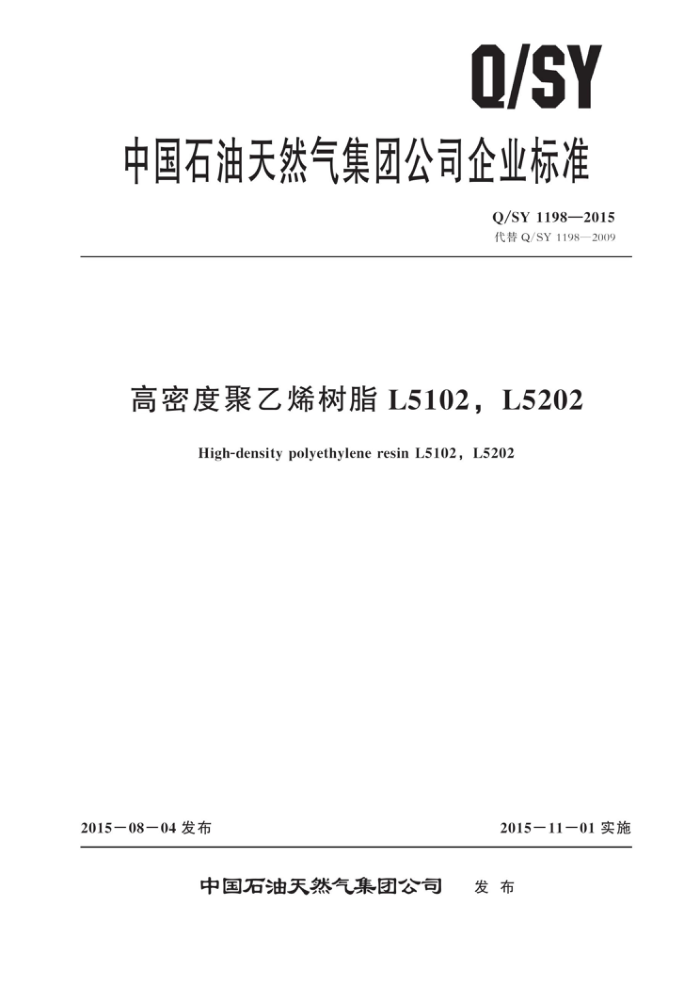

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1198—2015 代替Q/SY1198—2009
高密度聚乙烯树脂L5102，L5202
High-density polyethylene resin L5102, L5202
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1198—2015
目 次
前言
1
范围 2 规范性引用文件 3 要求 4 试验方法
1
产品检验规则标志包装、运输和贮存
5
6
7
1 Q/SY 1198—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY1198—2009《高密度聚乙烯树脂（L5102，L5202）》，与Q/SY1198—2009相比，主要差异如下：
修改了规范性引用文件（见第2章，2009年版的第2章）； —增加了外观描述中“无黑粒”（见3.1，2009年版的3.1)；一增加了“优级品”技术指标（见表1，2009年版的表1)；一一删除了“杂粒”技术指标（见表1，2009年版的表1)；
断裂标称应变替代断裂伸长率（见表1，2009年版的表1)；修改了试样制备条件（见4.2和4.7.1，2009年的版4.4.1和4.4.2）。
本标准由中国石油天然气股份有限公司炼油与化工分公司提出。 本标准由中国石油天然气集团公司标准化委员会炼油与化工专业标准化技术委员会归口。 本标准主要起草单位：中国石油天然气股份有限公司石油化工研究院、兰州石化分公司。 本标准主要起草人：李朋朋、王庆、杨世元、王喆、欧俊军、翟月勤、刘涛、苗楠、梁天珍、万
洪澜。
Ⅱ Q/SY 1198—2015
高密度聚乙烯树脂L5102，L5202
1范围
本标准规定了高密度聚乙烯树脂L5102，L5202的要求、试验方法、检验规则以及标志、包装、
运输和贮存要求。
本标准适用于以乙烯为单体，采用淤浆法工艺生产的冷灌装瓶盖用高密度聚乙烯树脂L5102和热灌装瓶盖用高密度聚乙烯树脂L5202。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.2一2010塑料非泡沫塑料密度的测定第2部分：密度梯度柱法（ISO1183-2： 2004, MOD)
GB/T1040.2一2006塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（ISO 527-2: 1993,IDT)
GB/T1633—2000# 热塑性塑料维卡软化温度（VST）的测定（idtISO306：1994) GB/T1845.1一1999聚乙烯（PE）模塑和挤出材料第1部分：命名系统和分类基础（eqv
ISO 1872 - 1: 1993)
GB/T1845.2一2006塑料聚乙烯（PE）模塑和挤出材料第2部分：试样制备和性能测定 (ISO 1872-2: 1997, MOD)
GB/T2547—2008 塑料取样方法 GB/T 2918—1998 塑料试样状态调节和试验的标准环境（idtISO291：1997） GB/T3682—2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：
1997)
GB/T8170 数值修约规则与极限数值的表示和判定 GB/T9341—2008塑料弯曲性能的测定（ISO178：2001，IDT) GB/T9345.1—2008塑料灰分的测定第1部分：通用方法（ISO3451-1：1997，IDT） GB9691食品包装用聚乙烯树脂卫生标准 GB/T17037.1一1997热塑性塑料材料注塑试样的制备 第1部分：一般原理及多用途试样和
长条试样的制备（idtISO294-1：1996）
SH/T1541一2006热塑性塑料颗粒外观试验方法 Q/SY1200.1石油化工产品包装规范第1部分：固体产品
3要求
3.1高密度聚乙烯树脂L5102，L5202为本色颗粒，无黑粒，无杂质。 3.2 2卫生要求应符合GB9691的规定。
1 Q/SY 1198—2015
4.6 5密度 4. 6. 1 样品的处理
用熔体流动速率测试仪的挤出物作为测定密度的试样。样品处理按GB/T1845.1一1999中3.3.1 的规定进行。 4. 6. 2 测试
按GB/T1033.2一2010的规定进行。
4. 7 7拉伸屈服应力、断裂标称应变 4.7.1试样制备
按4.2的规定，用GB/T17037.1—1997中的A型模具注塑制备符合GB/T1040.2—2006要求的1A型试样。 4. 7. 2 试样的状态调节和试验的标准环境
按4.3的规定进行。 4.7.3测试
按GB/T1040.2一2006的规定进行，拉伸试验速度50mm/min。 4.8 3灰分
按GB/T9345.1一2008中方法A（直接烧）的规定进行，熳烧温度为850℃±50℃。 4. 9 ）弯曲弹性模量 4. 9. 1 试样制备
按4.2的规定，用GB/T17037.1一1997中的B型模具注塑制备80mm×10mm×4mm的长条试样。 4.9.2 试样的状态调节和试验的标准环境
按4.3的规定进行 4.9.3测试
按GB/T9341一2008的规定进行，试验速度为2mm/min。 4.10 维卡软化温度 4.10.1试样制备
按4.2的规定，用GB/T17037.1一1997中的B型模具注塑制备80mm×10mm×4mm的长条试样。 4.10.2 2试样的状态调节和试验的标准环境
按4.3的规定进行。
3 Q/SY 1198—2015
4.10.3测试
按GB/T1633一2000的规定进行，试验条件为A5o法（负荷10N，升温速率50℃/h±5℃/h）。
5产品检验规则
5.1检验分类与检验项目
表1中所有检验项目均为出厂检验项目，灰分每月至少检验一次。 5.2组批规则与抽样方案 5.2.1组批规则
高密度聚乙烯树脂L5102，L5202以同一生产线上、相同原料、相同工艺所生产的同一牌号的产品组批，生产厂也可以按一定生产周期或储存料仓为一批对产品进行组批
产品以批为单位进行检验和验收。 5.2.2抽样方案
高密度聚乙烯树脂L5102，L5202可在料仓的取样口抽样，也可根据生产周期等实际情况确定具体的抽样方案。
包装后产品的取样应按照GB/T2547一2008的规定进行。 5.3判定规则和复验规则 5.3.1判定规则
高密度聚乙烯树脂L5102，L5202应由生产厂的质量检验部门按照本标准规定的试验方法进行检
验，依据检验结果和本标准中的技术要求对产品做出质量判定，并提出证明。
产品出厂时，每批产品应附有产品质量检验单。产品质量检验单上应注明产品名称、牌号、批号、执行标准，并盖有质检专用章和检验员章。 5.3.2 复验规则
检验结果若某项指标不符合本标准要求时，应重新取样对该项目进行复验。以复验结果作为该批
产品的质量判定依据。
6标志
高密度聚乙烯树脂L5102，L5202产品的外包装袋上应印有明显的标志。标志的内容可包括：商标、生产厂名称和厂址、标准号、产品名称、牌号、生产日期、批号和净含量等。
包装、运输和贮存
7
7.1包装
高密度聚乙烯树脂L5102，L5202的包装应符合Q/SY1200.1的规定高密度聚乙烯树脂L5102，L5202可用外涂覆聚丙烯编织袋或其他具有相同包装效果的包装形
4
