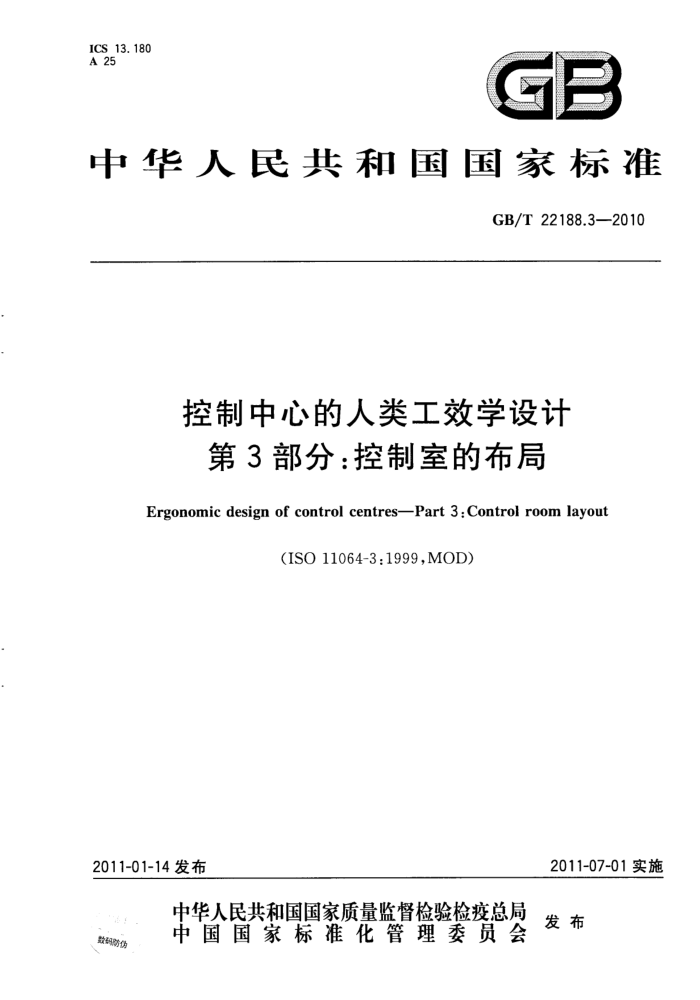

中华人民共和国国家标准
GB/T22188.3—2010
控制中心的人类工效学设计
第3部分：控制室的布局
Ergonomic design of control centresPart 3:Control room layout
(ISO11064-3:1999,MOD)
2011-07-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伤 GB/T22188.3—2010
目 次
前言引言范围
II IV
1
2 规范性引用文件 3术语和定义
控制中心的人类工效学设计
4
5
附录A（资料性附录）控制室布局示例参考文献
21 29 GB/T22188.3—2010
引言
GB/T22188的本部分给出了控制室布局的人类工效学要求、建议和指南。 用户需求是本部分的中心主题，在设计过程的所有阶段都要考虑用户的需求。处理用户需求的整
体策略在GB/T22188.1中已有详细说明。
本部分给出了控制室设计和规划的指南。工作站、显示器和控制器以及物理工作环境的设计要求在ISO11064-4至ISO11064-6中均有阐述。ISO11064-7则阐述了控制中心的评估原则。
ISO11064-1至ISO11064-7涵盖了适用于控制区域的人类工效学设计基本原则。ISO11064-8中则给出了适用于特殊区域或应用的特定要求。ISO11064-8中规定的要求需与ISO11064-1至 ISO11064-7共同使用。
本部分的主要受益对象是控制室中的操作者或其他用户。这些用户的需求为国际标准的制定者提供了控制室设计的人类工效学要求。虽然最终用户未必会阅读本标准，甚至不知道该标准的存在，但宜应用本标准为这些用户提供更易于使用的界面以及与操作要求更为一致的工作环境，从而制定能最大程度上减少错误、提高效率的设计方案。
本部分给出的设计尺寸公式源于实践，可将适宜的用户人群数据代人计算。人体测量数据表见 GB/T10000-1988。
N GB/T 22188.3—2010
控制中心的人类工效学设计第3部分：控制室的布局
1范围
GB/T22188的本部分给出了控制室布局的人类工效学原则，包括控制室布局、工作站布置、工作站外视觉显示器的使用以及控制室维护的要求、建议和指南。
本部分适用于各种类型的控制中心，包括过程工业、交通运输和应急服务调度系统的控制中心。虽然本部分主要适用于非移动式控制中心，但其中许多原则同样适用于移动式控制中心，例如船舶和飞机上的控制中心。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1251.2—2006人类工效学险情视觉信号一般要求、设计和检验（ISO11428：1996， IDT)
GB/T5703用于技术设计的人体测量基础项目（GB/T5703—2010，ISO7250-1：2008，MOD） GB/T10000—1988中国成年人人体尺寸 ISO9241-3：1992使用视觉显示终端显示终端（VDTs）办公的人类工效学要求第3部分：视觉
显示要求
ISO9241-5:1998 使用视觉显示终端显示终端（VDTs）办公的人类工效学要求 第5部分：工作台布局和姿势要求
3术语和定义
GB/T5703中界定的以及下列术语和定义适用于本文件。 注：本章包括两个解释性的图示（图1和图2），以帮助理解这些定义
3. 1
控制中心controlcentre 功能相互关联且位于同一地点的控制室、控制套室和本地控制站的组合（见图1）。
3. 2
控制台 台controlconsole 用于支撑设备、工作面和存储空间的结构框架，控制台组成了控制工作站。
3. 3
控制面板 controlpanel 装有显示器和控制器组的分立的板面。控制面板可安装在控制工作站上或墙上（见图2）。
3. 4
控制室controlroom 核心的功能实体及其相关的物理结构，操作者在此处行使集中控制、监控和管理的职责。
1 GB/T22188.3-—2010
3. 5
控制室操作者 controlroomoperator 主要行使监控和控制职责的人员，通常位于控制工作站内，独立工作或与同在控制室内部或外部的
人员协同工作。 3. 6
控制套室 control suite 一组功能相关联的房间，与控制室协同定位且包含控制室，是控制室支持功能区的场所。例如相关
的办公室、设备室、休息区和培训室（见图1）。
o
3
说明：一控制室；
6——厨房；
1 -
就餐和休息区；盟洗室；储藏间。
一控制套室： —控制中心；控制室； 5设备间；
7 8 9 -
3
图1控制室、控制套室和控制中心图示
2
