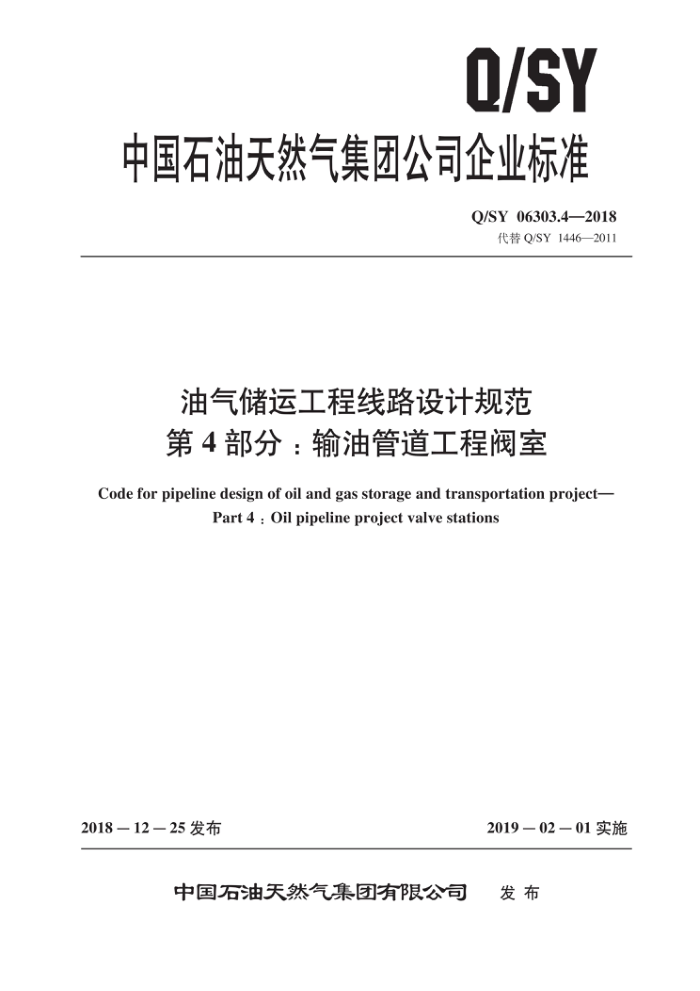

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06303.4—2018
代替Q/SY1446—2011
油气储运工程线路设计规范第4部分：输油管道工程阀室
Code for pipeline design of oil and gas storage and transportation project-
Part 4 : Oil pipeline project valve stations
2019－02－01实施
2018一12一25发布
发布
中国石油天然气集团有限公司 Q/SY06303.4—2018
目 次
前言：
III
范围 2 规范性引用文件 3
1
术语和定义基本要求 4.1 阀室分类及设置原则 4.2 阀室选址 4.3 阀室设计条件及设计内容工艺设计 5.1 般要求 5.2 工艺流程设计 5.3 设备材料选型 5.4 安装要求自动化设计 6.1 一般要求 6.2 系统设计 6.3 仪表设备材料选型 6.4 仪表安装及电缆敷设通信设计 7.1 -般要求 7.2 数据传输方式选择 7.3 通信系统设计 7.4 设备选型 7.5 安装要求供配电设计
4
3
6
6
6
7
C
C
8
-
8.1 一般要求 8.2 供配电系统设计 8.3 设备布置防腐、 保温及阴极保护设计
10 ·10 11
9
11
9.1 般要求 9.2 防腐层设计
11 :11 Q/SY06303.4—2018
9.3 保温结构设计 9.4 阴极保护设计 9.5 设备、材料选型 10 公用工程 10.1 总图及运输 10.2 建筑与结构 10.3 采暖与通风 10.4 消防…. 附录A（资料性附录） 阀室设计条件附录B(资料性附录) 阀室设计内容附录C（资料性附录） 阀室工艺流程
· 12 · 12 · 13 15 .· 15 .· 15 · 16 ... 16 ·17 · 19 21
II Q/SY06303.4—2018
前言
Q/SY06303《油气储运工程线路设计规范》是油气储运工程建设系列标准之一。该标准分为5 个部分：
第1部分：油气输送管道；第2部分：水工保护；第3部分：陆上天然气管道基于可靠性的设计和评价；
一第4部分：输油管道工程阀室；
第5部分：输气管道工程阀室。 本部分为Q/SY06303的第4部分，本部分按照GB/T1.1—2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则起草，本部分代替Q/SY1446—2011《输油管道工程线路阀室设计规范》，与Q/SY1446—2011相比，
除编辑性修改外，主要技术内容变化如下：
更新并补充规范性引用文件；一部分术语和定义修改，统一阀室名称；基本要求中取消阀室应按GB50183规定的五级站进行选址内容，补充阀室与周边距离要求，删除阀室建设水平内容（见第4章）；工艺设计部分根据取消阀室旁通管线设计修改相应条款及附录流程图（见第5章）；一自动化设计部分主要根据阀室工艺部分调整，修改部分条款，包括RTU功能、火气系统等；补充设备间采用撬装化设计要求（见第6章）：通信设计部分明确了高点检测阀室和监控阀室不设备用通信方式，增加撬装化设备间的要求，补充了高点检测阀室和监控阀室内视频监控及入侵报警系统的技术要求（见第7章）；供配电设计部分主要根据新版输油管道工程设计规范中对于阀室负荷等级调整修改电源设置，修订供配电系统、设备布置等内容（见第8章）；防腐设计部分重新对阀室防腐设计进行修改，按照阀室防腐层设计、保温层设计、阴极保护设计、设备材料选型等内容重新修订（见第9章）；一公用工程部分主要根据取消阀组间设置，简化建筑、结构、采暖通风技术要求，修改总平面布置、竖向设计、道路设计部分条款内容（见第10章）；附录C修改了图C.1、图C.2、图C.3和图C.4，删除附录D。
本部分由中石油管道有限责任公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油管道局工程有限公司、中石油管道有限责任公司。 本部分主要起草人：宋广祺、朱坤锋、李小瑜、余志峰、刘长清、刘辉、窦宏强、张红霞、刘芳芳、
朱俊岩、孙鹏、韩冬梅、陈丽贤、翟建习、张黎明、张对红、胡颖。
III Q/SY06303.4—2018
油气储运工程线路设计规范第4部分：输油管道工程阀室
1范围
Q/SY06303的本部分给出了输油管道线路阀室的设计内容及技术要求。 本部分适用于陆上新建输油管道工程线路阀室设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150压力容器 GB/T5310高压锅炉用无缝钢管 GB6479高压化肥设备用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 9711 石油天然气工业管线输送系统用钢管 GB/T12952 聚氯乙烯（PVC）防水卷材 GB/T 18802.12 低压电涌保护器（SPD） 第12部分：低压配电系统的电涌保护器 ：选择和使
用导则
GB/T 21448 埋地钢质管道阴极保护技术规范 GB/T23257 埋地钢质管道聚乙烯防腐层 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB/T 50064 交流电气装置的过电压保护和绝缘配合设计规范 GB 50140 建筑灭火器配置设计规范 GB 50253 输油管道工程设计规范 GB 50264 工业设备及管道绝热工程设计规范 GB 50343 建筑物电子信息系统防雷技术规范 GB/T 50698 埋地钢质管道交流干扰防护技术标准 GB/T 50823 油气田及管道工程计算机控制系统设计规范 GB/T 50892 油气田及管道工程仪表控制系统设计规范 GA 1166 石油天然气管道系统治安风险等级和安全防范要求 NB/T47008 承压设备用碳素钢和合金钢锻件 SY/T 0043 油气田地面管线和设备涂色规范 SY/T 0048 石油天然气工程总图设计规范 SY/T 0086 阴极保护管道的电绝缘标准 SY/T 0315 钢质管道熔结环氧粉末外涂层技术规范
1 Q/SY06303.4—2018
SY/T 0414 钢质管道聚烯烃胶粘带防腐层技术标准 SY/T 0516 绝缘接头与绝缘法兰技术规范 SY/T 6671 石油设施电气设备场所I级0区、1区和2区的分类推荐作法 SY/T 6854 埋地钢制管道液体环氧外防腐层技术标准 SY/T 6885 油气由及管道工程雷电防护设计规范 SY/T 7036 石油天然气站场管道及设备外防腐层技术规范 SY/T 7347 油气架空管道防腐保温技术标准 SY/T 7368 穿越管道防腐层技术规范 YD/T 5017 卫星通信地球站设备安装工程验收技术规范 YD/T 5028 国内卫星通信小型地球站（VSAT）通信系统工程设计规范 YD 5044 同步数字体系（SDH）光纤传输系统工程验收规范 YD 5059 电信设备安装抗震设计规范 YD 5095 同步数字体系（SDH）光纤传输系统工程设计规范 Q/SY05201 油气管道监控与数据采集系统通用技术规范 Q/SY05268 油气管道防雷防静电与接地技术规范 Q/SY05490 油气管道安全防护规范石油天然气工程项目建设用地控制指标 建标【2016】14号
3术语和定义
下列术语和定义适用于本文件。
3.1
线路截断阀pipelineblockvalve 在管道沿线设置的用于将管道分段截断的阀门。
3.2
线路阀室pipelinevalvestation 线路截断阀及其配套设施的总称。
3.3
手动阀室manualblockvalvestation 线路截断阀采用手动阀门进行管道线路截断的阀室，
3.4
单向阀室checkvalvestation 串联安装手动线路截断阀门和单向阀（止回阀）进行管道线路截断的阀室。
3.5
高点检测阀室 highpointtestvalvestation 设置在管道线路高点具有检测、放空功能的线路阀室，并设有就地及远传压力检测仪表的线路
阀室。 3.6
监控阀室remoteandcontrolblockvalvestation 具备远传参数功能并可进行远程控制的线路截断阀，监控截断阀执行机构一般选用电液或气液执
行机构，并设有温度、压力等参数检测远传仪表，该类阀室采用远程终端单元（RTU）实现阀门的远程控制及其他检测参数的远传。
