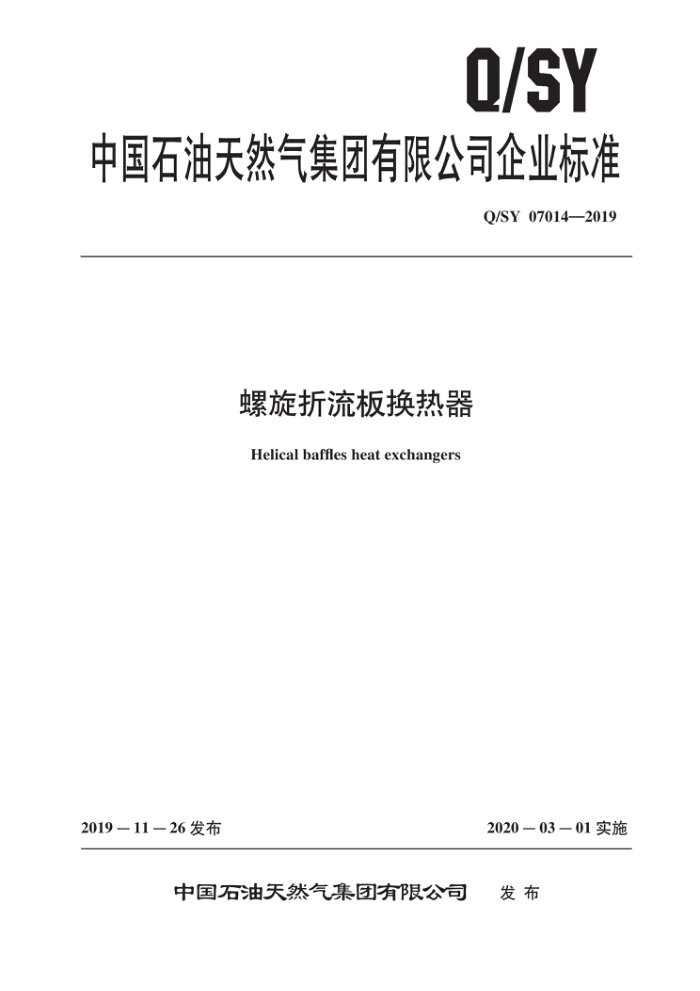

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07014—2019
螺旋折流板换热器
Helical baffles heat exchangers
2020－03－01实施
2019－11－ 26 发布
发布
中国石油天然气集团有限公司 Q/SY 07014—2019
目 次
前言· 1 范围 2 规范性引用文件
Ⅱ
术语和定义总则 4.1 设计、制造、检验和验收规定 4.2 主要零部件 4.3 资格 4.4 型号表示方法 4.5 选型与计算 　设计
3
4
2
·
5
.....
....
5.1 螺旋折流板 5.2 支持板 5.3 旁路挡杆 (板) 5.4 中心管（杆）……· 5.5 拉杆、定距管制造、检验与验收
6
6.1 通则 6.2 圆筒 6.3 换热管 6.4 折流板、支持板 6.5 其他零部件 6.6 管束吊装 6.7 其他规定 Q/SY 07014—2019
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本标准起草单位：大庆石化分公司、哈尔滨石化分公司、寰球工程公司华东分公司。 本标准主要起草人：刘斌、邢芳、侯晓峰、张勇、韩冰、王远慧、秦国民、张智、刘统华、王春艳、
刘颖、高少平、韩超、张鑫、巴东平、焦庆雨、郎冬。
I Q/SY 07014—2019
3.3
螺旋倾角helix angle 螺旋折流板与热交换器轴线法向之间夹角，见图1。
3.4
螺旋折流板间距helical baffles spacing 在螺旋折流板热交换器中，每块螺旋折流板占壳程截面的1/4，相邻的1/4块折流板在周边衔接，
在周边形成连续的螺旋线，其中一个螺距即为螺旋折流板间距B，见图1。 3.5
定距管spacer pipe 保证相邻螺旋折流板间距的管，其定距管的端面斜度与螺旋倾角一致。
3.6
中心管（杆）center tube（rod) 在壳程轴线位置设置的管（杆），保证螺旋折流板的同心及稳定。
3.7
旁路挡杆（板）by-pass rod（plate) 在螺旋折流板边缘沿着管束轴向的圆形或矩形密封件。
3.8
防冲挡杆impingement rod 在壳程进口处按照一定方式排列的一排或几排挡杆，防止介质直接冲刷换热管。
3.9
拉杆 tie rod 固定螺旋折流板在垂直方向上的位置，并把相邻象限的两个螺旋折流板连接起来的杆，使之成
为整体。 3.10
换热面积　surface area 以换热管外径为基准，扣除伸入管板内的换热管长度及最后一块环形支持板到管板端面换热管长
度后，计算得到的外表面积；对于U形管式热交换器，一般不包括U形弯管段的面积。
4　总则 4.1设计、制造、检验和验收规定
除必须符合本标准的规定外，本标准中未提及的规定应按GB/T 150.1～150.4、GB/T 151执行。 4.2　主要零部件
螺旋折流板热交换器的主要零部件有前端结构、壳体和后端结构（包括管束）三部分。螺旋折流板热交换器与GB/T151中规定的热交换器主要区别在于管束的结构形式，其主要零部件及名称见表1 和图1至图3。
表1螺旋折流板热交换器的主要零部件及名称
名称管板螺旋折流板旁路挡杆 (板)
序号 4 5 6
序号 7 8 9
名称支持板滑道防冲挡杆
序号 1 2 3 2
名称中心管 (杆)
拉杆定距管 Q/SY 07014—2019
K
入口
注：图中注释见表1。
图1单螺旋折流板管束
出口
图2双螺旋折流板管束
图3螺旋折流板管束
4.3资格 4.3.1螺旋折流板热交换器的设计、制造单位应具备健全的质量管理体系。 4.3.2对符合TSG 21规定的螺旋折流板热交换器的设计、制造单位应持有相应的特种设备许可证。 4.4型号表示方法 4.4.1结构形式用3个拉丁字母依次表示前端结构、壳体和后端结构（包括管束）三部分。详细分类型式及代号见GB/T 151。 4.4.2型号由结构型式、公称直径、设计压力、公称换热面积、公称长度、换热管外径、管／壳程
3
