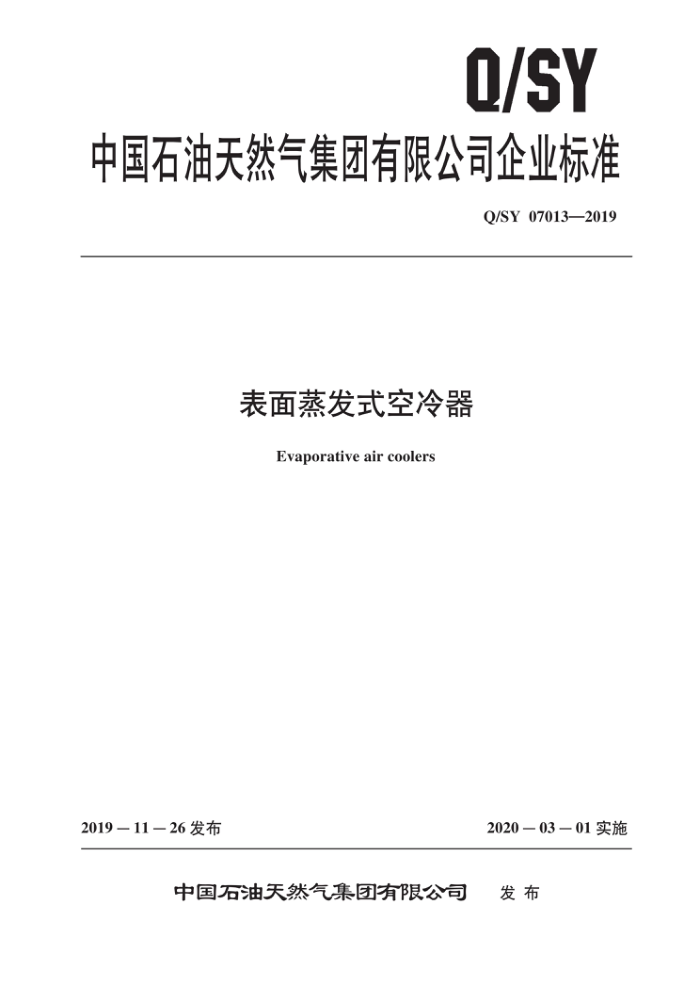

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07013—2019
表面蒸发式空冷器
Evaporative air coolers
2020－03－01实施
2019－11－ 26 发布
发布
中国石油天然气集团有限公司 Q/SY 07013—2019
目 次
前言· 1 范围 2 规范性引用文件 3 术语和定义
Ⅲ
总则 4.1 蒸发空冷器的设计、制造、检验和验收规定 4.2 蒸发空冷器本体的界定范围 4.3 受压元件的许用应力 4.4 焊接接头系数 型式与结构
4
5
5.1 蒸发空冷器的主要部件名称 5.2 蒸发空冷器的型式 5.3 蒸发空冷器型号的表示方法 5.4 蒸发空冷器的规格系列材料
6
6.1 总则 6.2 管箱 6.3 换热管 6.4 螺柱、 螺母、 丝堵 6.5 垫片 6.6 架及面板 6.7 风机 6.8 百叶窗 6.9 水泵 6.10 电机设计 7.1 管束 7.2 风机、水泵 7.3 百叶窗 7.4 防昆虫网罩 7.5 钢结构制造
7
10
11 11
8
:12 Q/SY 07013—2019
8.1 焊接一般要求 8.2 管箱 8.3 翅片管 8.4 换热管与管板的连接 8.5 钢结构 8.6 风机的制造 8.7 组装检验与验收
12 12 12 12 13 : 13 .13
9
:14
9.1 -般规定 9.2 焊接接头检查 9.3 耐压试验 9.4 运转试验 9.5 气密性试验 10 铭牌、涂漆、包装运输， 10.1 铭牌 10.2 涂漆／涂刷 10.3 包装运输参考文献
:14 14
...
...
....
......
....
14 14 14
14
14 ..15 .. 15 ....17
I Q/SY 07013—2019
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本标准起草单位：大庆石化分公司、抚顺石化分公司。 本标准主要起草人：秦国民、戴建军、侯晓峰、高峰、韩超、高少平、邢芳、刘斌、张勇、贡学刚、
白天相、刘岩、谭立峰、姜道民、刘树清、张海龙、韩永强。
III Q/SY 07013—2019
GB 50205钢结构工程施工质量验收规范 JB/T 4711压力容器涂敷与运输包装 JB/T 10562一般用途轴流通风机技术条件 NB/T 47007　空冷式热交换器 NB/T 47013.2　承压设备无损检测　第2部分：射线检测 NB/T 47014　承压设备焊接工艺评定 NB/T 47015　压力容器焊接规程
3术语和定义
下列术语和定义适用于本文件。 注：压力除注明外，均指表压力。
3.1
工作压力 operating pressure 在正常工作情况下，蒸发空冷器管束内可能达到的最高压力。
3.2
设计压力design pressure 设定的蒸发空冷器管束内的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工
作压力。 3.3
试验压力 test pressure 耐压试验时，蒸发空冷器管束的换热管与管箱内的压力。
3.4
设计温度design temperature 在正常工作情况下，设定的管束受压元件的金属温度，其值不得低于元件可能达到的最高金属温
度，在需方没有给定的情况下，其最大设计温度应至少等于给定的工艺介质进口温度加上25℃。标志在铭牌上的设计温度应是管束设计温度的最高值。需方应单独规定最高操作温度（翅片管设计温度）以便用于翅片管类型选择。受压元件的设计温度不是用来决定翅片类型或确定机械元件及仪表元件的暴露温度。 3.5
金属温度metal temperature 蒸发空冷器管束受压元件沿截面厚度的平均温度。元件金属的表面温度不得超过钢材的允许使
用温度。 3.6
换热面积heat transfer area 以换热管外径为基准，扣除不参与换热的换热管长度后，计算得到的外表面积。
3.7
计算厚度requires thickness 按相应公式计算得到的厚度，不包括厚度附加量。
3.8
设计厚度　design thickness 计算厚度与腐蚀裕量之和。
