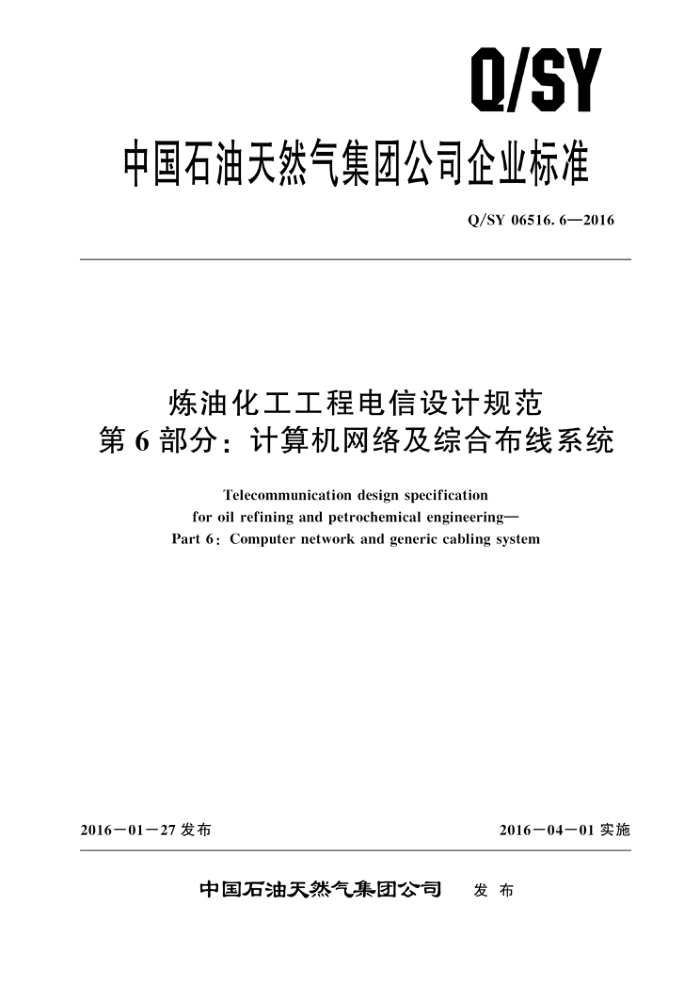

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06516. 6—2016
炼油化工工程电信设计规范
第6部分：计算机网络及综合布线系统
Telecommunication design specification for oil refining and petrochemical engineering-
Part 6 : Computer network and generic cabling system
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06516. 6—2016
目 次
前言
范围规范性引用文件
2.
3总则 3.1计算机网络系统设计原则 3.2综合布线系统设计原则 4 设计内容 4.1计算机网络系统硬件构成 4. 2 建筑群子系统
.
·
干线子系统
4. 3 4. 4 设备间子系统
4. 5 管理子系统 4. 6 配线子系统 4.7 工作区子系统 5　技术要求 5. 1 电源 5. 2 防雷及接地 Q/SY 06516.6—2016
前 創言
Q/SY06516《炼油化工工程电信设计规范》是炼油化工工程设计系列标准之一。该标准分为以下9个部分：
第1部分：通则; 第2部分：电话系统；第3部分：电视监控系统;
一第 4 部分：周界报警系统;
第5部分：电信线路；一第6部分：计算机网络及综合布线系统;
第7部分：扩音对讲系统；第8部分：无线通信系统；一第9部分：智能卡管理系统。 本部分为Q/SY06516的第6部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：张晓燕、全梅、张文成、王肖莉、王译加、张宁。
Ⅱ Q/SY 06516.6—2016
炼油化工工程电信设计规范
第6部分：计算机网络及综合布线系统
1范围
Q/SY06516的本部分规定了炼油化工企业计算机网络系统和综合布线系统的设计原则、设计内
容和技术要求等。
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程的新建、扩建或改建工程的计算机网络系统和综合布线系统设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50116　火灾自动报警系统设计规范
3总则
3.1计算机网络系统设计原则 3.1.1计算机网络系统要满足高可靠性、实用性、开放性、可扩展性和安全性的要求 3.1.2计算机网络系统应按照企业的办公和生产需求设置。企业办公网和生产网应相互独立。 3.2综合布线系统设计原则 3.2.1综合布线系统是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统。 3.2.2综合布线系统采用话音数据一体化的结构，把语音、数据、多媒体、图像和部分控制信号系统用统一的传输媒介进行传输通信。综合布线系统应既能使语音、数据、多媒体、图像等设备彼此相连，也能使这些设备与外部通信数据网络相连接 3.2.3综合布线系统的硬件包括双绞线和光缆等传输介质、配线架、标准信息插座、适配器、光电转换设备等，可划分为6个子系统，分别为：建筑群子系统、干线子系统、设备间子系统、管理子系统、配线子系统、工作区子系统。
4设计内容
4.1计算机网络系统硬件构成
计算机网络系统的硬件构成为核心层、汇聚层、接入层。核心层宜设置在综合办公楼，根据用户
量配置汇聚层，现场机柜间及各单体宜设置接人层。
核心层交换机原则上为双设备、双链路。核心交换机的交换容量不小于130Gbps；转发能力不小于 100Mpps；插槽数不小于 6槽，模块可热插拔；三层模块可支持 OSPF、BGP4、IGMP、路由协议；支持余电源、余交换引擎、余系统时钟、兀余管理模块，主/备引擎切换时间少于5s，并
1 Q/SY 06516. 6—2016
且具有自动配置同步的功能；支持万兆上行链路端口。
汇聚层交换机可根据业务需要采用单设备、单链路或者双设备、双链路。汇聚交换机的交换容量不小于96Gbps；转发能力不小于72Mpps；插槽数不小于5槽，模块可热插拔；支持万兆上行链路端口；支持OSPF 路由协议。
接入层交换机的转发能力不小于6Mpps；支持千兆上行链路端口；支持 SNMP；支持堆叠。 4.2建筑群子系统 4.2.1建筑群子系统应由连接各建筑物之间的传输介质和相关支持设备（硬件）组成。 4.2.2建筑群子系统硬件设备包括光缆、铜缆线、防浪涌电气保护设备和必要的交换设备 4.2.3建筑群子系统主干数据线缆应采用室外铠装光缆连接，主干语音电缆通常采用大对数电缆连接。室外光缆要求金属加强筋接地，防雷电人侵。 4.3干线子系统 4.3.1干线子系统应由设备间或管理子系统与水平子系统的引入口之间的连接线缆组成，它提供建筑物的干线线缆的路由。 4.3.2干线子系统主干缆线应选择较短的安全的路由。 4.3.3主干缆线宜采用点对点终接，也可采用分支递减终接。 4.3.4如果电话交换机和计算机主机设置在建筑物内不同的设备间，宜采用不同的主干缆线来分别满足语音和数据的需要 4.3.5线缆不得布放在电梯或管道竖井内，弱电间里的线缆穿过每层楼板孔洞宜为方形或圆形。 4.4　设备间子系统 4.4.1设备间是每个建筑物内安装进出线设备、进行综合布线及其应用系统管理和维护的场所。 4.4.2每个建筑物内应至少设置1个设备间。设备间宜处于干线子系统的中间位置，尽量缩短缆线的传输距离。当建筑物内终端数量较少时，设备间和配线间可共用。 4.4.3当设备间铺设防静电活动地板时，活动地板的高度不宜小于250mm，活动地板下的地面和四壁装饰，可采用水泥砂浆抹灰；地面材料应平整、耐磨。 4.4.4设备间内配线架的容量应适当考虑兀余，以备将来扩充之用。 4.4.5设备间应设置火灾自动报警系统，并应符合GB50116的有关规定。 4.5管理子系统 4.5.1管理子系统由设备间的配线架等配线硬件、I/O设备及相关接插软线等组成，一般设置在配线设备间内。配线硬件采用19in标准机柜安装，机柜要求保护接地。 4.5.2管理应对工作区和设备间的配线设备、缆线、信息插座模块等设施按一定的模式进行标识和记录。 4.6　配线子系统 4.6.1配线子系统由每层配线间至信息插座的配线线缆和工作区子系统所用的信息插座等组成。 4.6.2配线子系统缆线应采用非屏蔽或屏蔽4对对绞电缆，在需要时也可采用室内多模或单模光缆。 4.6.3配线子系统穿钢管敷设时，DN20钢管内不应超过 2根对绞电缆，DN25钢管内不应超过 4根对绞电缆 4.6.4配线子系统的水平缆线长度不应超过90m，工作区设备缆线、电信间或设备间配线设备的跳线和设备缆线之和不应大于10m，当大于10m时，水平缆线长度（90m）应适当减少。 2 中国石油天然气集团公司
