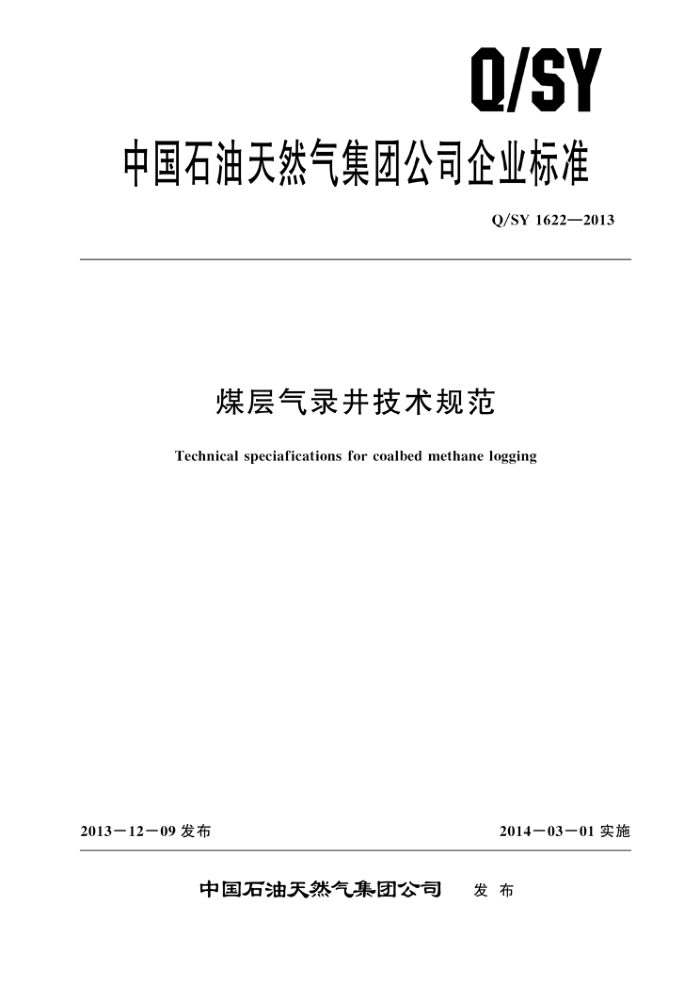

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1622—2013
煤层气录井技术规范
Technical speciafications for coalbed methane logging
2013－12－09 发布
2014一03一01实施
中国石油天然气集团公司 发布 Q/SY 1622—2013
目 次
前言
范围 2 规范性引用文件
1
术语和定义录井准备
3
4
5 地质录井 6 工程录井
气体录井完井作业资料录取 9 录井总结报告 10 完井资料上交附录A（资料性附录）煤层气录井报表格式附录B（资料性附录) 录井综合图格式· 附录C（资料性附录）岩心录井图格式
7
8
0
6
10 Q/SY 1622—2013
前言
本标准按照GB/T 1.1一2009 《标准化工作导则第1 部分：标准的结构和编写》给出的规则
起草
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会录井分技术委员会提出。
本标准由中国石油天然气集团公司石油工程技术专业标准化技术委员会归口。 本标准起草单位：中石油煤层气有限责任公司、渤海钻探工程公司第二录井公司。 本标准主要起草人：田丰华、纪伟、陈树宏、李延祥、盛振法。
二 Q/SY 1622—2013
煤层气录井技术规范
1范围
本标准规定了煤层气地质录井、气体录井、工程录井、资料收集整理和质量控制要求本标准适用于煤层气录井。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12937　煤岩术语 GB/T 18023　烟煤的宏观煤岩类型分类 SY/T 5788. 2 2油气探井气测录井规范 SY/T 5788.3　油气井地质录井规范 SY/T 5969 油气探井油气水层录井综合解释规范 SY/T 6294录井分析样品现场采样规范 SY 6348录井作业安全规程 MT/T 968 煤裂隙描述方法 Q/SY 128 录井资料采集与整理规范
3　术语和定义
下列术语和定义适用于本文件。
3. 1
构造煤 deformed coal 煤层在构造应力的作用下，其原生结构、构造发生不同程度的碎裂、破碎、韧性变形，甚至其内
部化学成分和结构发生改变而形成的一类煤
4录井准备
4.1录井资料准备包括：收集区域地质、工程资料（邻井的地质、工程资料），编写录井施工技术措施，应对复杂情况做出预测并制定相应的应对方案。 4.2录井设施、设备、材料准备包括：录井值班房、录井仪器房、岩心及岩屑库房（帐篷）等，预备清洗砂样、岩（煤）心设施，配备砂样烘干箱或砂样晾晒台等。 4.3录井作业安全与防护设备的配备要求按 SY6348执行。
1 Q/SY 1622—2013
5地质录井
5.1煤岩分类及描述内容 5.1.1煤岩描述内容包括：厚度、煤岩成分及其含量、颜色、条痕色、光泽、裂隙、断口、结构、 构造、结核、包裹体、夹研、顶板和底板。相关术语见GB/T12937。 5.1.2煤岩宏观类型分类按GB/T18023执行。 5.1.3 构造煤按表1进行分类。
表1构造煤分类
构造煤类型
光泽
裂隙
微观特征
结构构造
破碎程度
条带状结构可见，
碎块保持尖棱角状，相互之间没有大的移位
碎裂煤 亮一半亮 层状构造可保存 2组以上裂隙切割
条带状、层状
完好原生结构消失，层 2组以上裂隙切割，并 主要粒级在1mm以上， 张、剪裂隙，压
有变形，25条/10m～ 50条/10cm
碎粒煤 半亮一半暗 理无次序糜棱煤 暗淡 原生结构消失，具 颗粒定向排列，具流动」 主要粒级在1mm以下， 构造、波状消
剪裂隙揉皱构造、眼球光等
碎块无棱角
1
揉皱构造
构造
捏成粉末状
5. 1. 4 煤岩裂隙描述方法按MT/T 968执行。 5.2岩（煤）屑录井 5.2.1迟到时间测定间距 5.2.1.10m～800m井段，每钻进200m测定1次（或采用理论计算）。 5.2.2.2800m～1500m井段，每钻进100m测定1次。 5.2.2.3超过1500m井段，每钻进50m测定1次。 5.2.2.4目的层段，每钻进50m测定1次。 5.2.2岩（煤）屑采集时间
岩（煤）屑采集时间按SY/T5788.3的规定进行计算。 5.2.3岩（煤）屑采集要求 5.2.3.1应在架空槽挡板前或振动筛下的固定位置采用垂直切捞法捞取岩屑，捞完一包岩屑后要立即清除剩余岩屑。 5.2.3.2一般情况下，非煤系地层1包/5m，煤系地层1包/2m，目的煤层井段1包/1m，每包岩（煤）屑质量不得少于500g。 5.2.3.3岩屑捞取后应立即清洗干净，除去杂物和明显掉块，煤屑应采用淋洗或漂洗，清洗煤屑时要注意观察其含气情况。 5.2.3.4岩屑应自然晾干，避免暴晒，如遇雪雨季节可使用烘箱，烘烤岩屑时温度应控制在90℃～ 110℃为宜，严禁烤焦，纯煤屑烘烤温度控制在80℃以下。 2 Q/SY 1622—2013
5.2.4岩（煤）屑描述 5.2.4.1 岩屑描述方法按 SY/T 5788.3 执行。 5.2.4.2煤屑描述按 5.1 的规定进行（肉眼无法识别的现象除外） 5.2.5岩（煤）屑采样
岩（煤）屑采样要求按SY/T6294 执行。 5.2.6岩（煤）屑现场保管及入库 5.2.6.1岩屑现场保管与入库按 SY/T 5788.3执行。 5.2.6.2煤屑必须干燥后方能装袋，装袋后应立即用塑料袋封存。 5.3岩（煤）心录井 5.3.1岩（煤）心录井准备 5.3.1.1准确预测目的岩（煤）层深度，提前20m 下达目的煤层预告单，必要时提前 10m～30m 进行对比电测。 5.3.1.2钻人目的层之前，应进行试验取心；岩屑质量太差，无法辨清地层岩性，影响目的层判别时，亦应取心验证。 5.3.1.3目的煤层取心宜采用绳索取心方式。 5.3.2　钻井取心录井 5.3.2.1目的煤层取心时，单次取心进尺一般不超过1m，最大应少于 1.3m。 5.3.2.2煤心上提时间不大于 T（T=0.02H，H为煤层井深，单位为米，T单位为分钟）；煤心出筒后暴露时间不大于10min。 5.3.3岩（煤）心整理 5.3.3.1岩（煤）心到达井口后立即出筒，岩（煤）心按由深至浅的顺序出筒。 5.3.3.2岩心清洗方式按 SY/T 5788.3的规定进行，含气（岩）煤心一律不准清洗。 5.3.3.3煤心丈量时应将各自然断块对接好，使用米尺自上而下进行丈量。 5.3.3.4严重破碎岩（煤）心、粉煤采用体积换算法换算其长度。对于松散破碎的岩（煤）心，不得随意拉长或压缩，按岩心直径的体积装入透明塑料袋，放在相应位置。袋中朝外放置字体向外的岩心标签，标明本袋岩心块号、破碎岩心质量、所代表岩心的长度。 5.3.3.5岩（煤）心收获率计算按 SY/T 5788.3执行。 5.3.3.6用醒目的标志在岩（煤）心上标出方向线，箭头指向岩心底部。 5.3.3.7每块岩心均需按筒次统一编号并粘贴标签。标签包含岩心编号和井号标识，岩心编号用红（白）漆或油浸色笔写明筒次号（左侧）、本筒次岩心总块数（分母）和该块岩心的序号（分子），标签规格应为宽2.0cm、长3cm的长方形方块（如图1所示），沿丈量线制作。
井
5 10 图1 岩心标签样式
5.3.3.8岩（煤）心经过采样、编号以后，还应及时填写岩心筒次标签（见表2）、采样清单（见表
3 Q/SY 1622—2013
3）等；岩心筒次票置于筒次岩心顶底界，采样票放在采样位置。
表 2 2岩（煤）心筒次标签样式
井岩（煤）心筒次标签
层位编号进尺，m 收获率日期
盒号筒次井段，m
岩（煤）心长，m
丈量人
表3 3岩（煤）心采样清单样式
井岩（煤）心取样清单
岩性分析项目采样深度，m 采样单位
长度，m 采样人
岩心编号采样日期
5.3.4岩（煤）心描述 5.3.4.1经过采样、编号后的岩（煤）心，应及时描述；煤心描述后应立即用不透气塑料袋封装。 5.3.4.2岩心描述按SY/T5788.3的规定执行。 5.3.4.3煤心描述按按5.1的规定进行（肉眼无法识别的现象除外）。 5.3. 4. 4 岩（煤）心出筒后进行岩（煤）心应做含气浸水试验和密封观察，包括气泡大小，形状持续时间、声响情况等，密封试验观察其鼓起速度及程度，气雾大小和水珠情况，冒气处应用红笔圈定。 5.3.4.5煤心描述和含气性观察必须在5min之内完成。 5.3.5岩（煤）心存放 5. 3. 5. 1 岩心装盒后，其保管要求按SY/T5788.3执行。 5.3.5.2完井后，应及时填写岩心入库清单，连同岩屑一起按岩心人库的规定送交岩心库。
工程录井
6
工程录井内容与要求按照Q/SY128的要求执行
7气体录井
7.1随钻气测
7. 1. 1 随钻气测录取参数至少包括：全烃、C1、CO2。 7. 1. 2 随钻连续测量，每1m记录1点。 4
