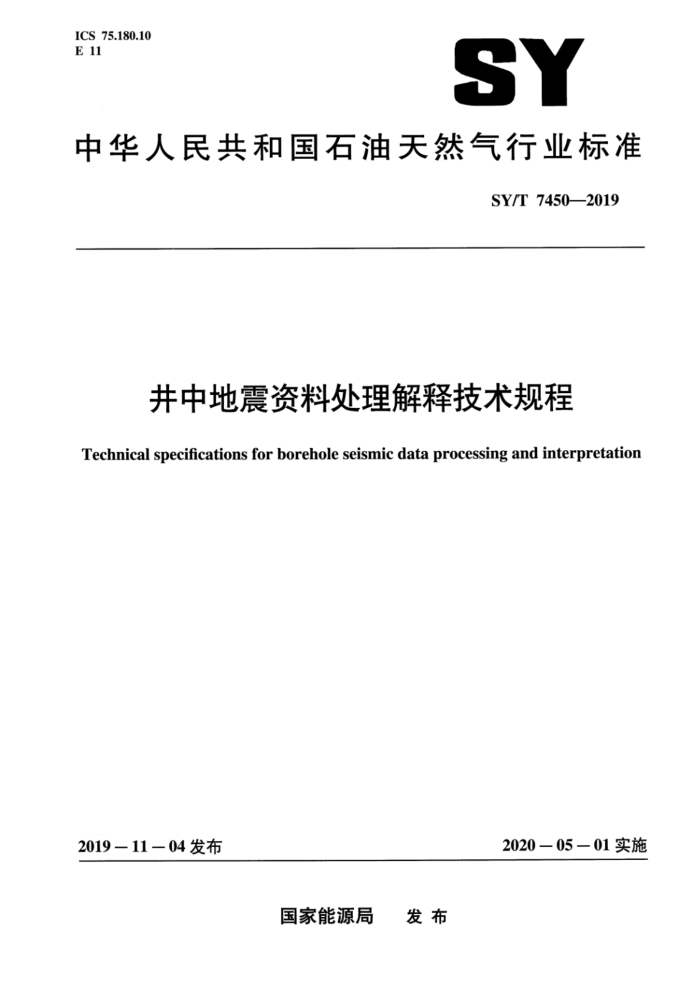

中华人民共和国石油天然气行业标准
SY/T 74502019
井中地震资料处理解释技术规程
Technical specifications for borehole seismic data processing and interpretation
2020-05-01实施
2019—11—04发布
国家能源局 发布 SY/T 7450—2019
前言
本标准按照GB/T1.12009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司新兴物探开发处、中国石油集团
东方地球物理勘探有限责任公司西南物探分公司、中国石油大庆钻探工程公司地球物理勘探一公司、 电子科技大学
本标准起草人：李彦鹏、陈沅忠、王艳华、蔡志东、巫芙蓉、王玉贵、王冲、吴俊军、陈策、曹立斌、张红军。
III SY/T7450—2019
中地震资料处理解释技术规程
1范围
本标准规定了井中地震资料的基本处理流程、处理技术要求、处理成果与质量评价、综合解释、 解释成果质量检查，成果报告编写及归档要求。
本标准适用于零井源距VSP（Zero-offsetVSP）、非零井源距VSP（OffsetVSP）、直线变井源距VSP（WalkawayVSP）、环形固定井源距VSP（WalkaroundVSP）、三维VSP（3DVSP）和井间地震的数据处理解释。随钻VSP、逆VSP、时移VSP、时移井间地震、井地联合地震及光纤传感井中地震可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T33685陆上地震勘探数据处理技术规程 SY/T5331石油地震勘探解释图件要素规范 SY/T5453地震数据交换记录格式 SY/T5454井中地震资料采集技术规程 SY/T5481 地震勘探资料解释技术规程 SY/T5928 地震勘探资料归档规范 SY/T5933 地震反射层地震地质层位代号确定原则
3术语和定义
下列术语和定义适用于本文件。
3.1
下行波down-going wave 来自观测点以上各种路径传播的地震波，包括直达波和下行多次波。
3.2
上行波up-goingwave 来自观测点以下各种路径传播的地震波，包括一次反射波和上行多次波。
3.3
井筒波tube wave 地震波到达井筒时产生的沿井柱流体传播的斯通利波。
3.4
套管波 casing wave 地震波到达套管时因套管与地层耦合不佳而产生的沿套管传播的波场。
1 SY/T7450-2019
3.5
套管谐振 casing resonance 因套管间、套管与地层间耦合不佳而产生的谐振，一般具有固定的频带，随时间衰减较慢。
3.6
电缆波cable wave 因电缆扰动及沿电缆传播引起的噪声，具有高速、高频特征，与电缆张力有关。
3.7
双程时校正剖面 zero-offset vSP upgoing wave two-way time aligned sections 零井源距VSP资料按初至时间进行双程传播时间校正，上行波校正到双程旅行时的剖面。
3.8
走廊叠加 corridor stack 将零井源距VSP资料按初至波时间进行双程传播时间校正后，取初至以下一定时间或深度范围
内的各道叠加。 3.9
波场分离wavefield separation 按照一定的规则对井中地震接收到的上下行波、纵横波及各种类型的干扰波进行有效分离的
过程。 3.10
共深度点投影变换VSPCDPtransform 将非零井源距VSP的上行波场数据的每个采样点从深度一时间域变换到反射点偏移距一深度域
的一种算法。 3.11
井间速度层析反演 cross-well velocity tomography inversion 进行井间地层速度反演的过程。一般将地下划分为若干网格，对每个单元给定初始速度值，通过
走时迭代更新速度模型，直至计算结果与实测的误差达到要求为止。 3.12
VSP桥式标定VSP bridge calibration 利用零井源距VSP上行波双程时校正部面、VSP走廊叠加剖面将深度域的测井资料、岩性资料
与时间域地面地震剖面进行对比，建立起地质层位与地震反射界面对应关系的过程。 3.13
三分量旋转three-component rotation 在波场沿炮检连线传播的假设条件下，利用初至波能量分布，通过数学运算求取三分量的原始方
位角。并通过失量合成原理求取质点振动方向和波场振幅或某一确定方向和振幅，并旋转至确定方向的过程。 3.14
下行子波反裙积 down-going wave wavelet deconvolution 利用VSP下行波提取子波，进行子波反褶积的方法。
3.15
声波曲线校正correction of sonicloggingbyVSP 在保持声波测并深度采样和速度对关系不变的情况下，利用VSP速度对声波时差测并速度进
行的背景速度校正。
2 SY/T 7450—2019
4基础工作 4.1 基础资料
基础资料应包括以下内容：
原始井中地震采集数据。 采集工程技术设计、施工总结。 仪器班报。 测量成果及数据。
4.2资料收集 4.2.1地震地质资料
地震地质成果宜包括以下内容：
过井地面地震资料、解释方案、构造图及有关分析图件。 地面地震速度资料。 表层结构数据（小折射、微测井等静校正成果或其他表层结构模型信息）。 地面地震处理基准面、填充速度。 地面地震处理成果报告。 观测井所在工区的地面地震资料解释与综合研究报告。 观测井开发动态数据及油藏剖面图件。
4.2.2筒及测试资料
井筒及测试成果宜包括以下内容：
作业井基本井况数据（包括补心高度等信息）。 井轨迹数据。 作业井分层数据表。 完井地质总结报告。 综合录井图。 测井曲线数据（包括声波、伽马和密度等）。 测井解释资料。 邻井基本井况数据。 邻井分层数据表、完井地质总结报告、综合录井图。 邻井测井曲线数据、井轨迹数据、测井解释成果。 作业井及邻井试油试气及油气生产数据。 井身结构、固井等其他资料。
4.2.3邻井VSP成果
邻井VSP成果宜包括以下内容：
采集工程技术设计、施工总结。 原始VSP地震数据。 仪器班报。 -VSP处理解释成果数据。
3 SY/T7450—2019
-VSP处理解释成果报告。
4.3资料要求
资料要求包括：
各项基础资料应是正式成果，中间成果仅作参考，应用时应注明。 用于处理解释的井中地震基础资料应符合SY/T5454的规定。 -地面地震数据格式应符合GB/T33685的规定。 地面地震静校正数据应包括激发点、接收点静校正量或表层结构数据。 过井或近井地面地震剖面应包括坐标、线道号等道头信息，并说明处理基准面高程、填充速度。
4.4处理解释准备工作
准备工作宜包括：
根据井中地震设计，明确地质任务和处理解释要求。 了解井中地震资料采集情况，地表特征和原始资料品质。 根据以往成果资料及解释报告，了解工区资料特点、地质构造特征和处理解释难点。 WalkawayVSP、WalkaroundVSP、3DVSP及井间地震项目应完成资料处理解释设计。
5井中地震数据处理 5.1基本处理流程
井中地震数据基本处理流程如图1所示。
数据预处理
TAR因子与Q值计算
初至拾取
速度与各向异性参数提取
波场校正
-
提取下行波子波
波场分离
反褶积
一
地面地震成像速度场层位信息
速度建模
1
走廊叠加/成像
后期处理
图1井中地震资料基本处理流程 SY/T74502019
5.2主要处理工序 5.2.1预处理
预处理包括：
将井中地震数据格式正确解编或转换为井中地震数据处理系统使用的数据格式。 一 定义激发点和接收点坐标，高程和深度。 极性确定，井中地震数据处理中通常规定使用正常极性，即下行波初至上跳（负值）。
一
一剔除不正常的炮、道和异常振幅值。 一压制井筒波、套管波、套管谐振、电缆波等噪声。
5.2.2初至拾取
初至拾取包括：
利用井中地震三分量初至波形拾取直达波到达旅行时间，垂直分量能量较弱时应考虑在三分量合成的模数道上拾取初至。
根据井中地震资料横波或转换横波发育情况，进行横波或转换横波速度求取或成像时，应在
水平分量旋转的基础上拾取下行横波或转换横波初至时间。
5.2.3波场校正
波场校正应包括：
旋转校正：斜井零井源距VSP、非零井源距VSP、WalkawayVSP、WalkaroundVSP、 3DVSP和井间地震资料应进行三分量旋转处理。 时差校正：包含激发点静校正及剩余静校正。
一振幅校正：依据TAR值进行球面扩散振幅补偿处理；求取共炮集三分量初至统计能量进行
炮点振幅一致性校正处理。 子波校正：采用不同震源施工的工区，应对不同震源的资料进行子波整形处理；井中重复激发子波差异较大时，应进行子波整形处理。
5.2.4地层参数求取
零井源距VSP资料应求取地层时深关系、平均速度、层速度、真振幅恢复因子TAR和地层品质因子Q：WalkawayVSP和3DVSP资料应在静校正基础上根据走时估算地层Thomsen弱各向异性参数（n、和)。 5.2.5波场分离
利用并中地震三分量波场偏振和速度信息进行各种波场的分离，提取和分离用于成像的波场，去
除其他波场。VSP资料主要分离出上行反射波或下行多次反射波：井间地震资料应提取上行和下行反射波波场。 5.2.6反褶积 5.2.6.1VSP反褶积一般包括下行子波反褶积和上行波预测反褶积，下行子波反褶积算子从分离的下行波中提取，上行波预测反褶积算子从上行波统计获得。 5.2.6.2反褶积处理后应达到压制多次波。提高子波一致性和分辨率的目的。
5
