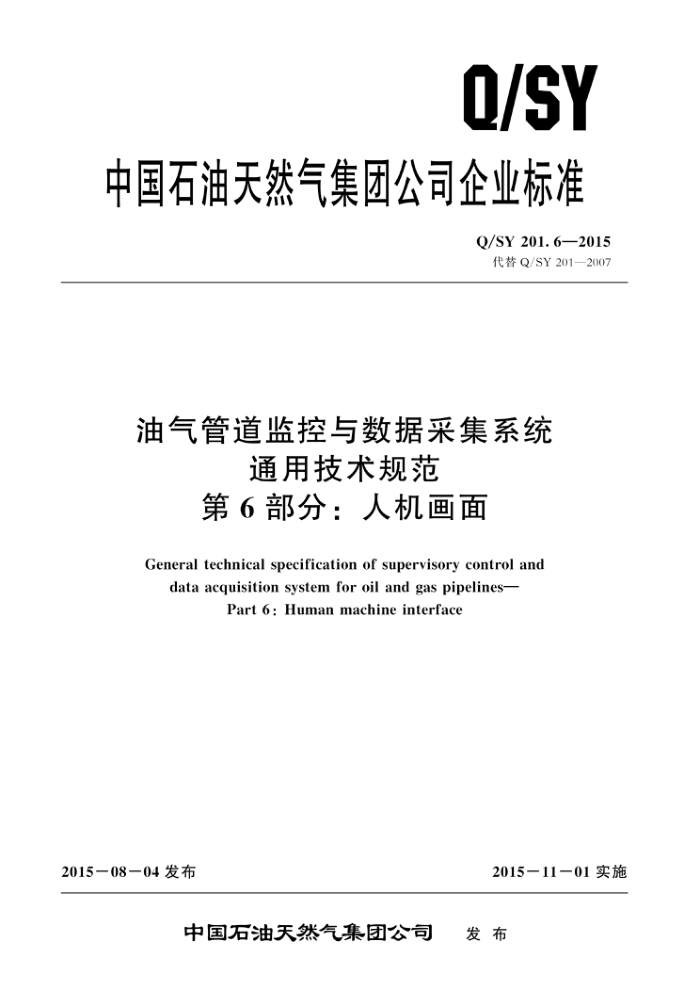

Q/SY
中国石油天然气集团公司企业标准
Q/SY 201.6—2015 代替Q/SY201—2007
油气管道监控与数据采集系统
通用技术规范第6部分：人机画面
Generaltechnical specification of supervisory control and
data acquisition system for oil and gas pipelines-
Part 6: Human machine interface
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY201.6—2015
目 次
前言
1I
范围规范性引用文件术语和定义一般要求技术要求及指标图形符号画面结构附录A（资料性附录） 油气管道主要设备图符及颜色附录B（资料性附录） 各级画面内容及样式示例参考文献
1
2
2
4
5
6
7
14
20
37 Q/SY201.6—2015
前言
Q/SY201《油气管道监控与数据采集系统通用技术规范》分为10个部分：
第1部分：功能设置；一第2部分：系统安全；第3部分：设备编码；一第4部分：数据需求与管理；一第5部分：报警管理；一第6部分：人机画面；一第7部分：控制器程序编制；一第8部分：过程控制逻辑图；
第9部分：站场控制系统设计与集成；
-
第10部分：数据网络。 本部分为Q/SY201的第6部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY201一2007《油气管道监控与数据采集系统通用技术规范》的第11章。本部分
与Q/SY201一2007第11章的内容相比，主要技术差异如下：
将“通用要求”分解为“一般要求”和“技术要求及指标”两部分，补充了人机画面涉及的控制命令要求（见第4章和第5章，2007年版的11.1）；
一将“画面模板”改为“画面分区”和“画面层次”两部分（见7.1和7.2，2007年版的
11. 2. 1) ; 一增加了各分区画面占屏幕百分比数据要求（见7.1）；一将“HMI画面及功能”进行细化，按照画面层级顺序进行分级描述（见7.3～7.6，2007年
版的11.2.2）；增加设备操作及控制逻辑面板为第四级画面，并进行了描述和说明（见7.6）；一对各种图符及画面样例进行了修改和完善，对各级层面的重点画面进行了梳理和补充，并汇总成附录（见附录B，2007年版的图1至图13）。
一 -
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心、管道分公司、西气东输管道分公司、西部管道分公司、北
京天然气管道有限公司。
本部分主要起草人：沈亮、刘振方、张增强、唐善华、殷炳纲、郭祎、张麟、程德发、董秀娟、 王海峰、金俊文。
II Q/SY201.6—2015
油气管道监控与数据采集系统通用技术规范
第6部分：人机画面
1范围
Q/SY201的本部分规定了油气管道监控与数据采集（SCADA）系统人机画面的一般原则、技
术要求、图形符号、画面结构等相关内容。
本部分适用于油气管道SCADA系统人机画面的设计、开发及维护管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY201.4油气管道监控与数据采集系统通用技术规范 第4部分：数据需求与管理 Q/SY201.5油气管道监控与数据采集系统通用技术规范 范第5部分：报警管理
3术语和定义
下列术语和定义适用于本文件。
3. 1
一级画面 thefirstlevel diagram 显示管网系统综合信息画面，主要有管网总览图、管网综合表等，也称管网级画面。
3. 2
二级画面 the second level diagram 显示单条或多条管道系统信息的图形或数据表格画面，也称管线级画面。
3. 3
三级画面 the third level diagram 显示单座站或合建站场的工艺流程、设备状态以及运行参数的图形和表格，也称站场级画面。
3. 4
四级画面 thefourth level diagram 显示设备控制、逻辑操作及数据信息的弹出画面，也称面板级画面。
3. 5
调度员 operator 负责监控某条管道或站场运行的工作人员，包括中控调度员和站控调度员。
一般要求
Y
4.1应遵循美观实用性设计原则，做到画面颜色、图形线条、画面结构简洁清晰。 4.2同类型画面在外观和特征上应保持一致。 4.3应通过提示和反馈信息来指导调度员。
1 Q/SY201.6—2015
4.4 应保证画面操作的安全性、高效性。 4.5应考虑兼容性，人机画面设计应满足多屏显示屏及不同显示分辨率的要求 4.6本部分中数据上传应符合Q/SY201.4的要求。
5技术要求及指标
5.1画面调用显示 5.1.1 同一层级的画面默认显示位置应一致，不同级别的画面默认显示位置宜区别开。 5.1.2新调用出的画面默认显示应置于最顶层。 5.1.3控制面板及信息对话框默认显示位置应处于父窗体的显示范围内，且始终处于各级画面之上。 5.1.4画面中显示的动态模拟量参数被鼠标点击后可弹出对话框，显示该参数的数据类型、趋势和报警限等相关信息。 5.1.5画面中显示的远控设备被鼠标点击后可弹出显示该设备状态、报警及操作命令等信息面板， 5.2文字、颜色和图形线条 5.2.1人机画面（HMI一HumanMachineInterface）应采用中文宋体，不同画面中的相同类型或级别的文字大小宜统一。 5.2.2动态变量应高亮度突出显示，背景颜色采用黑色背景。 5.2.3控制流程图画面原则上依据P&ID图，左上进，并按收发球筒区在上，泵区（压缩机区）在下分区布置 5.2.4流程线的设计，应依照下列细则执行：
收发油、正输、越站、收发球等主流程线路用2倍实线表示（立体线）；一其他非主流程的线路用1倍实线表示（非立体线）； - 尽量避免交叉线。不能避免交叉时，应遵循断辅留主，同级别线形断垂直线的原则；一一流向接从左到右原则，多幅画面构成的站场流程图，画面接工艺流程顺序衔接，衔接管线应
与注号相对应。
5.2.5应保持屏幕上下左右平衡，使用最少的转角与交叉线。 5.2.6画面中同类对象外观风格上应一致，图表应包括标题，图形符号应包含设备标识。 5.2.7应避免产生视觉干扰，包括但不仅限于：大的填充实体、大的闪烁对象、闪烁的工艺流程（非正常条件除外）、对监控无实际意义的信息。 5.3控制命令 5.3.1设定值命令操作应考虑超限管理，超过工艺控制量程限制输人无效并给出提示信息。 5.3.2控制命令应设置一次“确认”命令，即完成“命令按钮”和“执行按钮”两步点击才实际下发执行。 5.3.3ESD命令人工下发至少包含两次确认，即完成“命令按钮”、“反馈确认按钮”和“执行按钮” 三步点击才实际下发执行；若现场PLC无命令接受反馈确认点，则可通过弹出强制模式对话框进行确认。命令下发后可根据操作情况提供调度员报告性或警告性的信息。 5.4技术指标 5.4.1显示画面的分辨率最低为1280×1024。 5.4.2画面调用至有效显示出的时间应小于4s，服务器数据库到画面数据信息的刷新时间应小于10s。 2 Q/SY201.6—2015
表2(续）符号 S D DTn VL I W WF
序号 15 16 17 18 19 20 21
单位 r/min kg/m kg/m V A kw
参数名称压缩机/泵转速
小数点后位数
0 4 4 2 2 2 2
密度标准参比条件的密度
电压电流功率功率因数
7 画面结构
7. 1 画面分区 7. 1. 1 SCADA系统工作站统 一模板分区要求 （如图1所示）：
页眉区；监控区；页脚区。
页眉区
监控区
页脚区
图1 画面分区示意图
7.1.2 页眉区模板要求：
高度：宜占整个屏幕高度的6%；背景：深蓝色，RGB（64，128，128）；内容：至少应包含进入一级画面、二级画面、系统工程师调试、调度员注销、换班、退出系统的导航功能图标，并能在导航栏显示登陆系统用户信息和计算机名。
7.1.3 监控区模板要求
.
高度：宜占整个屏幕高度78%；背景：黑色；
4 Q/SY201.6—2015
一字体大小：参数显示字体采用8磅至12磅：一一内容：各层级画面均可在此显示，若为多个显示屏配置，则除主屏外其他各屏也属监控区；
全屏画面不宜放在主屏显示，可设置默认显示在非主屏监控区。
7.1.4页脚区模板要求：
一高度：宜占整个屏幕高度的16%； - 背景：黑色；一一内容：包含实时报警信息区和系统状态信息区，两区分别占整个屏幕的13%和3%。实时报
警信息区显示实时报警并能通过点击确认报警信息；系统状态信息区显示日期、时间及主备服务器状态信息（包含实时服务器和历史服务器），当服务器状态异常时通过背景及文字闪烁变化给出提示。
7.2画面层次
画面自高至低依次分为4个层次：一级画面、二级画面、三级画面和四级画面。 7.3一级画面 7.3.1一级画面构成
一级画面包括管网总览图、管网节点图、管网综合统计表、管网通信信道状态图和液体管道管网库区库存总览表。 7.3.2管网总览图 7.3.2.1以清晰的中国地图为底图，显示管道地理走向，在役管道实曲线表示，在建或规划管道虚线表示，图左下角列表显示管网中管道主要参数，图中应标注省市名称及行政区划边界，标注首末站、交叉站、油库/储气库的符号和名称，可参见图B.1。 7.3.2.2重点突出管道走向，应支持局部缩放和拖动，当鼠标置于任一管道即可高亮显示该管道，点击鼠标右键则进入该管道的走向示意图，左键则进入该管道系统总控制面板。 7.3.2.3管网图左侧应列有“管网节点图”、“信道状态图”、“管网综合统计表”、“库区总览表”按钮，单击进人相关画面。 7.3.3管网节点图 7.3.3.1显示管道的首末站、中间站、分输/注人计量站、清管站、油管道运行库、天然气管道储气库的符号及名称，并添加图例进行说明，可参见图B.2。 7.3.3.2重点突出管网结构和主要运行参数；鼠标左键单击管道进人管道综合画面，鼠标左键单击站场可进人该站场的工艺流程图画面，图可拖动。 7.3.3.3宜在场站标识符对应处标注流量，天然气管道流量单位为10*m"/d，液体管道流量单位为 m/h。站场标识符图例参见表A.3。 7.3.4管网综合统计表 7.3.4.1以列表方式展示各管网所辖管道的总体运行参数情况，纵向排列为管网所辖各管道，横向排列为各管道关键性参数。 7.3.4.2天然气管道主要显示进气、销气、转供、地库注/采气的流量数据，可参见表B.1。 7.3.4.3液体管道至少应显示24h累计输油、首站出站流量、末站进站流量、管存批次数、全线总节流、泵机运行数、不备用机组数，可参见表B.2，
5
