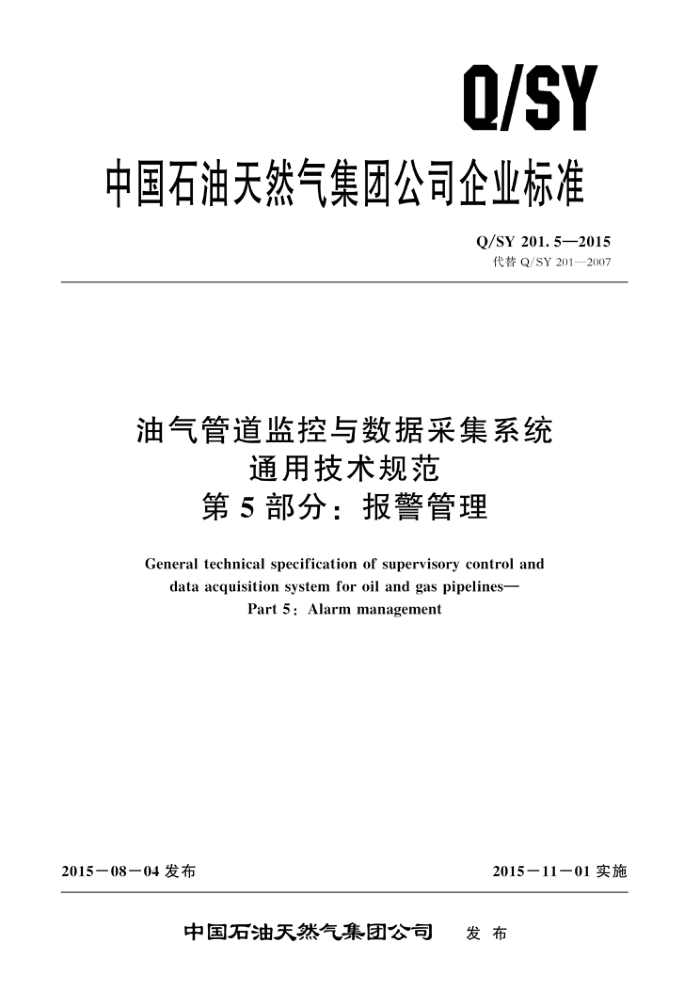

Q/SY
中国石油天然气集团公司企业标准
Q/SY 201.5—2015 代替Q/SY201—2007
油气管道监控与数据采集系统
通用技术规范第5部分：报警管理
General technical specification of supervisory control and
data acquisition system for oil and gas pipelines-
Part5:Alarmmanagement
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY201.5—2015
目 次
前言
1I
范围规范性引用文件 3 术语和定义
1
2
一般要求报警分级报警显示报警管理与测试
4
5
2
2
6
7
附录A（资料性附录） 输油管道主要报警分级附录B（资料性附录） 输气管道主要报警分级 Q/SY 201.5-2015
前育
Q/SY201《油气管道监控与数据采集系统通用技术规范》分为10个部分：
第1部分：功能设置；一第2部分：系统安全：
第3部分：设备编码； —第4部分：数据需求与管理；第5部分：报警管理；第6部分：人机画面；第7部分：控制器程序编制：第8部分：过程控制逻辑图；第9部分：站场控制系统设计与集成：
第10部分：数据网络。 本部分为Q/SY201的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY201一2007《油气管道监控与数据采集系统通用技术规范》中的第10章，与 Q/SY201一2007中第10章的内容相比，主要技术差异如下：
- 增加了报警管理的一般要求（见第4章）：
对报警等级进行了重新定义。并对主要报警进行了分级（见第5章。2007年版的10.1）；
-
一将报警响应改为报警显示（见第6章，2007年版的10.2）；一对报警响应进行了重新规定（见6.5）一增加了报警管理与测试相关要求（见第7章）。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并
归口。
本部分起草单位：北京油气调控中心、管道分公司、西部管道分公司、西气东输管道分公司、北京天然气管道有限公司，
本部分主要起草人：殷炳纲、刘振芳、张增强、唐善华、沈亮、郭祎、程德发、董秀娟、王海峰、金俊文。
L Q/SY201.5—2015
油气管适监控与数据采集系统通用技术规范
第5部分：报警管理
1范围
Q/SY201的本部分规定了油气管道监控与数据采集（SCADA）系统的报警分级、显示、管理和测试等相关内容。
本部分适用于油气管道SCADA系统报警的设计、开发、测试和管理维护。
2想范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的号用文件，仅注日期的版本适用于本文件。尼是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
Q/SY201.6油气管道监控与数据采集系统通用技术规范第6部分：人机画面
3术语和定义
下列术语和定义适用于本文件。
3. 1
事件event 可以被系统识别的操作和信息。
3.2
报誉警通过声、光或两者一起的断续变化以便达到引起注意的方法，发出有异常状态存在的信号的设备
或功能。
4一般要求
4。1 报警应实时准确反映设备或参数的异常变化，且报警信息易于理解，可读性强。 4,2 报警应进行分级，并根据报警的不同等级和产生时间进行顺序实时显示。 4.3 站场报警宜进行分类，对同一设备的一类报警可在中控进行综合显示。 4.4 同一报警信息不应反复出现，异常工况下不应出现过多的报警信息。 4.5 报警管理系统应具备报警和事件收集、实时监测、历史查询、报警抑和打即输出等项能，并可提供关键性能指标清单。 4。中控报警和站控报警信息应保持一致。站控报警应全面反映站场所有远控设备和参数变化，中控报警根据其职责权限和运行需要的实际情况。可是站控报警的全部或一部分。 4。7 模拟量报警信息应由PLC/RTU产生。 4.8 报誉信息按不同用户权限进行区分显示。 4.9 应避免过量的高优先权报警，系统中I级报警、Ⅱ级报警、Ⅱ级报警的数量比例宜分别为5% 15%，80%
1 Q/SY201.5—2015
4.10 报警管理应提供调度员自设提示信息功能（为满足监控需要，调度员在生产过程中对主要工艺变量预置上下限值，当实际运行参数达到限值时，系统产生一个提示信息。不同调度员根据不同的运行工况，可设定不同的提醒限值，此限值仅用于提醒作用，不影响系统内参与逻辑保护的工艺限值），信息产生后在实时报警栏中闪烁显示，底色为黑色，字体为白色，并且伴有不同的声音提示。 4.11各类报警、调度操作命令及设备状态改变等信息应完整记录在系统事件记录中。
5报警分级
5.1报警等级分为三级：I级（最高级）报警、Ⅱ级（中级）报警、Ⅲ级（低级）报警。 5.2I级报警：管道运行发生的异常变化已经或正在影响或威胁管道的安全运行，报警产生后应立即采取应急处理措施，该报警属于严重事件报警。 5.3Ⅱ级报警：管道运行发生的异常变化将要影响或威胁管道的安全运行，报警产生后应快速采取应急处理措施，该报警属于重要事件报警。 5.4Ⅲ级报警：管道运行发生的异常变化可能会影响或威胁管道的安全运行，报警产生后需引起重点关注，该报警属于一般事件报警。 5.5输油管道主要报警分级参见附录A，输气管道主要报警分级参见附录B。
6报警显示
6.1报警信息 6.1.1中心控制系统的实时报警信息包括：报警时间、管道名称、站场名称、报警信息描述、点名。 站场控制系统的实时报警信息无“管道名称”项和“站场名称”项。 6.1.2中心控制系统的历史报警信息包括：报警时间、管道名称、站场名称、报警信息描述、点名、 点名描述、报警状态、报警级别、确认时间、帮助信息等。站场控制系统的历史报警无“管道名称” 项和“站场名称”项。 6.2报警颜色及声音 6.2.1每一级别的报警信息应使用唯一的颜色界面。报警显示颜色见表1。
表1报警显示颜色
字体颜色红色黄色绿色
底色黑色黑色黑色
报警级别 I级报警 Ⅱ级报警 Ⅲ级报警
6.2.2每一级别的报警应设置唯一的报警声音。 6.2.3报警信息未被确认前，报警栏中的报警项一直闪烁，并持续发出相应的报警声音，确认后不再闪烁且声音消失。 6.3报警显示画面 6.3.1 实时报警画面：用于显示实时产生的报警。实时报警画面分为：最上部分为最高级报警I级，之后逐级排序。相同级别报警按时间倒序排列，最上面的为最新报警。 2 Q/SY201.5—2015
6.3.2历史报警画面：用于各类报警的查询。应提供过滤报警显示列表的功能，调度员可以根据 “时间”、“报警中”、“非报警中”、“已确认”、“未确认”、“场站”、“点名”、“报警级别”等作为索引来过滤和分类显示报警信息。历史报警按照时间顺序显示。 6.3.3报警抑制/使能画面：调控中心报警系统中宜设置报警抑制/使能画面，此画面用于显示一条管线所有被抑制的报警信息，应提供解除抑制报警的功能。 6.3.4画面中设备或参数报警通过图标的闪烁和颜色的改变进行显示，报警确认后图标不再闪烁但图标颜色保持不变，直到报警清除后恢复正常
6.4报警输出 6.4.1报警信息应按照报警时间顺序显示在规定的报警文档内，并进行历史归档。 6.4.2报警信息应可分级打印，并可用通用软件浏览。 6.5报警响应 6.5.1站场设备故障报警，由现场人员排除后再予以确认 6.5.2调度员实时监控报警画面，报警信息一经产生，调度员需快速识别，报警信息可单条和整页确认。 6.5.3 I级报警产生后，中控调度员及站场人员应立即采取应急措施 6.5.4 Ⅱ级报警产生后，中控调度员应快速采取应急措施。 6.5.5I Ⅲ级报警产生后，中控调度员及站场人员对报警信息进行确认，确认后消除。 6.5.6误报警信息产生后，应经过现场确认后解除。如果同一误报警反复出现，调度员应通知相关单位分析产生原因并解决。
+
7报警管理与测试
7.1用户权限 7.1.1系统管理员级：具有SCADA报警管理、组态及修改程序及确认系统报警的权限。 7.1.2调度员级：具有浏览查阅管道实时和历史报警信息、报警信息确认的权限， 7.1.3浏览级：具有浏览查阅管道实时和历史报警信息的权限，但没有报警确认及自设预警提醒值的权限。 7.2报警维护 7.2.1应根据调度员使用情况，通过报警管理性能检测手段，不断进行报警完善改进， 7.2.2应制定报警关键性能指标，并定期进行数据分析，提升系统性能，每10min平均报警数宜小于10次。 7.2.3报警的更改应通告相关调度员，并作相应更改记录。 7.3报警测试 7.3.1报警测试应结合SCADA功能测试进行。 7.3.2 应编制报警测试方案和测试记录表格。 7.3.3测试由编程人员、设计人员、调度员等参加并实施。 7.3.4测试不应对人、环境、设备产生危害，不应影响管道的正常运行，对报警进行抽样测试。 7.3.5测试完成后应对系统进行评价，并制定持续改进计划。
3 Q/SY201.5—2015
附录A （资料性附录）
输油管道主要报警分级
输油管道主要报警分级见表A.1。
表A.1 输油管道主要报警分级描述
设备种类
中控报警级别
站控报警级别
Ⅲ级 Ⅲ级 Ⅲ级 II级 I级 I级 Ⅲ级 Ⅲ级 Ⅲ级 II级 Ⅱ级 Ⅲ级 Ⅲ级 Ⅲ级 I级 I级 Ⅲ级 Ⅲ级 Ⅲ级 I级 I级 I级 I级 I级 I级 I级 I级 II级 I级
Ⅲ级事件记录 Ⅲ级 Ⅱ级 I级 I级事件记录事件记录 Ⅲ级 I级 I级 Ⅲ级 Ⅲ级 Ⅲ级 I级 I级事件记录 Ⅲ级 Ⅲ级 I级 I级 I级 I级 I级 I级 I级 I级 I级 I级
电动阀开/关到位电动阀中间态
电动阀 电动阀就地/远控
电动阀故障报警电动阀偏差报警调节阀故障信号调节阀手动/自动切换调节阀手动/自动切换命令调节阀就地/远控信号调节阀主调/被调选择状态加热炉故障报警加热炉就地/远控加热炉运行/停止信号加热炉的启动/停止命令泵机组检测参数高高报泵机组检测参数高报泵的启动/停止命令泵机组就地/远控启泵成功报警启泵失败报警泵机组故障泵ESD锁定状态罐位高/低报警罐位高高/低低报警可燃气体报警器故障可燃气体浓度高报
调节阀
加热炉
输油泵机组
罐
火气类 可燃气体浓度高高报
火焰探测器故障火焰探测器报警
4 Q/SY201.5—2015
表A.1（续）
描述
设备种类
中控报警级别
站控报警级别
I级事件记录 I级 I级 I级 I级 I级 I级 Ⅲ级 I级 I级 I级 I级 I级
I级 Ⅲ级 I级 I级 I级 I级 I级 I级 Ⅲ级 I级 I级 I级 I级 I级
中心/站控切换信号场站综合复位命令压力/流量/液位开关报警清管球指示器通过报警站场关闭报警信号站场关闭触发信号通信中断报警水击及ESD保护程序触发
其他
水击及ESD
保护程序 水击及ESD保护程序执行成功
水击及ESD保护程序执行失败变量（温度、压力、流量等）产 高报
输油工艺 变量（温度、压力、流量等）亻 低报变量
变量（温度、压力、泛 流量等） 高高报变量（温度、压力、流量等） 低低报
