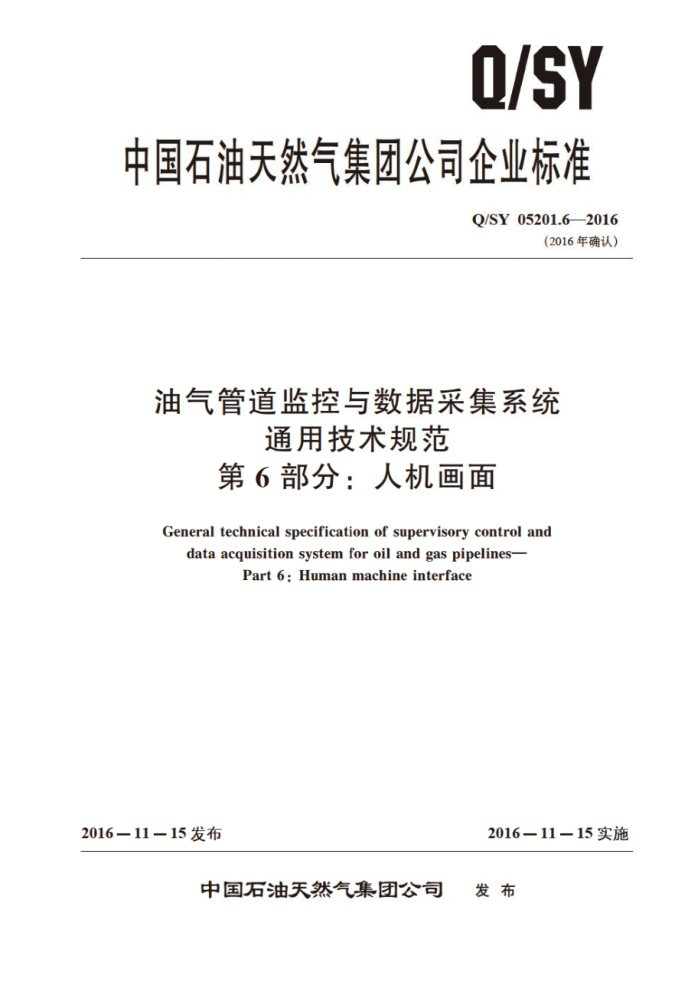

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05201.62016
（2016年确认）
油气管道监控与数据采集系统
通用技术规范第6部分：人机画面
General technical specification of supervisory control and
data acquisition system for oil and gas pipelines
Part 6: Human machine interface
2016-11－15发布
2016－11－15实施
中国石油天然气集团公司 发布 Q/SY05201.6—2016
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY201.6—2015修改为Q/SY05201.6—2016。 Q/SY05201.6—2016
目 次
前言
-
范围 2 规范性引用文件 3 术语和定义 4 一般要求 5 技术要求及指标
图形符号画面结构
6
附录A（资料性附录） 油气管道主要设备图符及颜色附录B（资料性附录） 各级面面内 容及样式示例参考文献
14
++++
21
37 Q/SY05201.6—2016
前 創言
Q/SY05201《油气管道监控与数据采集系统通用技术规范》分为10个部分：
第1部分：功能设置；第2部分：系统安企第3部分：设备编码：第4部分：数据需求与管理：第5部分：报警管理；第6部分：人机画面第7部分：控制器 器程序编制：第8部分：过程控 制逻辑图第9部分：站场控制系统设计与集成；第10部分：数据网络
本部分为Q/SY05201的第6部分。 本部分按照GB/T1.1- 2019 标准化工作导则 第1部分 标准的结构和编写》给出的规则
起草。
本部分代替Q/SY201 2007油气管道监控与数据采集系统近用技术规范》的第11章。本部分与Q/SY201一2007第11章的内容相比，主要技术差异如下，
将“通用要求”分解为“一般要求”和“技术要求及指标”两部分，补充了人机画面涉及的控制命令要求（见第4章和第5章，2 2007年版的11.1)；将“画面模板”改为“画面分区”和“画面层次”两部分（见7.1和7.2，2007年版的 11.2. 1) ; 增加了各分区画面占屏幕百分比数据要求（见7 将“HMI画面及功能”进行细化，按照画面层级顺序进行分级措述（见7.3～7.6，2007年版的11.2.2）；增加设备操作及控制逻辑面板为第四级而面，并进行了插还和说 明（见7.6)；对各种图符及画面样例进行了修改和完兽，对各级层面的重点画面进行了梳理和补充，并汇总成附录（见附录 B.2007 年版的图1至图13）。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调挖中心、管道分公司、西气东输管道分公司、西部管道分公司、北京天然气管道有限公司，
本部分主要起草人：沈亮、刘振方、张增强、唐善华、殷炳纲、郭祎、张麟、程德发、董秀娟、 王海峰、金俊文。
II Q/SY05201.6—2016
油气管道监控与数据采集系统通用技术规范
第6部分：人机画面
范围
1
Q/SY05201的本部分规定了油气管道监控与数据采集（SCADA）系统人机画面的一般原则、技术要求、图形符号、画面结构等相关内容，
本部分适用于油气管道SCADA系统人机画面的设计、开发及维护管理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包打所有的修改单）适用于本文件。
Q/SY05201.4油气管道监控与数据采集系统通用技术规范第4部分：数据需求与管理 Q/SY05201.5 5油气管道监控与数据采集系统通用技术规范第5部分：报警管理
3 术语和定义
下列术语和定义适用于本文件。
3. 1
一级画面 the first level diagram 显示管网系统综合信息画面，主要有管网总览图、管网综合表等，也称管网级画面。
3. 2
二级画面 thesecond level diagram 显示单条或多条管道系统信惠的图形或数据表格画面：也称 管线级面面。
3.3
三级画面 the third level diagram 显示单座站或合建站场的工艺流程、设备状态以及运行参数 文的图形和表格，也称站场级画面。
3. 4
四级画面 thefourth level diagram 显示设备控制、逻辑操作及数据信息的单出画面，也称而板级面面。
3. 5
调度员 operator 负责监控某条管道或站场运行的工作人员，包括中控调度员和站控调度员。
4 一般要求
4. 1 应遵循美观实用性设计原则，做到画面颜色、图形线条、画面结构简洁清晰。 4. 2 同类型画面在外观和特征上应保持一致。 4. 3 应通过提示和反馈信息来指导调度员。
1 Q/SY05201.6—2016
4.4应保证画面操作的安全性、高效性。 4.5应考虑兼容性，人机画面设计应满足多屏显示屏及不同显示分辨率的要求。 4.62 本部分中数据上传应符合Q/SY05201.4的要求。
5 技术要求及指标
5. 1 画面调用显示 5. 1. 1 同一层级的画面默认显示位置应一致，不同级别的画面默认显示位置宜区别开。 5. 1. 2 新调用出的画面默认显示成置于最顶应 5.1.3控制面板及信息对话框默认显示位置应处于父窗体的显示范回内， 且始终处于各级画面之上。 5.1.4 画面中显示的动态模拟量参数被鼠际点击后可弹出对话框，显示该参数的数据类型、趋势和报警限等相关信息。 5.1.5 画面中显示的远控设备被鼠标点击后可弹出显示该设备状态、报警及操作命令等信息面板。 5.2 文字、颜色和图形线条 5.2.1 人机画面（HMI一HunianMachineInterface）应采用中文宋体 不同画面中的相同类型或级别的文字大小宜统一。 5.2.2动态变量应高亮度突出显示， 背景颜色采用黑色背景。 5.2.3控制流程图画面原则上依据P&ID图， 左上进， 并按收发球筒区在上，泵区（压缩机区）在下分区布置。 5. 2. 4 流程线的设计，应依照下列细则执行：
收发油、正输、越站、收发球等主流程线路用2倍实线表示（立体线）；其他非主流程的线路用1倍实线表示（非立体线）；尽量避免交叉线。不能避免交叉时，应遗循断辅留主， 同级别线形断垂直线的原则；流向按从左到右原则，多幅画面构成的站场流程图，画面按工艺流程顺序衔接，衔接管线应与注号相对应。
5. 2.5 应保持屏幕上下左右平衡， 使用最少的转角与交叉线 5.2.6 画面中同类对象外观风格上应一政，图表应包括标题 图 形行号！ 应包含设备标识。 5.2.7 应避免产生视觉干扰．包括但不仅限于：大的填充实体、大的闪烁对象、闪烁的工艺流程（非正常条件除外）、对监控无实际意义的信息 5. 3 控制命令 5.3.1 设定值命令操作应考虑超限管理，超过工艺控制量程限制输人无效并给出提示信息。 5.3.2控制命令应设置一次“确认”命今，即完应 “命今按钮”和“执行按钮”两步点击才实际下发执行。 5.3.3 ESD命令人工下发至少包含两次确认，即完成“命令按钮”、“反馈确认按钮”和“执行按钮” 三步点击才实际下发执行；若现场PLC无命令接受反馈确认点，则可通过弹出强制模式对话框进行确认。命令下发后可根据操作情况提供调度员报告性或警告性的信息。 5.4 技术指标 5. 4. 1 显示画面的分辨率最低为1280×1024。 5. 4. 2 画面调用至有效显示出的时间应小于4s，服务器数据库到画面数据信息的刷新时间应小于10s。 2 Q/SY05201.6—2016
表2(续) 符号 s D DTn VL I W WF
序号 15 16 17 18 19 20 21
单位 r/min kg/m kg/m V A kw
参数名称压缩机/泵转速
小数点后位数
0 4 4 2 2 2
密度标准参比条件的密度
电压电流功率功率因数
-
7 画面结构 7. 1 画面分区 7. 1. 1 SCADA系统工作站统 模板分区要求（如图1所示）：
页眉区；监控区；页脚区。
项眉区
监控区
R虹区
图1 画面分区示意图
7. 1. 2 页眉区模板要求：
高度：宜占整个屏幕高度的6%；背景：深蓝色，RGB（64，128，128）；内容：至少应包含进入一级画面、二级画面、系统工程师调试、调度员注销、换班、退出系统的导航功能图标，并能在导航栏显示登陆系统用户信息和计算机名。
7. 1. 3 监控区模板要求：
高度：宜占整个屏幕高度78%；背景：黑色；
