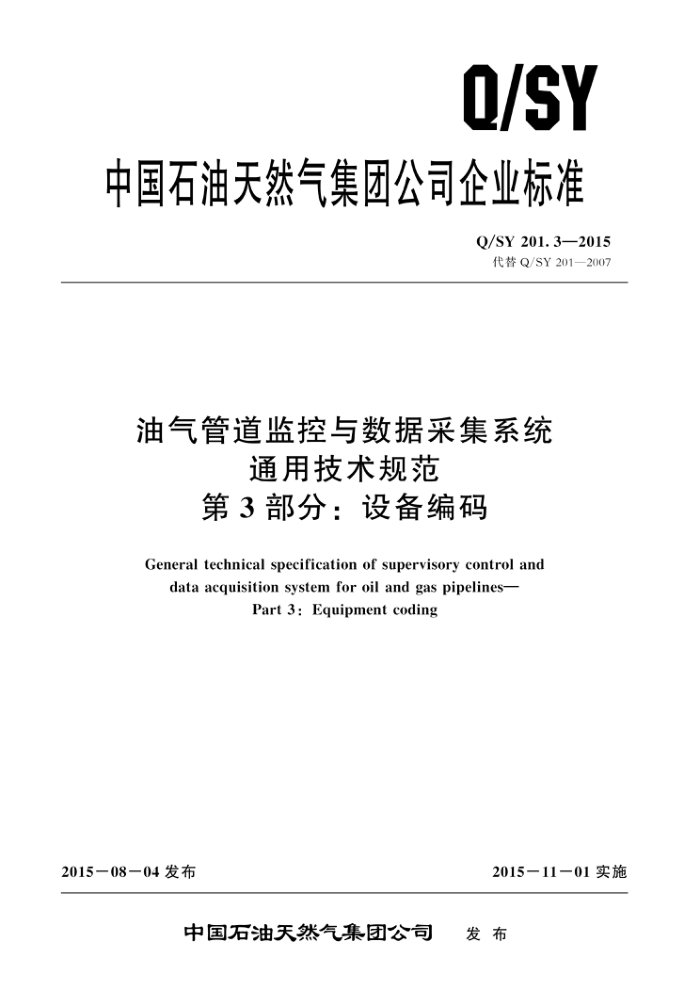

Q/SY
中国石油天然气集团公司企业标准
Q/SY 201.3—2015 代替Q/SY201—2007
油气管道监控与数据采集系统
通用技术规范第3部分：设备编码
General technical specification of supervisory control and
data acquisition system for oil and gas pipelines-
Part3:Equipment coding
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY201.3—2015
目 次
前言
1
范围术语和定义
1
2
3 一般要求
站场设备编码 5数据库标签编码与命名附录A（规范性附录） SCADA系统设备编码文字代号附录B（规范性附录） 典型仪表字母代号附录C（资料性附录） 主要工艺设备文字代号附录D（资料性附录) 现有及在建部分管道名称代码，附录E(资料性附录) 设备编码示例·
4
11
13
15 Q/SY201.3—2015
前 #創言
Q/SY201《油气管道监控与数据采集系统通用技术规范》分为10个部分：一第1部分：功能设置： —第2部分：系统安全第3部分：设备编码： ——第4部分：数据需求与管理； —第5部分：报警管理； ——第6部分：人机画面； —第7部分：控制器程序编制； —第8部分：过程控制逻辑图； —第9部分：站场控制系统设计与集成；一第10部分：数据网络。 本部分为Q/SY201的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替Q/SY201一2007《油气管道监控与数据采集系统通用技术规范》的第4章和第5章
与Q/SY201一2007中第4章、第5章的内容相比。主要技术差异如下：
一将站场工艺区域编号、工艺回路编号、设备序列编号整理为设备编码原则（见4.4，2007年
版的5.7，5.8和5.9）；将仪表回路编号改为工艺回路编号（见4.4.4及图1和图2，2007年版的图1和5.8）： -将扩展编号改为设备序列编号。取消扩展编号（见4.4.6及图1和图2，2007年版的图1和
5.9) ; 一对原数据库标签编码的命名规则进行了修改。数据库标签最长字符由20位改为21位。前
14位字符功能定义不变，增加了一位管道干线序号（管道干线序号适用于多条管道合建站场），用第15位字符标志（见5.1，2007年版的5.1）。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：北京油气调控中心、北京天然气管道有限公司、西气东输管道分公司、管道工程有限公司。
本部分主要起草人：邵铁民、闫峰、董秀娟、刘庆宏、梁志敏、吴岩、彭太瓣。
Ⅱ Q/SY201.3—2015
油气管道监控与数据采集系统通用技术规范
第3部分：设备编码
1范围
Q/SY201的本部分规定了油气管道工艺设备编码、监控与数据采集系统（SCADA）数据库标
签编码与命名方面的技术要求。
本部分造用于新建和改扩建管道的SCADA系统设备编码的设计、施工和运行管理。
2术语和定义
下列术语和定义适用于本文件。
2.1
工艺流程图 proccss flow diagram (PFD) 对某一工艺系统原理的具体描述。图上将标明系统内的主要设备、主要物流的流向、设备规格以
及流程关键点的操作变量。 2.2
配营与仪衰流程图 piping & instrument diagram (P&ID) 标明设备本身的管道、阀门、配件以及现场仪表和控制系统的流程图。
3一般要求
3.1 设备编码应满足管道设计、施工和运行的需要。 3.2 同一站场内设备编码应遵循唯一性原则。 3.3 同一类型站场同一工艺区域设备的编码和仪表位号编码应分别保持一致。
4站场设备编码
4.1 仪表位号中表示被测变量和仪表功能的文字代号
SCADA系统中设备编码所采用的文字代号按附录A编制。 4.2 典型仪表的字母代号
典型仪表字母代号按附录B编制。 4。3主要工艺设备的文字代号
主要工艺设备的文字代号以大写的英文字母表示，参见附录C。附录C中未包括的设备名称。 般取设备英文单词前1位～3位字母：若前1位～3位字母与已有文字代号重复。可从使用单词的首字母与中间任意字母的组合，选取的字母不超过4位。
1 Q/SY201.3—2015
4. 4 设备编码原则
4.4.1设备编码应符合图1的规定。
+ x X 0
+
0 0 0 0 0
X
设备序列编号（01~99）
工艺回路编号（1～99)
站场工艺区域编号（1~99）
管道干线序号（2～9)
设备功能编号（参见附录C）
图1 设备编码
4.4.2管道干线序号适用于多条管道合建站场，复线用2，三线用3，依次类推。 4.4.3站场工艺区域编号用两位数字表示，应按表1的规定执行；编号不足两位数时，第一位数字 0应省略。
表 1 站场工艺区域数字代号表
站场类型成品油站场工艺区进、出站区
序号 输气站场
数字代号
原油储罐工艺区工艺设备区罐区加热区及换热区主泵区计量标定区给油泵区燃料油罐系统（区）
原油站场工艺区
成品油储罐工艺区
工艺区进、出站（清管区）分离过滤区加热区及换热区压缩机区计量区调压区燃料气系统（区）放空区消防系统生活污水处理区仪表风区
1 2 3 4 5 6 7
1
进、出站区
工艺设备区
罐区加热区及换热区主泵区计量标定区给油泵区燃料油罐系统（区）装车卸车
罐区加热区及换热区主泵区计量标定区给油泵区燃料油罐系统（区）装车卸车 装/卸车、装船 装/卸车、装船系统
罐区加热区及换热区主泵区计量标定区给油泵区燃料油罐系统（区）
2 3 4 5 6 7
8 9 10 11
08 9 10 11
系统消防系统生活污水处理区仪表风区
系统消防系统生活污水处理区仪表风区
系统消防系统生活污水处理区仪表风区
消防系统生活污水处理区仪表风区
2 Q/SY201.3—2015
表1(续) 站场类型成品油站场工艺区含油污水处理区
成品油储罐 数字代号工艺区含油污水
序号
输气站场工艺区蒸发池排污罐区
原油站场工艺区含油污水处理区排污系统（区） 排污系统（区） 排污系统（区） 排污系统（区）
原油储罐工艺区含油污水处理区
12 13 14 15 16
12 13 14 锅炉房及供热系统 锅炉房及供热系统 锅炉房及供热系统 锅炉房及供热系统 锅炉房及供热系统 15
处理区
泄压系统
泄压系统混油处理系统
空冷器区
16
混油处理系统
4. 4. 4 工艺回路编号采用两位数字表示，回路编号不足两位数时，第一位数字0应省略 4.4.5同一区域内、相同回路的所有设备应统一编号。 4.4.6设备序列缩号不足两位数时，第一位数字0应保留，同一回路上的设备序列编号应按介质流向顺序编号。 4.4.7旁通回路上的设备编号的首位与主设备编号一致，末位按照介质流向顺序编号，并按“主设备一旁通一主设备....”的顺序排列。 4.4.8对于双向介质流动的回路设备编号按正输流程编号。 4.4.9同一取压位置的检测仪表编号应一致。 4.4. 10 放空、排污阀门分别按照放空区和排污区统一编号，不按各阀门所在区域编号。 4. 4. 11 管道于线序号适用于合建站，非合建站可省略于线序号。
5数据库标签编码与命名
5.1 调度控制中心数据库标签编码
5.1.1调度控制中心数据库标签名最多由21位字符（包括字母、数字）组成，前5位表示管道属性，后16位为站场属性。其编码应符合图2的规定。 5.1.2管道干线代号用3位字母表示。取管道名称拼音中的第一位字母的缩写，即为该管道编号。 名称较特殊管道的编号以不与其他管道重名为原则。现有部分管道名称代号参见附录D。 5.1.3管道支线编号采用两位数字（00～99）。其中，00用于干线。支线不再分类，支干线和支线：应从01开始顺排。先排列支干线，再排列支线，最后排列支一支线。 5.1.4站场类型采用1位字母表示（A～Z）：应按表2的规定执行：支线首站按分输站编号 5.1.5站场（包括所有阀室）编号采用3位数字表示。所有站场从首站（接收站）开始沿管道走向混合顺排，混排的顺序按照支线编号的原则进行，直至末站。 5.1.6信号功能采用字母表示，应符合附录B的规定 5.1.7数据库中管道干线序号、站场工艺区域编号、工艺回路编号、设备序列编号应按设备编码原则执行。 5.1.8数据库编码参见附录E。 5.2站控制系统数据库标签编码 5.2.1站控制系统数据库标签编码可参照调度控制中心数据库标签编码执行。 5.2.2站控制系统数据库标签编码可仅使用工艺站场编号后12位编号。
3 Q/SY201.3—2015
X 0 ( ? 000 X
X 0 0 00 0 0 1
X
设备序列编号（01～99)
工艺回路编号（1~99）
站场工艺区域编号（1～99）
管道干线序号（2～9)
信号功能编号（见附录B）
站场编号（001～999)
站场类型（A～Z)
管道支线编号（01~99)
管道干线代号(xxx)
图2 数据库标签编码
表 2 站场类型字母代号
序号 字母
序号 字母
工艺站场类型
工艺站场类型
首站
N 0 P Q R S T U V W X Y Z
A B C D E F G H I J K L M
14 15 16 17 18 19 20 21 22 23 24 25 26
1 2 3 4 5 6 7
清管站(包括分输清管站）分输站（包括分输计量站）
压气站远控线路截断阀室（包括远控分输阀室）泵站（包括热泵站）
加热站减压站
9 10 11 12 13
注入站（包括分输注入站）未定义的其他类型站场未定义的其他类型站场未定义的其他类型站场
末站
4 Q/SY201.3—2015
附录A （规范性附录）
SCADA系统设备编码文字代号
表A.1给出了SCADA系统设备编码的文字代号。
表A.1 SCADA系统设备编码文字代号
First-letter第一位字母
Succeeding-letter后继字母
文字 Measured or initiating 代号
Readout or passive
Modifier 修饰词
Modifier 修饰词
Output function
variable 被测变量或初始变量
function 输出或被动功能 Alarm 报警 User's choice 供选用
输出功能
A 分析* Analysis
Burner, combustion 燃烧器，燃烧 User's choice 供选用 User's choice 供选用
User's choice 供选用 Control 控制"
User's choice 供选用
B c D
Differential 差d
Sensor (Primary element) 传感器（一次元件）
E Voltage
电压 F Flow rate
Ratio (Fraction) 比率(分数)d
流量 User's choice 供选用 Hand(Manual)
Glass, viewing device 玻璃，观察装置
G H 手动（人工触发）
High 高*0-P
Indicate 指示
1 电流 Current(Electrical) J 功率 Power K 时间，时间程序 Time rate of change L 物位 Level
Scan 扫描” 时间变化速率d
Time, time schddule
Control station 操作站
Light 灯k
Low 低8-0-P Middle,intermediate 中间8 User' s choice 供选用
Momentary 瞬时
User's choice
M 供选用： N
User' s choice 供选用
User' s choice 供选用 Orifice, restriction 乱板，节流孔
User' s choice 供选用
0 供选用 User' s choice P 压力，真空 vacuum
eonnee
Pointtest
Pressure,
tion 连接（检测）点
