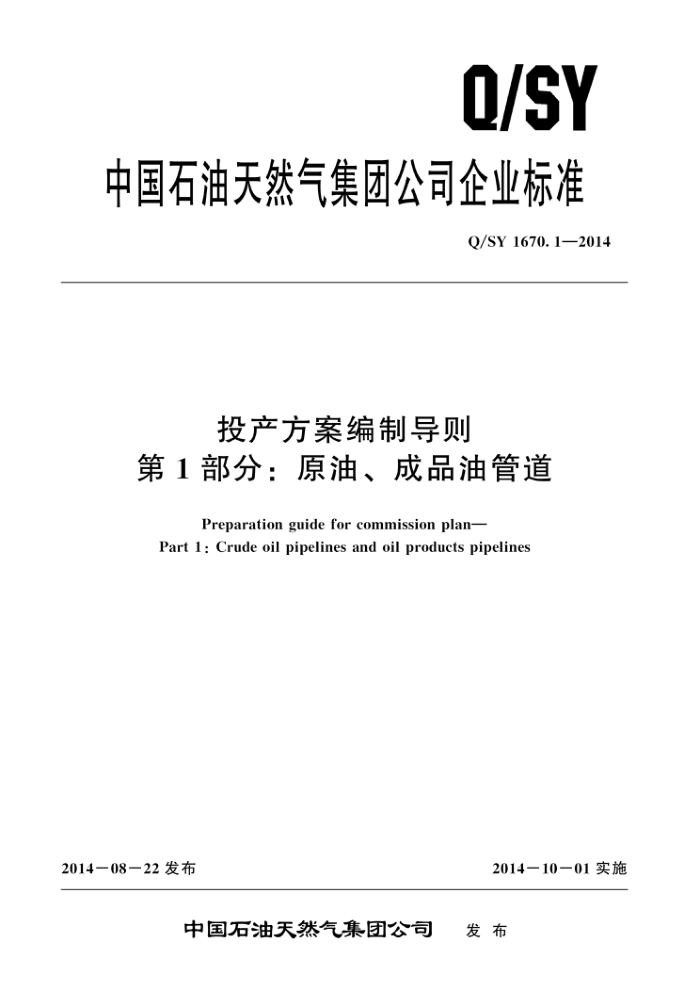

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1670.1—2014
投产方案编制导则
第1部分：原油、成品油管道
Preparation guidefor commission plan-
Part 1: Crude oil pipelines and oil products pipelines
2014—08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1670.1—2014
目 次
前言
工
范围规范性引用文件术语和定义一般规定主要内容和要求 5. 1 总述 5. 2 管道工程概况 5. 3 投产组织机构 5. 4 投产必备条件及准备 5.5 管道投产 5. 6 HSE要求 5.7 应急预案 5. 8 问题与建议 5. 9 相关附件附录A（资料性附录） 投产方案编制结构和模板
1
2
3
4
I Q/SY 1670.12014
前言
Q/SY1670《投产方案编制导则》分为两个部分：一第1部分：原油、成品油管道；一第2部分：天然气管道。 本部分为Q/SY1670的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：管道分公司、北京油气调控中心、西南管道分公司、西部管道分公司。 本部分主要起草人：许琛琛、刘静慧、程德发、游泽彬、安產、李国兴、张志军、汪开雄、崔茂
林、马海峰、张晏博、温晓峰、陶冶。
1 Q/SY1670.1—2014
投产方案编制导则
第1部分：原油、成品油管道
1范围
Q/SY1670的本部分规定了商品原油、成品油管道投产方案的编制结构、内容和要求。 本部分适用于新建原油、成品油管道投产方案的编制，改扩建原油、成品油管道可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50253 输油管道工程设计规范 GB 50369 油气长输管道工程施工及验收规范 SY/T5536 原油管道运行规程 SY/T 6069 油气管道仪表及自动化系统运行技术规范 SY/T6325 输油气管道电气设备管理规范 SY/T 6470 油气管道通用阀门操作维护检修规程 SY/T 6695 成品油管道运行规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
临时设施 temporary facilities 投产期间，为管道上水、排气、排水、调压等临时增加的设施。
3.2
空管投油 directiwe pipeline commission 在原油或成品油进人管道前不填充隔离液，充人适量情性气体进行隔离的投油方式。
3.3
充水投油 pipeline commission with filling water 在原油或成品油进人管道前充人净水的投油方式。通常有管道部分充水和全线充水。
4一般规定
4.1 原油、成品油管道试运投产方案编制内容应满足本部分的要求，并参照附录A编制。 4.2 受建设单位委托成立投产方案编制小组。方案编制小组由建设单位、控制中心、运行单位共局组成。 4。3现场工程保驾方案、单体设备和分系统调试方案应由建设单位编制。方案应经过编制单位审核下发，封皮有编制人、审核人、批准人签字和编制单位盖章，并纳人投产方案附件中。 Q/SY 1670.1-2014
4。4 控制中心投产方案应由控制中心根据投产方案编制，方案经过编制单位审核下发。封面有编制人、审核人、批准人签字和编制单位盖章，并纳人投产方案附件中。 4。5投产方案审批通过后，由建设单位、控制中心、运行单位组织相关人员编写投产操作实施细则及投产操作票。
5主要内容和要求
5.1总述 5.1.1缩制依据
包括但不限于以下内容：
相关标准、规范一初步设计、施工图以及工艺操作原理等相关设计资料，一主要设备技术文件：一一其他，包括相关的文件、会议纪要、协议等。
5.1.2投产范围
明确投产所包括的线路、阀室、站场及其他设施。 5.1.3 投产方案适用时间
明确拟定的投产时间及投产方案适用时间范围。 5.1.4 投产方式
期确以下内容：一投产时采用的投产方式，如空管投油、充水投油等；一投产时采用的输送工艺，如常温输送、加热输送、顺序输送等：一投产介质。
5.1.5投产控制方式
明确管道投产不同阶段的控制方式。 投产控制方式一般有中心控制、就地控制方式。各站场充水（油）排气阶段一般采用就地控制方
式，由现场操作：充水（油）排气结束后控制方式切换为中心控制方式。 S.1.6 投产计划
概述投产过程及相应的时间安排。 5.2 管道工程概况 5.2.1 线路概况
概述线路走向，主要设计参数，沿途地形、地貌、气候，重要穿跨越。特殊点的位置及高程。线路走向图及线路纵断面图，站场、阀室分布表， 管道防度等情况。 5.2.2 站场概况
概述站场设置。包括位置、数量、类型、功能、主要输油设备等情况。 Q/SY 1670.1-2014
5。2.3仪炭自动化系统概况
概述自动化系统主要功能、控制水平、主要设备配置等内容， 5.2.4通信系统概况
概述主备用通信方式、主要通信设备配置等内容。 5.2.5电气系统概况
概述站场、阀室电压等级、供电方式、主要输配电设备配置等内容。 5.2.6阴保系统概况
概述阴极保护方式、阴极保护站设置、主要阴极保护设备配置等内容。 5.2.7消防系统概况
概述消防功能简介、主要消防设施配置等内容。
5.2.8 供热等相关系统概况
概述供热方式、主要供热设备及主要参数等内容。 5.2.9主要设备配置及工艺参数
包括输油泵、加热炉、调节阀、泄压阀、储油罐等主要设备配置及工艺参数。 5.2.10 基础数据
包括油品物性、地温、气温、总传热系数、重要穿跨越等内容
5.3 投产组织机构 5.3.1基本原则
明确投产过程中上级部门、建设单位、控制中心、运行单位及上下游等相关单位职责及工作界面。 5.3.2组织机构、职责 5.3。2.1根据投产需要。确定投产的组织机构及相关职责。 5。3。2.2组织机构中宜包括领导小组、指挥部、投产总调度室。下设专业组。投产总调度室宜包括总调度长、调度组：专业组宜包括站场组、线路组、协调组、投产保驾组、电气通信仪表自动化组、 HSE组、后勤保障组等。 5.3.2.3组织机构人员应由投产工程项目的相关单位人员组成，包括上级部门、建设单位、控制中心、运行单位及上下游相关单位等。 5.3.2.4明确调度指挥流程、信息收集和发布流程。 5.4 投产必备条件及准备 5.4.1 投产必备条件 5.4.1.1 明确管道工程、投产临时设施、人员准备、投产手续、合规性要求、相关协议、技术文件、
3 Q/SY1670.1—2014
技术要求、投产所用介质及物资等方面的要求。明确投产前工程条件需达到初步设计要求，表中内容符合GB50253和GB50369的相关要求。 5.4.1.2编制试运投产前条件确认检查表。 5.4.1.3明确投产前站间通球、测径的要求。 5.4.1.4延迟投产的管道重新投产时应明确投产前检漏的要求。 5.4.2临时设施准备
明确投产期间所需的管道注氮、上水、线路排气排水、站内排气排水等临时设施的要求。
5.4.3介质准备
明确投产期间所需氮气或水、燃料油（气）及所输送油品等介质的数量及准备方式 5.4.4物资准备
列出投产期间所需主要物资、备品备件、工器具等的详细清单。 5.5管道投产 5.5.1 空管投油
5.5.1.1 概述
包括但不限于以下内容：
概述注氮、投油过程；确定注入管道的氮气量，并说明选择依据：确定投产输量，并说明选择依据；确定空气排放点、氮气排放点和充油后管道内残余气体排放点。
5.5.1.2管道注氮
包括但不限于以下内容：
明确注氮点的选择，封存氮气的管段；确定注氮方式，注氮方式有液氮车注氮、制氮车注氮、氮气瓶注氮等；如采用液氮车注氮，液氮车应配有加热装置；明确注氮承包商资质要求：明确注氮完成时间要求：明确注氮温度、流量、纯度的要求；明确注氮操作流程；明确氮气置换要求；明确注氮封存压力的要求，在原油或成品油进人管道前应再次检查所封存的氮气压力是否符合要求；明确注氮作业要求及相关注意事项。
5.5.1.3管道投油
包括但不限于以下内容：
概述投油前准备工作、投油实施步骤、主要工艺操作以及主要工艺参数控制，主要工艺操作应符合SY/T5536，SY/T6069，SY/T6325，SY/T6470，SY/T6695的要求；
N Q/SY1670.1—2014
明确管道预热的要求；明确气头到达、油头到达、清管器收发、启停泵等投产关键事件的时间节点；明确投产期间需调试投运的设备、分系统等的时间节点，并对调试内容提出要求；对站内设备、工艺管网以及线路管道内气体的排气操作提出要求；明确线路、阀室、站场的巡检要求；对气头、油头跟踪监测提出要求，并明确气体检测方法；一对清管器跟踪提出要求。
5.5.1.472h试运行
包括但不限于以下内容：
根据管道设计能力，确定不同的试运行输量和试运行时间：确定各输量下的工艺参数和泵（炉）组合方式。
5.5.2充水投油 5.5.2.1 概述
包括但不限于以下内容：
概述充水、投油过程；若需利用投产用水在投产期间进行分段试漏，应明确管道停输、启输时间节点；确定充入管道的水量，并说明选择依据；确定管道充水输量、管道充油输量，并说明选择依据：确定空气排放点、水头排放点、投产用水集中排放点和充油后管道内残余气体排放点。
-
-
5.5.2.2管道充水
包括但不限于以下内容：
明确投水前准备工作、投水实施步骤、主要工艺操作以及主要工艺参数控制，主要工艺操作应符合SY/T5536，SY/T6069，SY/T6325，SY/T6470，SY/T6695的要求；明确管道预热的要求：明确水头到达、清管器收发、启停泵、加热炉切换、调节阀投运等投产关键事件的时间节点；明确投产期间需调试投运的设备、分系统等的时间节点，并对调试内容提出要求；对站内设备、工艺管网以及线路管道内气体的排气操作提出要求；明确线路、阀室、站场的巡检要求；对各水头排放点、投产用水集中排放点的排水操作提出相应要求；对水头跟踪监测提出要求；
一对清管器跟踪提出要求。
5.5.2.3管道投油
包括但不限于以下内容：
明确投油前准备工作、油水切换操作、投油实施步骤、主要工艺操作以及主要工艺参数控制，主要工艺操作应符合SY/T5536，SY/T6069，SY/T6325，SY/T6470，SY/T6695 的要求；明确水头到达、油头到达、清管器收发、启停泵、加热炉切换、调节阀投运等投产关键事件
5
