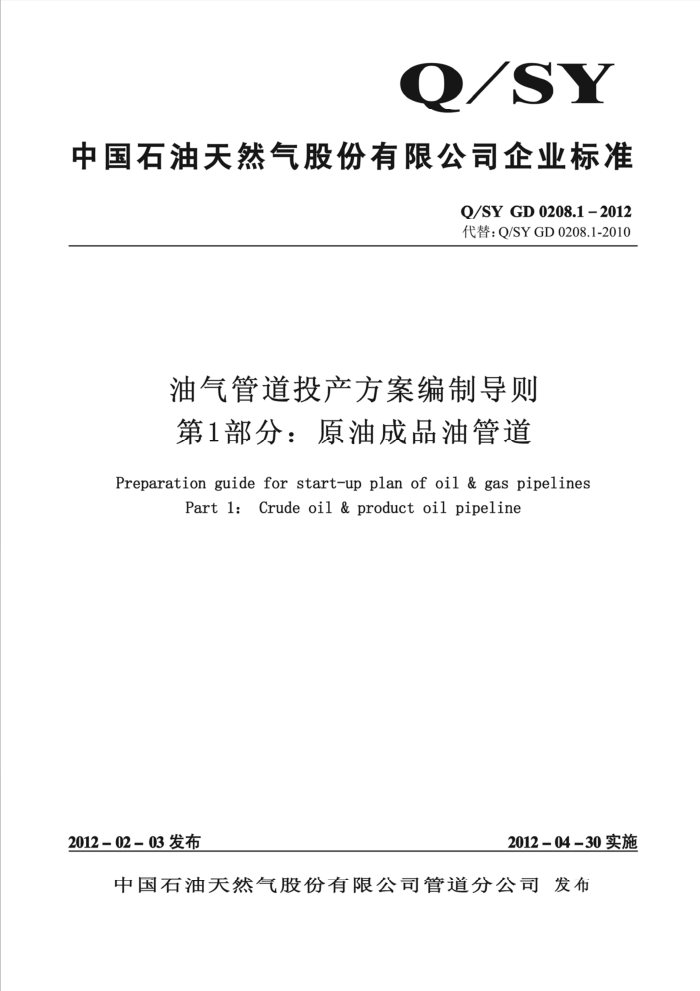

Q/SY
中国石油天然气股份有限公司企业标准
Q/SY GD 0208.1 - 2012 代替：Q/SYGD0208.1-2010
油气管道投产方案编制导则第1部分：原油成品油管道
Preparationguideforstart-upplanofoil &gaspipelines
Partl:Crudeoil&productoil pipeline
2012-02- 03发布
2012-04-30实施
中国石油天然气股份有限公司管道分公司发布 Q/SYGD0208.1-2012
目次
.II +..1 ...
前言 1范围· 2规范性引用文件 3术语及定义 4投产方案的主要内容· Q/SYGD0208.1-2012
前言
本部分是按照GB/T1.1-2009给出的规则起草。 Q/SYGD0208《油气管道投产方案编制导则》分为两个部分：
第1部分：原油成品油管道；一第2部分：天然气管道。 本部分代替Q/SYGD0208.1-2010，与Q/SYGD0208.1-2010相比，主要变化如下：
将投产方案概述更改为总论，增加投产原则的编写要求，并将编制依据调整到总论章节；一管道工程概况中要求增加投产相关数据，主要包括物性、地温、传热系数等；投产组织机构中增加对投产期间相关单位责任主体及工作界面的编写要求，并对各专业组重新进行了划分；一将投产必备条件改为投产必备条件及准备，增加对投产临时设施准备、介质准备、物资准备的要求；将事故预测及处理措施改为应急预案，增加对风险识别、处理措施方面的要求：一增加相关引用规范。 本部分由中国石油管道公司标准化技术委员会提出并归口。 本部分起草单位：中国石油管道公司技术服务中心、管道公司生产处。 本部分主要起草人：刘静慧、程德发、李国兴、安、游泽彬、许琛琛、崔茂林、张晏博、徐亮、
马海峰、马军
本部分所代替标准的历次版本发布情况为： Q/SYGD0208.1-2010。
II Q/SYGD0208.1-2012
油气管道投产方案编制导则
第1部分：原油成品油管道
1范围
Q/SYGD0208的本部分规定了原油成品油管道投产方案编制的结构和内容。 本部分适用于新建原油成品油管道投产方案的编制。改扩建原油成品油管道可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50253 输油管道工程设计规范 GB 50369 油气长输管道线路工程施工及验收规范 SY/T 5536 原油管道运行规程 SY/T 6069 油气管道仪表及自动化系统运行技术规范 SY/T6325 输油输气管道电气设备技术管理规定 SY /T 6470 输油气管道通用阀门操作、维护、检修规范 SY/T6695 成品油管道运行规范
3术语及定义
3. 1
临时设施temporaryfacilities
投产期间，为排出管道内气体或水等介质而增加的临时设施，投产结束后即被拆除或封死。
3. 2
空管投油emptypipecommission 即在被输送介质（原油或成品油）进入管道前充入适量氮气进行隔离的投油方式称为空管投油。
3. 3
部分充水投油partialcommissionusedwater
即在被输送介质（原油或成品油）进入管道前先充入部分清水，随后进行油顶水的投油方式称为部
I Q/SYGD0208.1-2012
分充水投油。
3. 4
全线水联运投油totalcommissionusedwater
即在被输送介质（原油或成品油）进入管道前先将管道全部充满清水，并在此期间进行全线水联运的投油方式称为全线水联运投油。
4投产方案的主要内容
4.1总论 4.1.1编制依据
一相关标准、规范；一初步设计、施工图以及工艺操作原理等相关设计资料；一主要设备、材料的技术文件；一其它，包括相关的会议纪要、协议等。
4.1.2管道控制方式
管道控制方式一般分为中心控制、站控控制和就地控制三级控制方式。在方案中应明确管道投产的控制方式。 4.1.3投产时间
拟定的投产时间及投产方案适用的时间范围。 4.1.4投产范围
应明确本次投产所包括的线路、阀室、场站及其它输油设施。
4.1.5投产方式
一应明确投产时采用常温输送或加热输送等输送工艺：
应明确投产时采用空管投油、管道部分充水投油或全线水联运投油等投产方式。
4.1.6投产计划
概述投产的过程及相应的时间安排。
4.2管道工程概况
4.2.1工程总体概况
描述线路走向；沿途地形、地貌、气候；重要穿、跨越；主要设计参数；特殊点的位置及高程；线路走向图及线路纵断面图；场站、阀室分布表；管道防腐等情况。 4.2.2场站工程概况
描述场站设置，包括位置、数量、类型、功能、主要输油设备等情况。 4.2.3仪表自动化系统概况
2 Q/SYGD0208.1-2012
应包括自动化系统主要功能、控制水平、主要设备配置等内容。 4.2.4通信系统概况
应包括主备用通信方式、主要通信设备配置等内容， 4.2.5电气系统概况
应包括场站、阀室电压等级、供电方式、主要输配电设备配置等内容。 4.2.6阴保系统概况
应包括阴极保护方式、阴极保护站设置、主要阴极保护设备配置等内容。
4.2.7消防系统概况
应包括消防功能简介、主要消防设施配置等内容 4.2.8供热等相关系统概况
应包括供热方式、主要供热设备及主要参数等内容。 4.2.9主要设备配置及工艺参数
应包括输油泵、加热炉、调节阀、泄压阀、储油罐等主要设备配置及工艺参数。 4.2.10基础数据
应包括油品物性、地温、气温、总传热系数、重要穿跨越列表等内容。
4.3投产组织机构
4.3.1基本原则
应明确投产过程中上级部门、建设单位、调控中心、运行单位及上下游等相关单位责任主体及工作界面。 4.3.2组织机构、职责
一根据投产需要，确定投产的组织机构及相关职责；一组织机构中宜包括领导小组、指挥部、总调度长和专业组，专业组宜包括调度组、场站组、
线路组、协调组、投产保驾组、电气通信仪表自动化组、HSE组等专业组；一组织机构人员应由投产工程项目的相关单位人员组成，包括：上级部门、建设单位、调控中
心、运行单位及上下游相关单位等；一建设单位、调控中心、运行单位应参与投产方案编制。调控中心和运行单位应组织投产人员
依据批准后的投产方案编写投产操作实施细则及投产操作票。
4.4投产必备条件及准备
4.4.1投产必备条件
投产必备条件中应明确对管道工程、投产临时设施、投产组织机构、技术文件、投产所用介质及物资等方面的要求。应编制《试运投产前条件确认检查表》，并符合GB50253、GB50369的相关要求。 4.4.2临时设施准备
应明确投产期间所需的线路、站内排气排水等临时设施的要求。
3 Q/SYGD0208.1-2012
4.4.3介质准备
应明确投产期间所需氮气或水、燃料油（气）及所输送油品等介质的数量及准备方式。 4.4.4物资准备
应列出投产期间所需主要物资、备品备件、工器具等的详细清单。
4.5管道投产 4.5.1空管投油应包括以下内容：
一概述整个投油过程；一管道空管投油时，应确定注入管道的氮气量，使油品和空气完全隔离；一应描述投产实施步骤、主要工艺操作以及主要工艺参数控制。主要工艺操作应符合SY/T5536、
SY/T6069、SY/T6325、SY/T6470、SY/T6695等相关标准；应确定空管投油阶段管内油品流速，对站内设备、工艺管网以及线路管道内气体的排放及油头或清管器跟踪、监测细则提出要求。
4.5.2管道部分充水投油或全线水联运投油应包括以下内容：
概述管道投产全过程；一管道部分充水或全线水联运的实施步骤、主要工艺操作、主要工艺参数控制以及运行数据的记
录汇总。主要工艺操作应符合SY/T5536、SY/T6069、SY/T6325、SY/T6470、SY/T6695等相关标准的要求；一油顶水的实施步骤、主要工艺操作、主要工艺参数控制以及运行数据的记录汇总。主要工艺操
作应符合SY/T5536、SY/T6069、SY/T6325、SY/T6470、SY/T6695等相关标准的要求；管道部分充水或全线水联运投油分三个阶段进行，即充水排气阶段、油顶水阶段和试运行阶段。 如需加热输送，应在充水阶段进行管道预热
一确定油水混合物的数量及处理措施；一成品油管线顺序输送时还需阐明混油处理装置的投运及混油处理过程。
4.5.3管道试运行应按确定的投产条件试运行72h。管道试运行期间，根据管道设计能力，确定不同输量的试运行方式。
4.6HSE要求
4.6.1对组织和人员的要求； 4.6.2对场站、阀室及设备的要求； 4.6.3对操作的要求； 4.6.4对消防车等各种车辆的要求； 4.6.5对疾病及意外伤害预防的要求； 4.6.6对环境保护的要求。
4.7应急预案
4 Q/SYGD0208.1-2012
4.7.1风险识别
应对投产全过程进行风险识别。 4.7.2应急预案的编制
根据识别出的风险制定相应的应急处理措施。应急处理措施分为工程保驾和维抢修两部分，并制定出相应的投产工程保驾方案和投产维抢修方案。投产工程保驾方案由建设单位组织编制，投产维抢修方案由运行单位编制。 4.7.3应急信息报送流程
应根据投产组织机构编制应急信息报送流程。 4.7.4应急处理流程
应根据风险识别的结果和投产组织机构编制应急处理流程。 4.8问题与建议
列出本次投产所存在的问题并提出建议
4.9 相关附件
应至少包括以下内容： a）场站、阀室工艺流程图； b）输油泵特性曲线图： c）主要工艺计算； d）投产所需临时设施安装要求及示意图； e）投产时间安排大表； f）投产期间人员通讯联系表； g）投产所需主要物资、备品备件、工器具表； h）试运投产前条件确认检查表； i）投产工程保驾方案； j）投产维抢修方案： k）单体设备及分系统试运调试方案； 1）审查意见及采纳情况。
