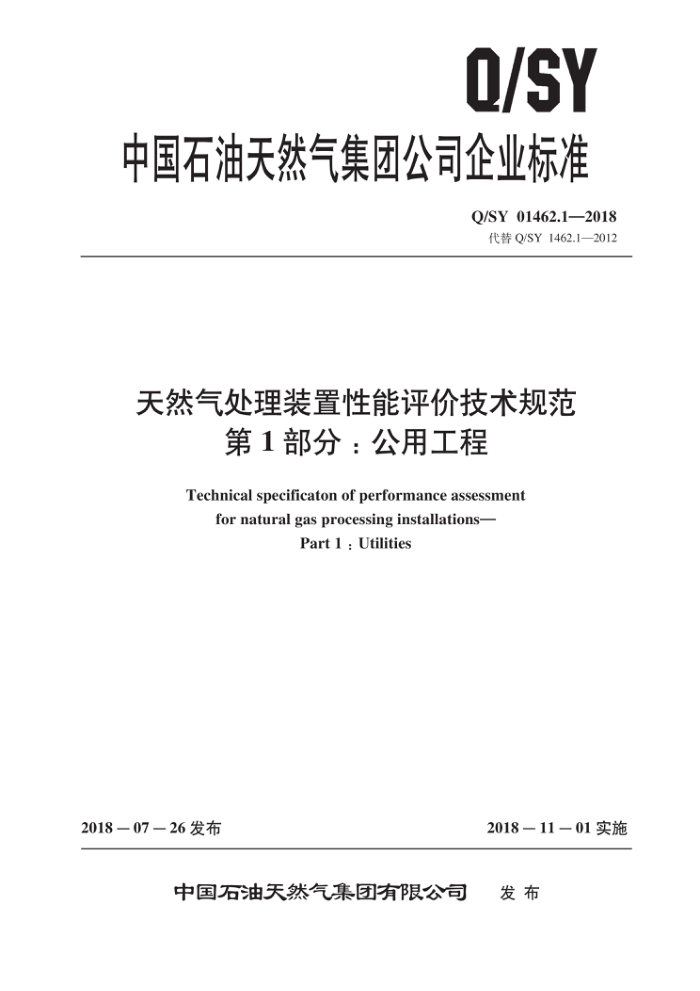

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01462.1—2018 代替Q/SY1462.1—2012
天然气处理装置性能评价技术规范
第1部分：公用工程
Technical specificaton of performance assessment
for natural gas processing installations-
Part 1 : Utilities
2018一11一01实施
2018－07—26 发布
发布
中国石油天然气集团有限公司 Q/SY 01462.1—2018
目 次
前言· 范围
Ⅱ
1
规范性引用文件性能评价的管理与实施
2
3
3.1 总则 3.2 评价时间 3.3 评价组织 3.4 评价依据 3.5 评价项目 3.6 评价前的准备 3.7 评价实施 4性能评价分析项目及要求 4.1 分析项目 4.2 取样 4.3 分析设备和计量器具技术要求 4.4 试验方法 4.5 质量控制要求 5评价结果及评价报告 5.1评价结果 5.2评价报告附录A （规范性附录) 能耗计算方法附录B（资料性附录） 评价报告格式及内容
6
6 Q/SY 01462.1—2018
前言
Q/SY 01462《天然气处理装置性能评价技术规范》分为以下4个部分：
第1部分：公用工程；一第2部分：脱水单元；
-第3部分：脱硫脱碳单元；第4部分：硫磺回收及尾气处理单元。
本部分为 O/SY 01462 的第 1部分。 本部分按照 GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本部分代替Q/SY1462.1一2012《天然气处理装置性能评价技术规范第1部分：公用工程》，
与 Q/SY 1462.1一2012 相比，除编辑性修改外主要技术内容变化如下：
-规范性引用文件增加了 GB/T 11060.1 和 SY/T 6537，更新了HJ 637，HJ 828 和HJ/T 399 （见第2章）；修改了“评价时间”（见3.2，2012年版的3.2.1）；删除了评价条件（见2012年版的3.2.2）； -增加了仪表风质量、燃料气质量评价项目等内容（见3.5和表1）将“装置运行良好”的表述具体化（见3.6.3.1，2012年版的3.6.3.1）将“与评价项目有关的操作运行数据”要求具体化（见3.7.2.1，2012年版的3.7.2.1）； -将“分析样品和数据”的要求具体化（见3.7.2.2，2012年版的3.7.2.2）；增加了表 A.1 的使用条件和油田天然气的能源折算系数（见附录 A）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本部分起草单位：西南油气田分公司、塔里木油田分公司、长庆油田分公司。 本部分主要起草人：戴万能、周琳、谢倩雯、计维安、宋彬、涂振权、迟永杰、岑兆海、倪伟、
张卫朋、刘子兵、闪从新、唐奕、蒋巍、曾强。
II Q/SY 01462.1—2018
HJ 828水质化学需氧量的测定重铬酸盐法 SY/T 6537天然气净化厂气体及溶液分析方法
3性能评价的管理与实施 3.1总则 3.1.1新建、改建、扩建或工艺条件有重大变更的天然气处理装置应对其性能进行综合评价。 3.1.2装置性能综合评价报告由委托的评价单位编制。分析数据和检测报告应由获得了国家资质认定或实验室认可的检测机构出具。 3.1.3获得的评价结论，应作为工程竣工验收、重大技术改造验收依据。 3.2评价时间
新建、改建、扩建或工艺条件有重大变更的装置，应由业务主管部门及时组织实施公用工程性能评价，性能评价应在装置投入试运行三个月内进行。
3.3评价组织
开展性能评价时，应成立评价组。评价组宜由建设单位、设计单位及检测机构和业务主管部门的专家及相关人员组成，负责对评价方案审查，监督评价过程及确认评价结果。
3.4评价依据
设计文件、技术方案以及现行有效的国家标准、行业标准、企业标准。
3.5 ，评价项目
包括但不限于以下项目： a）污水处理量； b）处理后污水质量； c）水耗量； d）电耗量 ; e）燃料气耗量； f）燃料气质量； g）锅炉给水及锅水质量； h）仪表风质量； i）氮气质量。
3.6评价前的准备 3.6.1评价申请 3.6.1.1由建设单位根据试运行情况，以文件形式向上级主管部门提出评价申请报告。 3.6.1.2 2　评价申请报告的内容包括：
a）建设情况； b）开车及试运行情况； c）试运行数据汇总表；
2 Q/SY 01462.1—2018
d）评价准备情况； e）评价日程安排建议； f）具体安全环保措施以及生产运行安全环保应急预案； g）其他注意事项或说明。
3.6.2确定技术方案
业务主管部门根据评价组现场考察情况、建设单位的评价申请，确定正式评价技术方案和评价日期，以文件形式下达执行。 3.6.3现场设施 3.6.3.1 工艺装置运行稳定，公用工程设施运行正常，能满足性能评价的需要。 3.6.3.2机械设备、电器、仪表运行稳定，计量数据准确。 3.6.3.3 在线仪表运行良好。 3.6.3.4做好与相关单位的联系，确保评价期间天然气的气量和气质稳定。 3.6.4 分析设备和参评人员 3.6.4.1 设计单位、建设单位和检测机构的人员到位。 3.6.4.2 分析设备运转稳定，设备技术指标满足评价分析的要求。试剂、材料准备齐全。 3.6.4.3 保运人员、消防设施及人员、医护人员、运输车辆和物资供应到位。 3.6.5 5　记录
评价所用各种记录表格应准备齐全。 3.7评价实施 3.7.1评价周期
应在天然气处理量稳定24h后开始正式评价，评价周期应为72h。 3.7.2取样和分析 3.7.2.1与评价项目有关的运行数据应按3.7.3.1确定，记录频次宜为每1h一次。 3.7.2.2分析人员按时取样分析，样品应具有代表性，数据应准确、可靠。分析数据应按3.7.3.2确定，分析频次可根据不同项目的要求确定，见表1。
表1天然气处理装置公用工程性能评价分析项目、试验方法及分析频次
序号样品名称
分析项目 pH值
取样方法
设备要求、试验方法 GB/T 6920
分析频次 2次/24h 2次/24h 2次/24h 2次/24h 2次/24h 2次/24h 2次/24h 2次/24h 1次/24h
化学需氧量（CODcr）
HJ 828 或HJ/T 399 GB/T 16489 或 HJ/T 60
硫化物含油量悬浮物氨氮色度挥发酚
HJ 637 GB/T 11901 HJ 535 GB/T 11903 HJ 503 HJ 505
污水
/
生化需氧量（BODs）
3 Q/SY 01462.1—2018
表1 (续) 取样方法
序号「样品名称
设备要求、试验方法
分析项目硬度电导率 pH 值溶解氧浊度碱度 PO43-
分析频次 2 次/24h 2 次/24h 2 次/24h 2 次/24h 2 次 /24h 2次/24h 2次/24h 2次 /24h 2 次/24h 2 次/24h 2 次/24h 2 次/24h 2 次 /24h 2 次/24h 2 次/24h 1 次 /24h 1 次/24h 1 次/24h 1 次 /24h
GB/T 6909 GB/T 6908 GB/T 6904 GB/T 12157或 GB/T 1576 GB/T 12151或 GB/T 1576 GB/T 1576 GB/T 6913 或 GB/T 1576 GB/T 12152或 GB/T 1576 GB/T 6909 GB/T 12157或 GB/T 1576 GB/T 6904 GB/T 6908 GB/T 12151 或 GB/T 1576 GB/T 14424 GB/T 6913 GB/T 11060.1或
锅炉给水
2 及锅水
GB/T 6907
油硬度溶解氧 pH 值电导率浊度余氯总磷 HS 水露点 02 水露点
3 循环水
4 燃料气 5 仪表风
SY/T 6537 GB/T 17283 GB/T 13610 GB/T 17283
GB/T 13609
氮气注：以上分析项目和分析频次可以根据现场装置工艺及运行情况适当增减。
6
3.7.2.3 分析人员应严格执行分析数据三级审核制度、报告审核及报出制度，确保分析数据的准确可靠 3.7.3 评价数据 3.7.3.1 运行数据包括：
a) 温度、压力、流量、液位； b）电流、电压、功率； c）其他与评价操作有关的数据及情况记录。
3.7.3.2 分析数据包括：
a）污水； b）锅炉给水及锅水； c）循环水； d）燃料气； e）仪表风； f）氮气。
3.7.3.3 3计算数据包括 ：
a）能耗数据：水、电、气等；
4
