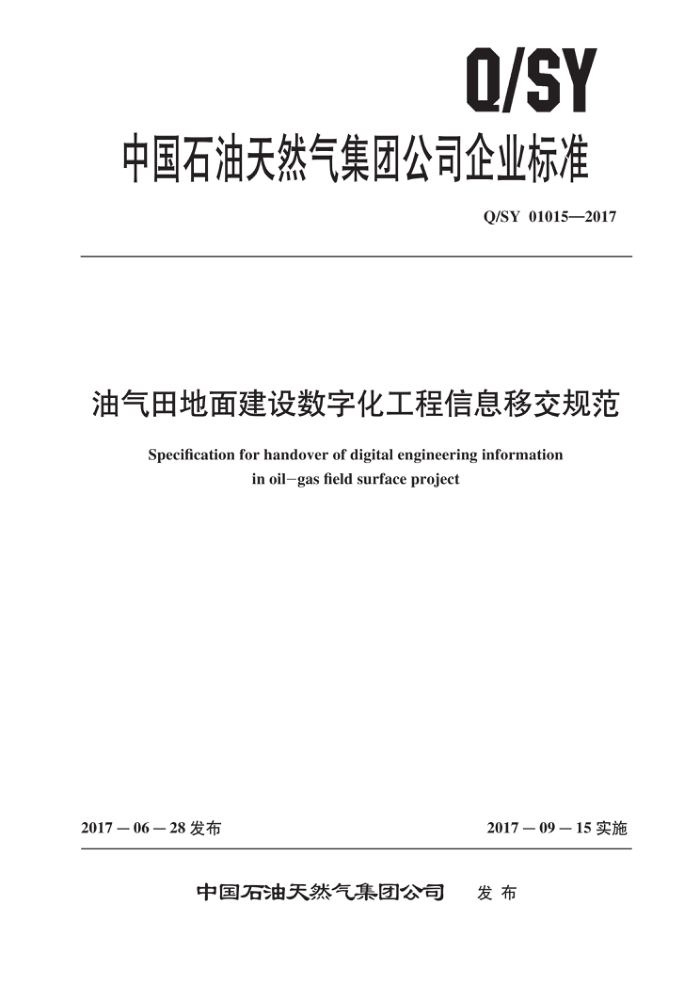

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01015—2017
油气田地面建设数字化工程信息移交规范
Specification for handover of digital engineering information
in oil-gas field surface project
2017－06－28 发布
2017一09一15 实施
发布
中国石油天然气集团公司 Q/SY 01015—2017
目 次
前言· 范围
Ⅱ
1
规范性引用文件
2
3 术语和定义 4数字化工程信息移交基本要求和内容 4.1 基本要求 4.2 工程信息分类 4.3 工程信息格式 4.4 数字化工程信息移交内容 5 数字化工程信息移交流程
2
5.1 分工与责任 5.2 移交时间 5.3 移交方法 5.4 工作流程 5.5 质量管理 6　数字化工程信息移交平台附录A（资料性附录）设计主要信息移交清单附录B（资料性附录） 厂、站三维模型深度附录C (资料性附录) 工程材料、设备属性示例附录D (资料性附录) 采购主要信息移交清单附录E (资料性附录） 施工主要信息移交清单附录F (资料性附录) 质量监督主要信息移交清单附录G (资料性附录) 试运行投产资料移交清单附录H (资料性附录) 竣工资料移交清单附录I（资料性附录） 项目管理主要信息移交清单附录J (资料性附录) 工程图纸、文件属性附录K (资料性附录) 典型数字化工程信息移交平台架构及功能参考文献
6
14
: 20 .22
23
:25 : 26 :27 :28 .: 30 .31
:33 Q/SY 01015—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构与编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团工程设计有限责任公司西南分公司、中国石油勘探与生产分
公司、中国石油天然气股份有限公司塔里木油田分公司、中国石油天然气股份有限公司长庆油田分公司。
本标准主要起草人：宋光红、班兴安、汤晓勇、邹应勇、肖俊、魏志强、汪灏波、陈运强、 杜毅、陈凯瑞、闫东军、谭建华。
II Q/SY 01015—2017
油气田地面建设数字化工程信息移交规范
1 范围
本标准规定了油气田地面建设数字化工程信息移交的内容、流程、方法和要求。 本标准适用于油气田地面新建工程设计、采购、施工、调试以及建设过程项目管理相关数字化信
息移交工作，改、扩建工程项目可参照执行。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 50692　天然气处理厂工程建设项目设计文件编制标准 SY/T 0009石油地面工程设计文件编制规程中国石油天然气集团公司建设项目档案管理规定中油办【2010】187号中国石油天然气股份有限公司油气田地面建设工程（项目）竣工验收手册油勘函【2010】228号
3术语和定义
下列术语和定义适用于本文件。
3.1
工程信息engineering information 项目建设过程中与工程对象相关的模型、数据、图纸资料以及过程管理资料等信息资源。
3.2
数字化工程信息移交　digital handover 工程项目实施过程中，在完成相关工作后，将形成的工程信息通过移交平台建立关联关系后，系
统地提交给业主或用户的过程。 3.3
工程对象位号 号project number 工程对象如设备、仪表、管道等对应的唯一标识号。工程位号一般采用具有特定规则的编码
形式。 3.4
模型model 用二维逻辑或三维实体方式表达的数据集合，包括工艺流程模拟模型、智能P&ID、三维模型等。
3.5
结构化数据structured data 按照预先定义的公开结构式组织的数据，它既可以是数据库数据，也可以是结构化文件、图形、
逻辑模型或三维模型。这种数据有较高的信息互用性，通过采用 ISO/GB 标准可避免信息锁定于某个应用软件。
1 Q/SY 01015—2017
3.6
源文件　original file 由具体应用软件创建，没有明确或公开结构式的数据信息。这种数据信息将被锁定于某个应用软
件，并可以再次编辑 3.7
电子音像　multimedia 通过拍照、录音、录像、扫描文档或软件创建的音像和位图，包括扫描纸质文件生成的PDF文件。
4数字化工程信息移交基本要求和内容 4.1基本要求
实施油气田地面建设数字化工程信息移交应满足以下基本要求： a）实施油气田地面建设工程数字化信息移交前，应由工程建设组织单位建立工程设施对象完整
的项目分解结构（PBS）和工作分解结构（WBS），应对工程信息进行完整性编码，或建立编码规定及规则。
b）交付的信息应满足信息化管理要求。 ℃）交付的信息深度和质量应满足工程项目信息化业务建设需求，并满足相关文件编制规定要求。 d）交付的信息应与工程实物、建设过程信息保持一致，确保交付信息真实、可信。 e）交付的信息及交付过程应执行统一的标准，确保信息格式、命名、编号、版次等满足数字化
平台接收要求和用户使用要求。 f）所有交付的数据、文档和模型应根据工程位号及属性建立必要的关联关系。 g）移交涉密信息时，应制定涉密信息移交策略，履行涉密信息管理程序。 h）应确保工程信息移交后的数据安全。
4.2工程信息分类
根据工程信息对信息化建设的重要性，建立不同的信息类别，分类如下： a）1类：法规要求的数据，无此类信息将无法满足工程交付和运行的法律法规要求 b）2类：信息化业务建设必要的数据，满足生产和维护管理需求，应为工程建设最终数据 c）3类：选择性数据，一般为设计、采购、施工执行过程中产生的过程记录、中间数据（或文件)。 d）4类：其他数据，针对执行特定任务、没有长期保留价值或具有临时特性的数据（或文件）
不移交此类数据不会对工程的完整性产生影响。
4.3工程信息格式
本标准主要工程信息格式分类及说明见表1。
表1工程信息格式分类及使用说明
序号」信息格式名称 1
使用说明
格式代码
搭建数字化工程移交平台的基础数据和模型，能形成数字化工程信息移交所需的基础架构和信息项目全生命周期需要持续更新的文件，以及与“电子音像”相对应的设计文件和竣工图文件，该类文件主要用于项目后期改扩建，应根据项目合同规定进行移交法规要求保存的数据，一般用作电子档案。用户方可根据其他需要，选择保
SD NF
结构化数据
2
源文件
电子音像 存更多的电子音像信息，如项目执行过程中的录音、照片、录像、备忘录等。 EP
3
该类文件不允许被更改
2 Q/SY 01015—2017
4.4数字化工程信息移交内容 4.4.1总体要求
油气田地面建设数字化工程信息移交应根据项目信息化管理业务建设需要，以及《中国石油天然气集团公司建设项目档案管理规定》（中油办[2010]187号）的要求，制定工程信息移交内容清单。 移交的信息包括但不限于设计信息、采购信息、施工信息、质量监督信息、试运行信息、项目竣工资料以及项目管理信息。 4.4.2勘察设计信息
勘察设计信息可按以下几类进行移交和管理： a）文档：工程勘察测量报告及设计文件，覆盖工程岩土勘察与测量、工艺流程、管道安装、管
道材料、防腐绝热、自控、电气、通信、设备、机械、土建、暖通、总图、技术经济等专业。 工程勘察测量报告及设计文件应包含《中国石油天然气集团公司建设项目档案管理规定》（中油办[2010］187号）的附表1中所有与勘察设计相关的文件，并根据项目要求补充其他文件，具体内容参见附录 A。
b）模型／数据：三维工厂模型、三维地理信息模型和相关数据，以及项目合同规定的其他模型
和数据。三维工厂模型及数据设计深度参见附录B。 c）工程物资材料数据：工程关键设施设备、大宗物资材料的属性数据（或工程设备设施数据表）。
该移交内容应通过信息化业务建设数据需求以及项目技术规定确定，内容深度参见附录C。 d）项目管理过程文件：是指设计过程中，为满足设计质量、进度和成本控制要求的各类活动中
形成的文件。比如，项目设计合同、开工会议纪要、设计变更、设计联络、审查纪要、协调记录、现场服务记录、质量控制检查报告以及来往信函等。
e）其他:
1）根据项目合同要求，对关键的工艺计算报告、流程模拟模型、安全分析模型和三维数据库
进行移交，以提高数字化模型的完整性和实用性。 2）根据用户要求，提交设计中间版文件进行项目审批或备案。
4.4.3采购信息
采购信息应包含《中国石油天然气集团公司建设项目档案管理规定》（中油办【2010］187号）的附表1中所有与物资采办相关的文件，并根据项目要求补充其他文件，具体内容参见附录D。
采购信息可按以下几类进行移交和管理： a）采购程序性文件：请购文件、招投标文件、开评标文件、采购合同、技术协议、合同变更、
收货验收记录等。 b）设备／材料交货资料：设备／材料安装使用说明书、安装维护手册、设备制造／安装图、源材
料材料证明、各种检验和实验报告、产品合格证和质量证明书等。 c）其他过程记录：采购过程中收发文电、会议文件、电话记录、图表、登记簿册以及反映部门
工作活动的录音、录像和照片等。
4.4.4施工信息
施工信息应包含《中国石油天然气集团公司建设项目档案管理规定》（中油办[2010］187号的附表 1中所有与施工相关的文件，并根据项目要求补充其他文件，具体内容参见附录E。
施工信息可按以下几类进行移交和管理：
3 Q/SY 01015—2017
a）开工策划文件：经监理（或业主）批准的施工组织设计或施工方案、开工报告、质量管理体
系登记表、施工现场质量管理检查记录、技术交底记录等。 b）材料检测文件：施工过程所使用的各类材料相关性能检测报告，以及材料出厂合格证
书等。 c）安装文件：设备安装过程记录文件以及最终验收记录。以管道安装为例，移交内容应包括管
道焊接工艺评定、安装记录、变更单、无损检测记录、焊口返工记录、管道吹扫记录、压力试验记录、气密试验记录以及问题会商、会审、验收纪要或记录等。
4.4.5质量监督文件
第三方监理、质量监督站以及政府质量、安全、环保等部门的监督检查记录或报告，包括建设工程质量监督记录、各单体质量监督验收检查记录、材料进场监督检查报告、设备监造记录、监理月报、工程质量监督报告，以及质量监督站、政府质量监督部门的检查记录和整改记录等。相关文件应含《中国石油天然气集团公司建设项目档案管理规定》（中油办2010]187号）的附表1中所有与质量监督相关的文件，并根据项目要求补充其他文件，具体内容参见附录F。 4.4.6试运行投产信息
试运行投产信息主要包括项目生产技术准备、试运行组织计划、启动试运营指挥文件、开停车方案、试运营交接班记录和运营记录、事故／故障分析报告及处理记录、试生产产品质量鉴定报告、试运行生产数据，以及工程整改意见和记录等，具体内容参见附录G。 4.4.7　工程竣工文件
工程竣工文件应根据《中国石油天然气股份有限公司油气田地面建设工程（项目）竣工验收手册》（油勘函[2010］228号）进行编制、组卷和移交，具体内容参见附录H。为满足数字化平台三维模型真实度要求，应根据项目合同要求提供竣工图三维模型。 4.4.8项目管理信息
项目管理信息主要包括项目立项批复、专项评估与批复、专项申请与批复以及项目安全、质量、 进度、费用、合同、QHSE 管理等相关的内容，是项目合规性基础文件。相关文件应包含《中国石油天然气集团公司建设项目档案管理规定》（中油办【2010］187号）的附表1中所有与项目管理相关的文件，并根据项目要求补充其他文件，具体内容参见附录I。
5数字化工程信息移交流程 5.1分工与责任 5.1.1用户方
用户方为数字化工程信息移交牵头单位，其相关职责如下： a）应制定数字化工程信息移交的范围，并对移交范围内的各类数据提出具体的需求。 b）应负责组织项目各参与方对数字化工程信息移交方案、实施流程、编码规则、文件模板以及
移交系统等进行讨论、审查，并批准最终方案， c）应及时对已移交的数据进行审查，并及时反馈问题。 d）应组织数字化工程信息移交的最终验收。
4
