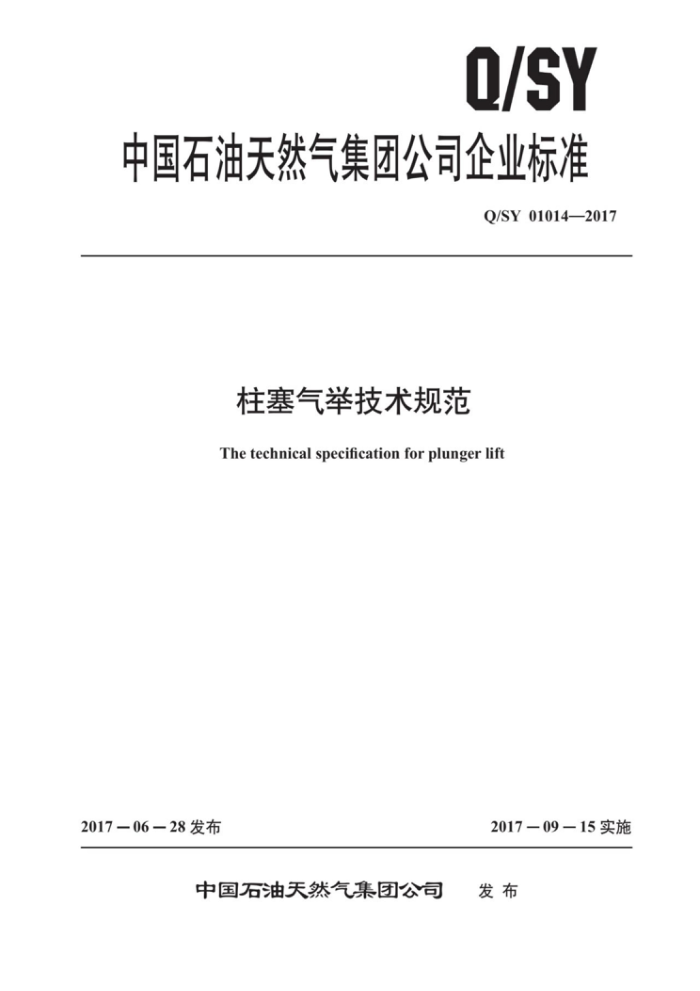

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01014—2017
柱塞气举技术规范
Thetechnical specificationforplunger lift
201709—15实施
2017—06—28发布
中国石油天然气集团公司 发布 Q/SY01014—2017
目 次
1
前言引言· 范围
III
1
2术语和定义 3工艺设计
3.1 选井原则 3.2 资料准备 3.3 工艺参数设计 3.4 管柱及井口流程设计 3.5 工具选型 3.6 设计文件格式及内容施工安装 4.1 施工准备 4.2 井下工具安装 4.3 地面流程安装生产维护及管理
2
2
4
S
5
9
5.1 柱塞气举运行前准备 5.2 运行制度调试 5.3 装置运行管理 5.4 诊断及故障解决措施 5.5操作人员要求
10 10
·11
6健康、安全、环境要求
6.1柱塞气举特有的风险识别及要求
1 .11
其他通用风险识别及要求
6.2
附录A (资料性附录) 油气井资料录取数据附录B（资料性附录） 柱塞气举设计相关参数推荐取值及设计结果附录C (资料性附录) 柱塞气举采油工艺设计实例附录D（资料性附录） 柱塞气举工艺流程附录E（资料性附录） 不同油管推荐柱塞尺寸及类型附录F（资料性附录） 柱塞气举工艺设计书格式及内容附录G（资料性附录） 柱塞气举作业风险识别与预防措施附录H (资料性附录) 不同规格油管所对应的通井规尺寸附录I（规范性附录） 载荷系数计算及判断方法附录J（资料性附录） 柱塞更换判断条件附录K（资料性附录） 柱塞气举运行诊断及故障解决措施参考文南
·12 13 ·16 ·19 ..22 23 ·26 ·27 ..28 ·29 ·30 38 1 Q/SY01014—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司西南油气田分公司工程技术研究院、中国石油天
然气股份有限公司长庆油田分公司油气工艺研究院、中国石油天然气股份有限公司吐哈油田分公司工程技术研究院、中国石油天然气股份有限公司塔里木油田分公司油气工程研究院。
本标准主要起草人：杨文军、黄艳、刘会琴、田伟、周理志、杨健、雷宇、幕立俊、张婷、冯仁东、 熊杰、林盛旺、马辉运、谢南星、白璐、曾努、蔡道钢、李旭日、刘双全。
1I Q/SY01014—2017
引言
柱塞气举是一种可完全利用地层自身能量、不动管柱作业实现油气井举升和排液的技术，具有工艺简单、投入少、运行维护成本低等优点，在国际上应用较为广泛。为了进一步提高国内柱塞气举技术的应用水平，特制定本标准。本标准将提供选井、设计、现场施工、运行维护等全过程的技术指导，促进该技术在各油气田的规范应用。
II Q/SY01014—2017
柱塞气举技术规范
1范围
本标准规定了柱塞气举工艺的工艺设计，施工安装，生产维护及管理，健康、安全、环境要求。 本标准适用于柱塞气举生产的油气井。
术语和定义
2
下列术语和定义适用于本文件。
2.1
柱塞plunger 在井筒内用于分隔气体与液体段塞、减少气体上窜及液体滑脱的一种井下工具。
2.2
柱塞防喷管lubricator 为检查、投放、更换柱塞和其他井下工具提供安全通道的井口装置，同时具有缓冲柱塞上行冲击
力的功能，包括本体和缓冲帽两部分。 2.3
柱塞捕捉器catcher 安装在柱塞防喷管上，在检查、投放、更换柱塞时，用于捕捉柱塞的井口专用装置。
2.4
井下限位器downholespringassemblies 用于限定柱塞下行位置的一套工具，通常包含缓冲器、单流阀、卡定器。
2.5
柱塞感应器 arrival sensor 通过非接触式感应，获取柱塞上行至井口的信号，并传输到控制器的装置。
2.6
柱塞控制器controller 通过时间、压力或流量控制开关井控制阀打开和关闭，并记录历史生产数据的装置。
2.7
开关井控制阀 motorvalve 由控制器联动控制，通过开、关井控制井下柱塞往复运行的阀门。常用“气动薄膜阀”，气动薄
膜阀失压会自然关闭，因此也可用作失压安全阀。 2.8
载荷系数loadfactor 反映油气井能量能否满足柱塞气举运行要求的参数，其值为关井套压和关井油压的差值与关井套
压和井口节流后压力差值的比值。
1 Q/SY01014—2017
3工艺设计 3.1选井原则 3.1.1 1产液量宜小于30m/d。 3.1.2 2井深宜小于5000m，井下限位器坐放位置井斜应满足钢丝投捞作业要求。 3.1.3并下管柱及并口条件：
油管、井下工具及井口宜保持等通径，井口通径宜不大于井下管柱通径3mm。 一柱塞安装位置以上油管密封完好。
一
一若原井井下油管、油管挂、井口满足以上要求可以不动管柱直接转柱塞气举；若不满足条
件，需要作业更换管柱再转柱塞气举。
3.1.4本井气柱塞气举：
a）生产气液比宜满足下列要求：
一油套连通时，生产气液比不小于200m/m/1000m。 油套不连通时，生产气液比不小于1100m/m/1000m。
b）压力要求：关井套压宜不小于1.5倍井口节流后压力。 3.2 2资料准备 3.2.1基础数据
地理位置、投产日期、完井方式、原始地层压力、当前地层压力、井底温度、井口温度、人工井底、最大井斜、历次井下作业等情况（参见附录A）。 3.2.2 2井身结构
套管层序、油管尺寸、油管挂尺寸、油管鞋深度和井斜数据。 3.2.3井下工具
名称、型号、规格、下入深度、封隔器安装深度和解封情况。 3.2.4采气（油）井口
采气（油）树型号（承压等级和通径）、井口闸阀类型、闸阀法兰及钢圈规格、井口连接管线的尺寸。 3.2.5 生产资料
油压、套压、井口节流后压力、日产气量、日产液量、采气曲线、油套管液面测试情况、井底流压、出砂情况、结蜡（垢）情况等。 3.2.6流体性质
油气水性质、气体中H,S和CO，含量、产水矿化度、凝析油含量（气井）、液体黏度。 3.3 工艺参数设计 3.3.1 1设计方法
柱塞气举设计是以井底为节点，油（气）层流入曲线按照油（气）井产能计算方法计算，井筒流
2
