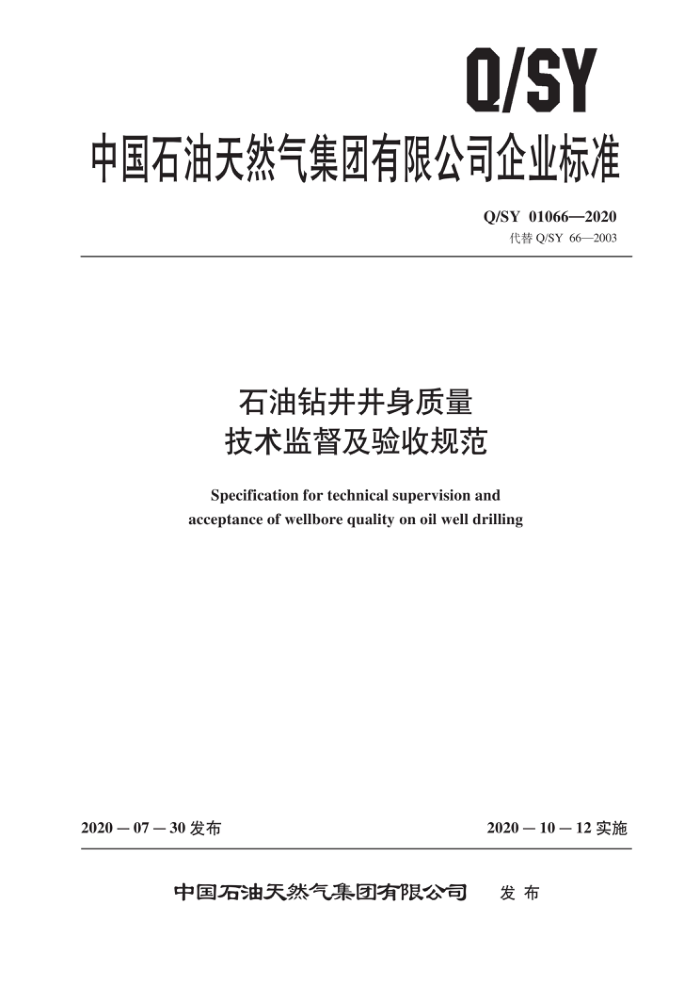

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 01066—2020
代替Q/SY 66—2003
石油钻井井身质量技术监督及验收规范
Specification for technical supervision and acceptance of wellbore quality on oil well drilling
2020—07—30 发布
2020一10一12实施
发布
中国石油天然气集团有限公司 Q/SY 01066—2020
目 次
前言· 范围
Ⅱ
1
规范性引用文件
2
3井身质量技术监督依据 3.1资料准备 3.2井身质量监督内容 4井身质量过程监督 4.1 井口坐标及地补距 4.2 设备、工具和软件 4.3 钻具组合 4.4 钻井参数 4.5 钻井液 4.6 井眼轨迹 5井身质量验收与评价 5.1 验收方法 5.2 验收资料 5.3 质量评价附录A（资料性附录） 直井井身质量技术监督及验收表附录B（资料性附录）定向井井身质量技术监督及验收表附录C（资料性附录）水平井井身质量技术监督及验收表
6 Q/SY 01066—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY 66—2003《石油钻井井身质量技术监督及验收规范》，与Q/SY 66—2003 相
比，除编辑性修改外主要变化如下：
修改了规范性引用文件中的标准（见第2章，2003年版的第2章）； -增加了“井身质量技术监督依据”，包括资料准备和井身质量监督内容（见第3章）；一修改了“井身质量过程监督”，增加井口坐标及地补距、钻井参数、井口水平度内容（见第 4章，2003年版的第3章）；修改了“井身质量验收与评价”（见第5章，2003年版的第4章）； -增加了资料性附录（见附录 A、附录B和附录 C)。 本标准由勘探与生产分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会归口。 本标准起草单位：勘探开发研究院、华北油田分公司、新疆油田分公司。 本标准主要起草人：张绍辉、胡贯平、韩先柱、杨德凤、滕新兴、韩烨、李维轩、李永刚、张南军。
II Q/SY 01066—2020
石油钻井井身质量技术监督及验收规范
1范围
本标准规定了石油钻井井身质量监督依据、过程监督和验收与评价本标准适用于勘探开发石油天然气的直井、定向井、水平井，其他类型井可参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5416.1定向井测量仪器测量及检验第1部分：随钻类 SY/T 5416.2 定向井测量仪器测量及检验第2部分：电子单多点类 SY/T 5416.3 定向井测量仪器测量及检验 第3部分：陀螺类 SY/T 5416.4 定向井测量仪器测量及检验 第4部分：有线随钻类 SY/T 5466 钻前工程及井场布置技术要求 SY/T 5619 定向井下部钻具组合设计方法 SY/T 6332 定向井轨迹控制 SY/T 6396 丛式井平台布置及井眼防碰技术要求 SY/T 7336 钻井液现场工艺技术规程 Q/SY 1052 石油钻井井身质量控制规范
3 ，并身质量技术监督依据 3.1 、资料准备
准备的资料包括： a）钻井地质设计； b）钻井工程设计； c）建设方井身质量控制要求、标准和规范； d）承包商质量管理体系有关井身质量控制的作业文件。
3.2井身质量监督内容 3.2.1 直井井身质量监督内容见表1。
表1 直井井身质量监督内容
序号 1 2
监督内容
单位米 (m) 度（°)
备注
数据采集间隔井斜角
1 Q/SY 01066—2020
表1 (续)
序号 3 4 5 6
单位米 (m)
监督内容
备注
井底水平位移全角变化率封固段平均井径扩大率井口水平度
度每三十米【（°）/30m]
百分数（%) 度(°)
3.2.2 定向井井身质量监督内容见表2。
表2 定向井井身质量监督内容
序号 1 2 3 4 5 6
监督内容
备注
单位米 (m) 米 (m) 度(°)
数据采集间隔靶区半径最大井斜角全角变化率封固段平均井径扩大率井口水平度
度每三十米【（°）/30m]
百分数（%）度(°)
3.2.3 水平井井身质量监督内容见表3。
表3 3水平井井身质量监督内容
序号 1 2 3 4 5
备注
单位米 (m) 米 (m) 米 (m)
监督内容
数据采集间隔着陆点位置水平段纵横偏移全角变化率井口水平度
度每三十米【（°）/30m]
度(°)
4并身质量过程监督 4.1井口坐标及地补距
核实井口坐标及地补距，并做好记录。 4.2 设备、工具和软件 4.2.1检查钻井设备配置应满足设计要求，设备安装应符合SY/T5466的规定 4.2.2 所有下井工具应经检验合格，并有有效的检验项目合格证。 4.2.3检查现场配备的井眼轨迹测量仪器及其全量程精度标定结果，应符合钻并设计和施工要求。测斜使用的电子单多点测斜仪、陀螺测斜仪、MWD或有线随钻测斜仪的测量、检验及其精度应符合 SY/T5416的规定，合格后方可入井 2 Q/SY 01066—2020
4.2.4应用垂直钻井、旋转导向或磁导向等特殊控制系统的并，检查设备仪器精度应符合其质量标准要求。 4.2.5定向井、水平井施工作业，检查承包商具备：
a）定向井（含水平井）轨迹（二维、三维）设计程序； b）钻具组合优化设计综合分析程序； c）摩擦阻力／扭矩预测程序； d）井眼轨迹状态分析及待钻井眼轨迹预测程序 ； e）水平井段法面扫描程序； f）实钻井眼轨迹计算与绘图程序； g）井眼防碰和绕障分析计算程序等。
4.3钻具组合
检查配备的钻具符合钻井工程设计要求。直井、定向井和水平井下部（人井）钻具组合设计要求应符合 SY/T 5619和 SY/T 6332 的规定。 4.4钻井参数
检查钻井参数符合钻井工程设计要求。 4.5钻井液 4.5.1检查钻井液材料的储备种类符合钻井工程设计要求。 4.5.2检查加重钻井液和加重材料的储备符合钻井工程设计要求。 4.5.3检查钻井液性能符合设计和井筒安全要求，满足井眼轨迹监测、电测和井控安全要求。检测要求应符合 SY/T 7336 的规定。 4.6井眼轨迹 4.6.1井口水平度
监督承包商对表层套管井口水平度进行测量并校正，井口水平度≤0.5°，直井、定向井、水平井均执行该要求。 4.6.2数据采集间隔
检查井眼轨迹数据采集间隔应执行钻井工程设计要求。在工程设计要求不明确时，应按Q/SY 1052 的规定执行。 4.6.3定向井轨迹控制
检查定向井轨迹控制应符合 SY/T 6332 的规定。 4.6.4防碰井段或丛式井施工
检查防碰井段或丛式井施工应符合 SY/T 6396 的规定。
4.6.5轨迹跟踪分析
检查承包商根据所钻并的类型和设计要求及时作图分析。定向并、水平井作图时，应对测量的方
3 Q/SY 01066—2020
位角进行磁偏角和收敛角校正，对未钻井段，应进行预测并提出相应的轨迹控制措施。 4.6.6井眼轨迹技术要求
井眼轨迹质量在钻井工程设计中有明确要求的，应按设计执行；在钻井工程设计中没有明确要求的，应按Q/SY1052的规定执行。井眼轨迹质量达不到要求的，不经整改不允许进行下一阶段作业。 4.6.7设计变更要求
井身质量控制要求发生变更时，检查变更程序符合设计规范。
5并身质量验收与评价 5.1验收方法
5.1.1井身质量验收分阶段进行，按照不同类型井的井身质量项目指标要求进行验收，直井井身质量技术监督及验收表格式参见附录 A，定向井井身质量技术监督及验收表格式参见附录B，水平井井身质量技术监督及验收表格式参见附录C。 5.1.2直井测斜数据以测井或多点测斜数据为准，定向井、水平井测斜数据以多点测斜数据为准，水平井水平段测量数据以电子多点或随钻测斜数据为准。若发生磁干扰导致数据失真的井段，测量数据应以陀螺测斜数据为准。 5.1.3井径扩大率计算以测井数据为准。 5.2验收资料
验收资料内容包括： a）井斜测量元素记录（单、多点测量记录、随钻测量和陀螺测量记录等）； b）井身轨迹计算全套数据； c）井身轨迹水平投影图和垂直投影图； d）对于防碰要求和绕障作业的特殊井，应提交两井相距最小距离的计算结果； e）井径的测量记录，对异常井段应附测井曲线 ； f）复杂情况与事故处理报告 : g）井身质量评价报告； h）水平井等复杂结构井工艺技术总结报告。
5.3质量评价
直井、定向井、水平井井身质量按钻井设计或各油田的相关标准进行评价。
