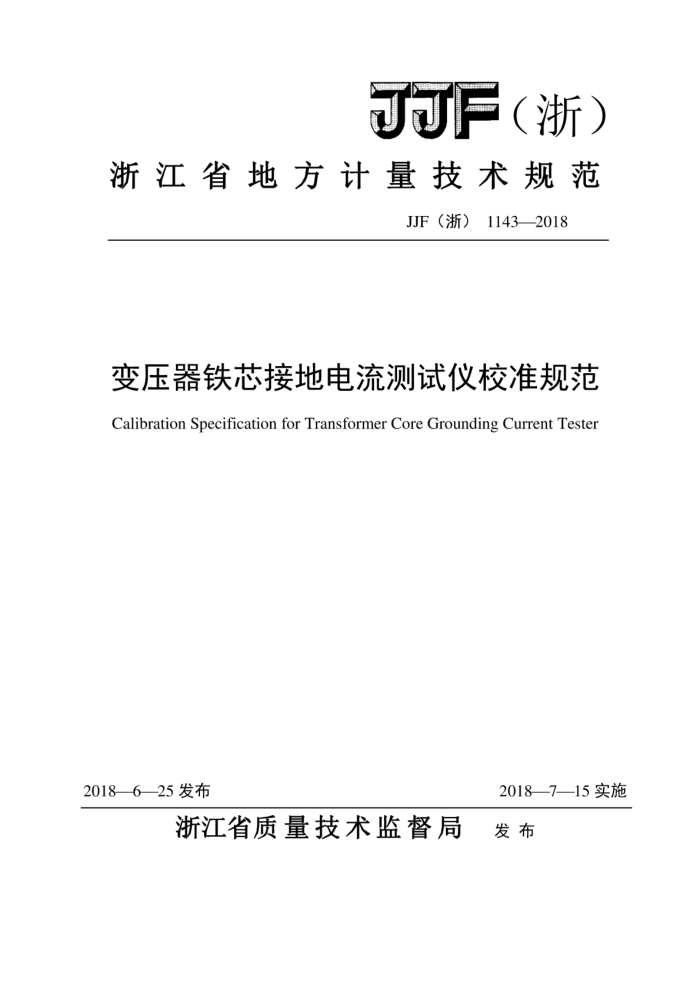

JJF(浙)
浙江省地方计量技术规范
JJF（浙）1143—2018
变压器铁芯接地电流测试仪校准规范 Calibration Specification for Transformer Core Grounding Current Tester
20186—25发布
2018715实施
浙江省质量技术监督局 发布 JJF（浙）1143—2018
变压器铁芯接地电流测试仪
校准规范
JJF(浙) 1143—2018
CalibrationSpecificationforTransformerCore
Grounding Current Tester
归口单位：浙江省质量技术监督局
主要起草单位：国网浙江省电力有限公司电力科学研究院参加起草单位：杭州意能电力技术有限公司
国网浙江省电力有限公司检修分公司浙江省送变电工程有限公司国网浙江省电力有限公司杭州供电公司国网浙江省电力有限公司温州供电公司
本规范委托国网浙江省电力有限公司电力科学研究院负责解释。 JJF（浙）1143—2018
本规范主要起草人：
龚金龙（国网浙江省电力有限公司电力科学研究院）
韩君令（杭州意能电力技术有限公司）范俊（杭州意能电力技术有限公司）参加起草人：刘江明（国网浙江省电力有限公司检修分公司）孙正竹（浙江省送变电工程有限公司）马涛（国网浙江省电力有限公司杭州供电公司）黄继来（国网浙江省电力有限公司温州供电公司） JJF（浙） 11432018
目 录
引言 1范围 2引用文件， 3术语 4概述 5计量特性 6校准条件 7校准项目和校准方法 8校准结果表达. 9复校时间间隔附录A 电流测量不确定度评定示例附录B 校准原始记录格式：附录C 校准证书内页格式附录D 校准证书校准结果页格式
TT
.2
3
.6
6
.7
.10 12 13 JJF（浙） 1143—2018
引 言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量技术规范。
II JJF（浙）1143—2018
变压器铁芯接地电流测试仪校准规范
1范围
本规范适用于工频数显式变压器铁芯接地电流测试仪（以下简称测试仪）的校准。 2 引用文件
本规范引用了下列文件： JJF10752015钳形电流表校准规范 JF1587—2016数字多用表校准规范 DL/T1433一2015变压器铁芯接地电流测量装置通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语适用于本规范。 3.1铁芯接地电流transformercoregroundingcurrent
通过变压器铁芯外接地线的电流。 [DL/T1433—2015，定义3.1]
3.2变压器铁芯接地电流测试仪testeroftransformercoregroundingcurrent
具备变压器铁芯接地电流测量功能的仪器。
4概述
变压器铁芯接地电流的显著增加，是变压器铁芯发生多点接地故障的直接体现。测试仪主要用于上述电流信号的测量，一般由电流传感器和测量主机两部分组成，常见的有分体式和一体式。电流传感器将变压器铁芯接地线中的电流信号耦合至测量主机，后经分析处理，计算得到电流值。工作原理见图1。
通信单元
变压器铁芯接
电流传感
调理/转换 微处理器
存储单元
地电流
器
LL
显示单元
图1测试仪工作原理图 JJF（浙）1143—2018
5 计量特性 5.1 电流测量 5.1.1 测试仪电流测量范围：1mA~10A； 5.1.2 测试仪电流示值最大允许误差一般不超过：±（5%读数+0.5mA）： 5.1.3 测试仪电流示值分辨力优于1mA。 5.2 测量重复性
测试仪电流测量重复性一般不超过最大允许误差绝对值的1/5。 注：以上条款不作为合格性判断依据，仅供参考。 6 校准条件
6.1 环境条件 6.1.1 环境温度：（20±5）℃ 6.1.2 环境湿度：（30%~80%）RH 6.2 测量标准
校准设备见表1。
表1 校准设备
序号 校准设备 对应校准方法
计量特性要求
交流标准电
①电流源配置应满足被校测试仪测量量程要求； ②电流源可输出频率50Hz电流，且30s内稳定度优于被校测试仪最大允许误差的
标准电流源法 12378
-
流源交流标准电
压表交流标准分
02346 1/10;
标准电压表法
③电流源输出电流畸变系数应小于5%； ④调节器应保证由零平稳而连续调至被检表上限，调节细度应不低于被检表最大允许误差的1/10； ③标准表配置应满足被校测试仪测量量程要求； ③标准分流器配置应满足承载电流的功
流器电流源及调
608
节器交流标准电
流表
02305 率要求；
标准电流表法
3
③标准装置分辨力应不大于被校测试仪分辨力的1/3： ③由标准器、辅助设备及环境条件等所引起的测量扩展不确定度应小于被校表最大允许误差的1/5；
08
电流源及调
节器
2 JJF（浙） 1143—2018
7 校准项目和校准方法
7.1 校准项目
测试仪的校准项目如表2所示。
表2 校准项目
序号 1 2 3
校准项目电流示值测量重复性分辨力
7.2 校准方法 7.2.1电流示值 7.2.1.1校准点的选取
均匀选取被校测试仪电流测量范围内（包括上限值和下限值）5个校准点。也可根据客户要求选取校准点。 7.2.1.2标准电流源法
校准接线如图2。在每一校准点设置标准电流源输出Is，待示值稳定后，读取被校测试仪示值Ix，按式（1)计算被校测试仪示值误差。
-
主机
传感器
测试仪
标准电流源
图2标准电流源校准接线图
N = I-I
... (1)
式中： △I测试仪的绝对误差，mA或A Ix- 一测试仪示值，mA或A； 1. 标准电流源设置值，mA或A。
