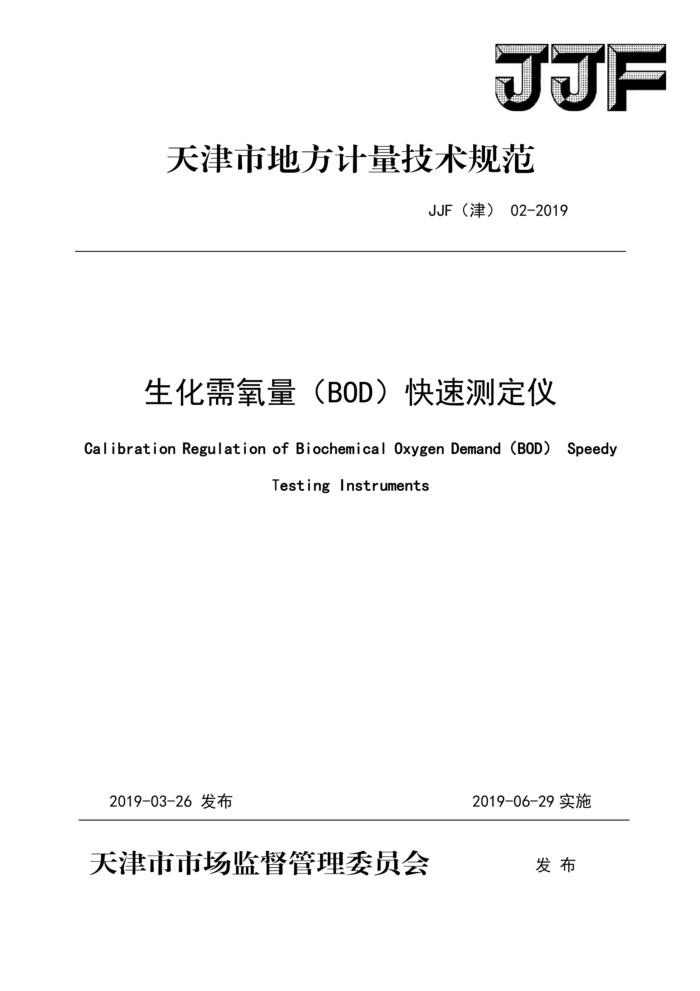

JJF
天津市地方计量技术规范
JJF（津）02-2019
生化需氧量（BOD）快速测定仪 Calibration Regulation of Biochemical Oxygen Demand (BOD) Speedy
Testing Instruments
2019-03-26 发布
2019-06-29实施
天津市市场监督管理委员会
发布 JJF（津）02-2019
化需氧量（BOD）快速测定
仪校准规范
JJF(津)02-2019 代替JJF（津)04-2010
Calibration Regulation of Biochemical Oxygen Demand (BOD) Speedy Testing
Instruments
归口单位：天津市计量监督检测科学研究院
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF（津） 02-2019
本规范主要起草人：
郭知明（天津市计量监督检测科学研究院）
杨佳（天津市计量监督检测科学研究院）王志鹏（天津市计量监督检测科学研究院）
参加起草人：
常子栋（天津市计量监督检测科学研究院）
白玉洁（天津市计量监督检测科学研究院）
刘冬梅（天津市计量监督检测科学研究院）李微微（天津市计量监督检测科学研究院） JJF（津） 02-2019
目
录
引言 1 范围· 2 引用文件· 3 概述 4 计量特性· 5 校准条件· 5.1 环境条件 5.2 标准物质 5.3 设备 6 通用技术要求 6.1 外观· 6.2 绝缘电阻 7 校准项目和校准方法·.· 7.1 外观· 7.2 绝缘电阻 7.3 稳定度 7.4 示值误差· 7.5 重复性· 7.6 线性相关系数 8 校准结果的表达· 9 复校时间间隔· 附录A校准记录推荐格式附录B校准结果内页推荐格式
) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (8)
.. JJF（津）02-2019
引言
JJF（津)04-20xX《生化需氧量（BOD）快速测定仪校准规范》的编写以JJF 1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》为基础和依据，对JJF（津）04-2010《生化需氧量（BOD）快速测定仪校准规范》进行修订的。
与JJF（津)04-2010《生化需氧量（BOD）快速测定仪校准规范》相比，除编辑性修改外，本规范主要技术内容有如下变化：
一2中增加了引用文献JJF1071-2010《国家计量校准规范编写规则》，
同时增加了JJG824-1993《生物化学需氧量（BOD5)测定仪》
一一3中修改了概述内容，增加了电极示意图一一4中修改了计量性能要求的表达方式一一6中增加了校准条件中绝缘电阻表等级要求一一6.1.1中修改了环境温度一一7.4中“每种测量3次”，修改为“每个浓度测量3次” JJF（津）02-2019
生化需氧量（BOD）快速测定仪校准规范
1范围
本规范适用于生化需氧量（BOD）快速测定仪（以下简称BOD快速测定仪）的校准。
2引用文件
本规则引用了下列文件： JJG824-1993生物化学需氧量(BODs)测定仪 HJ/T86-2002水质生化需氧量(BOD)的测定微生物传感器快速测定法
3概述
BOD快速测定仪是采用流通式微生物电极法测量水中生化需氧量的仪器， BOD快速测定仪的主要部件是BOD的微生物传感器，它是由氧电极和微生物菌膜构成，其原理是当含有饱和溶解氧的样品进入流通池中与微生物传感器接触时，样品中的溶解性可生化降解的有机物与微生物菌膜中菌种作用，消耗一定量的氧，使扩散到氧电极表面上氧的量减少。当样品中可生化降解的有机物向菌膜扩散速率达到恒定时，扩散到氧电极表面上氧的量也达到恒定，因此产生一个恒定电流（Io）。电流差值与氧的减少量存在关系，据此可推算出样品的生化需氧量。
BOD电极示意图如图1所示：
1 JJF（津） 02-2019
-
4
4
出液进液
图1BOD电极示意图
溶解氧电极：2- 电极壳：3 透气膜（TEFLON）：4 微生物膜；5- 流通测量池
4计量特性
4.1 仪器运行30min稳定度
≤0.1 μA。 4.2 示值误差
±5%。 4.3 重复性
≤5%。 4.4 线性相关系数
≥0.98。 注：以上指标不是用于仪器的符合性判定，仅供参考。
5 校准条件
5.1 环境条件 5.1.1环境温度：(15~35)℃； 5.1.2 相对湿度：≤85%RH； JJF（津）02-2019
5.2标准物质
五日生化需氧量（耗氧量）(BODs)成分分析标准物质。标称质量浓度1000
mg/L，相对扩展不确定度Urel=5%，k=2。 5.3设备 5.3.1绝缘电阻表
500V，10.0级。
6通用技术要求
6.1 外观 6.1.1BOD快速测定仪应有下列标识：仪器名称、型号、制造厂名和仪器编号。 6.1.2仪器面板的功能键应操作正常，标识清晰、完整。数字显示应清晰、完整。 6.2 绝缘电阻
仪器在不工作的状态下，试验电压500V时，电源插头的相线与仪器机壳外露金属部分之间的绝缘电阻应不小于20MQ2。
7校准项目和校准方法
7.1外观
开机，按照BOD快速测定仪的说明书进行仪器预热，目测检查外观完整；各部件调节正常，附件齐全；仪器能正常工作。 7.2 绝缘电阻
仪器处于非工作状态，开关处于接通位置，用500V兆欧表检查仪器电源相
线、中线的连线与地线端的绝缘电阻。 7.3稳定度
仪器开机后，使用专门的清洗液对仪器进行冲洗，同时观察仪器示值1o，冲洗半小时以上直至仪器稳定，然后每5分钟记录1次Io值，共计30min，计算 Io最大值与最小值之差为稳定度。 7.4示值误差
仪器稳定后，测量浓度为5.0mg/L、10.0mg/L、25.0mg/L的BOD溶液标准
3
