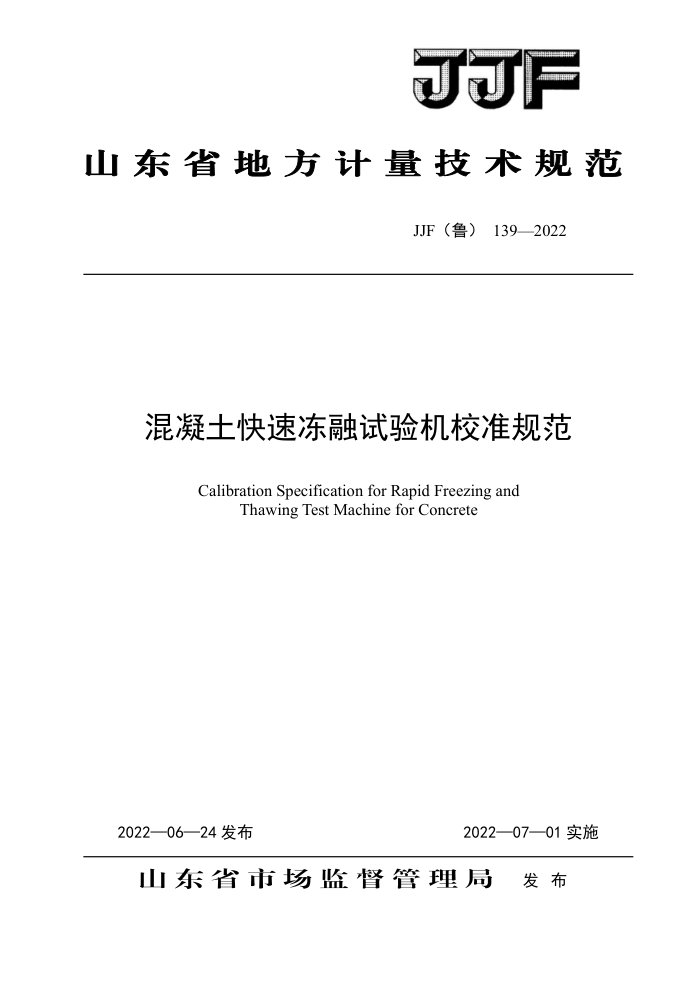

JF
山东省地方计量技术规范
JJF（鲁）139—2022
混凝土快速冻融试验机校准规范
Calibration Specification for Rapid Freezing and
Thawing Test Machine for Concrete
2022—06—24发布
2022—07—01实施
山东省市场蓝督管理局 发布 JJF（鲁） 139—2022
混凝土快速冻融试验机
校准规范
JJF (鲁) 139.
2022
Calibration Specification for Rapid Freezing and Thawing Test Machine for Concrete
归口单位：山东省温湿度计量技术委员会
主要起草单位：山东省交通科学研究院
参加起草单位：山东省计量科学研究院
济南邦得人力资源有限公司
本规范委托山东省温湿度计量技术委员会负责解释 JJF（鲁）139——2022
本规范主要起草人：
孙小男（山东省交通科学研究院）
孙马驰（山东省交通科学研究院）尹遵义（山东省计量科学研究院）参加起草人：朱园园（山东省交通科学研究院）陈月婷（山东省计量科学研究院）赵晓川（济南邦得人力资源有限公司）罗巍（济南邦得人力资源有限公司） JJF（鲁） 139——2022
目 录
引言 1 范围 2 引用文件. 3 术语 3.1 冻-融转换过程 3.2 融-冻转换过程. 3.3 冻融循环 3.4 第一次循环 3.5 融解过程. 3.6 冻结过程. 4 概述 5 计量特性.. 6 校准条件. 6.1 环境条件. 6.2 测量标准及其他设备， 7 校准项目和校准方法. 7.1 校准项目 7.2 校准方法. 8 校准结果表达 9 复校时间间隔附录A 冻融试验各过程时间计算方法，附录B试验机中心位置温度传感器示值误差不确定度评定示例附录 C 校准记录表格式附录D 校准证书内页参考格式
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (9) (12) (13) JJF（鲁） 139——2022
引言
JF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059 《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范
本规范主要参考JJF1030-2010《恒温槽技术性能测试规范》、JJF1262-2010《铠装热电偶校准规范》和GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》等编制而成。
本规范为首次发布。
II JJF（鲁）139——2022
混凝土快速冻融试验机校准规范
1范围
本规范适用于混凝土快速冻融试验机（以下简称试验机）的校准。
2引用文件
本规范引用了下列文件： JG/T243混凝土抗冻试验设备 JTG3420公路工程水泥及水泥混凝土试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1冻-融转换过程freezing-thawingconversionprocess
在试验机中心位置试件内部温度由下降转变为上升的过程中，从达到最低温度开始，
温度变化速率绝对值小于0.1℃/min的阶段。 3.2融-冻转换过程thawing-freezingconversionprocess
在试验机中心位置试件内部温度由上升转变为下降的过程中，从达到最高温度开始，
温度变化速率绝对值小于0.1℃/min的阶段。 3.3冻融循环cycle of freezing and thawing
一次冻-融转换过程结束到下次冻-融转换过程结束之间的过程。 3.4第一次循环firstcycle
从室温开始下降，到第一次冻-融转换过程结束的不完整循环。
3.5融解过程thawingprocess
一次冻-融转换过程结束到下次融-冻转换过程开始之间的过程。
3.6冻结过程freezingprocess
一次融-冻转换过程结束到下次冻-融转换过程开始之间的过程。
4概述
混凝土受冻会使水泥混凝土内部结构遭到破坏，使混凝土强度降低。试验机是用于模拟混凝土试件在水中反复周期冻结和融解的过程，并以经受的快速冻融循环次数表示混凝土抗冻性能。试验机主要由可编程控制系统、冻融试验箱、制冷系统、加热系统、载冷剂
1 JJF（鲁）139——2022
循环系统组成，通过可编程控制器自动进行冻结和融解循环，并可任意设定冻结和融解的温度和循环次数。
计量特性
5
试验机的计量特性如表1所示，
表1试验机计量特性
要求 109±5 109±5 500±5 ±0.5 2~4
校准项目
长宽高
试件桶内尺寸/mm
试验机温度传感器示值误差/℃
单次冻融循环时间/h 融解过程时间/min -16℃升至3℃的时间/min
≥1/4当次冻融循环时间 ≥1/2当次融解过程的时间
融-冻转换时间/min 3℃降至-16℃的时间/min
≤10
≥1/2当次冻结过程的时间
冻-融转换时间/min 温度均匀度/℃
≤10 ≤2 ±2 ±2 ≤28
试件冻结完成时试件中心温度控制偏差/℃ 试件融解完成时试件中心温度控制偏差/℃
试件内外温差/℃
注：上述计量特性指标仅供参考，不判断合格与否。 6 校准条件 6.1环境条件
温度：（20±5）℃；湿度：不大于85%RH；无明显振动、无腐蚀气体。 6.2测量标准及其他设备 6.2.1多通道温度测量仪（或其他测量设备）
至少有四个测温通道，测量范围应覆盖（-3020）℃，最大允许误差：±0.2℃，分辨力不低于0.01℃，具备自动记录、存储温度变化数据的功能，数据采集时间间隔可调， 6.2.2钢直尺
量程600mm，分度值1mm。
