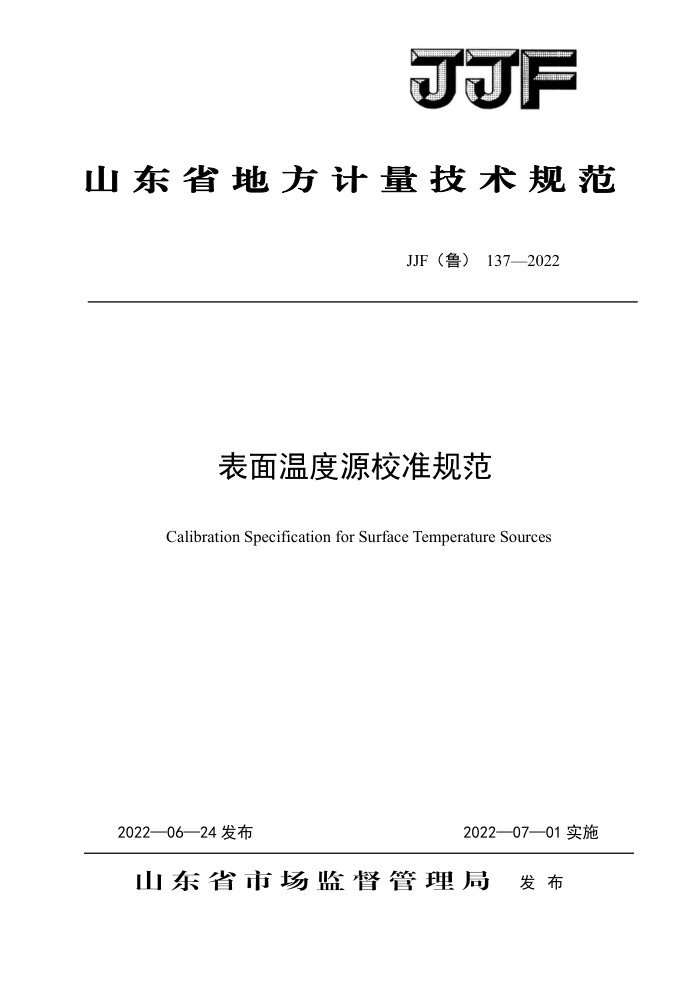

JJF山东省地方计量技术规范
JJF（鲁） 137——2022
表面温度源校准规范
Calibration Specification for Surface Temperature Sources
2022—06—24发布
2022—07—01实施
山东省市场监督管理局 发布 JJF（鲁） 137—2022
表面温度源校准规范 CalibrationSpecificationforSurface
JJF(鲁)137—2022
Temperature Sources
归口单位：山东省温湿度计量技术委员会
主要起草单位：青岛市计量技术研究院
山东省计量科学研究院
参加起草单位：威海市产品质量标准计量检验研究院
昆山安立知精密仪器有限公司
本规范委托山东省温湿度计量技术委员会负责解释 JJF（鲁） 1372022
本规范主要起草人：
郭沈辉（青岛市计量技术研究院）
尹遵义（山东省计量科学研究院）
李莉（青岛市计量技术研究院）
参加起草人：张琳（青岛市计量技术研究院）尹跃 （山东省计量科学研究院）王美玲（威海市产品质量标准计量检验研究院）
于龙（昆山安立知精密仪器有限公司） JJF（鲁）137—2022
目录
引言 1 范围 2引用文件. 3名词术语. 3.1工作区域 3.2温度均匀性 3.3温度稳定性 3.4温度示值误差 4概述， 5计量特性 6校准条件. 6.1环境条件 6.2测量标准及其他设备. 7校准项目和校准方法 7.1校准项目 7.2 校准方法 8数据处理 8.1温度均匀性. 8.2温度稳定性 8.3温度示值误差. 9校准结果的表达 10复校时间间隔附录A表面温度源校准原始记录附录B表面温度源温度均匀性校准结果的不确定度评定示例. 附录C表面温度源温度稳定性校准结果的不确定度评定示例附录D表面温度源温度示值误差校准结果的不确定度评定示例.
(II) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (6) (6) (7) (8) (10) (12) (14) JJF（鲁） 137—2022
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、 JJF1059.1-2012 2《测量不确定度评定与表示》共同构成支撑校准规范制订工作的基础性系列规范。
本规范为首次发布。
= JJF（鲁）137—2022
表面温度源校准规范
1范围
本规范适用于温度范围为（30～400）℃的表面温度源的校准，其他通过表面加热提供热源的仪器设备也可以参照本校准规范。
2引用文件
本规范引用了下列文件： JF1101-2019环境试验设备温度、湿度参数校准规范 JJF1257-2010干体式温度校准器校准规范 JF1409-2013表面温度计校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3名词术语
下列术语和定义适用于本规范。
3.1工作区域workingspace
表面温度源金属加热板上符合温度均匀性和温度稳定性要求的区域为工作区域。
3.2温度均匀性temperatureuniformity
稳定状态下，表面温度源在工作区域内任意温度点与几何中心点最大温度差值的绝对
值。 3.3温度稳定性temperature stability
稳定状态下，在规定的时间间隔内，表面温度源工作区域内温度随时间的变化量。
3.4温度示值误差temperatureindicationerror
稳定状态下，表面温度源显示温度与工作区域几何中心点温度之差。
4概述
表面温度源一般由金属加热板（以下简称热板）和温度控制器组成。表面温度源使用电加热的方式加热热板，温度控制器能够将热板温度稳定控制在设定温度，提供出温度可
1 JJF（鲁） 137—2022
调的稳定、均匀温场。部分表面温度源在热板的底部具有温度测试孔，可以外接温度测量装置。
5计量特性
表面温度源的计量特性包含温度均匀性、温度稳定性和温度示值误差。各计量特性的技术要求见表1。
表1表面温度源技术要求
技术指标
工作区域温度均匀性
工作区域温度稳定性/
/℃ ≤0.5 ≤1.0 ≤1.5
温度范围/℃
(℃/10min)
≤0.4 ≤0.6 ≤1.0
室温≤t≤100
100
计量特性另有要求的表面温度源，按有关技术文件规定的要求进行校准。 2以上指标要求不用于合格性判断，仅供参考
表面温度源温度示值误差的技术要求可以参照相应的技术说明书。
6校准条件 6.1环境条件
6.1.1环境温度：（23±5）℃，环境湿度：不大于85%RH。校准实验室内不应有影响校准结果的环境因素。 6.1.2在校准过程中，环境温度波动不超过0.5℃。
6.2测量标准及其他设备
6.2.1温度均匀性的测量标准
通常选用配有自重式表面温度传感器的双通道温度测量仪，各通道应采用同种型号规格的表面温度传感器，并能满足相应的校准工作要求。具体技术要求见表2。 6.2.2温度稳定性和温度示值误差的测量标准
通常采用四线制铂电阻温度计及其配套测量仪表，铂电阻温度计外径与表面温度源测
2 JJF（鲁）137—2022
温孔内径之差不超过0.5mm。无外置温度计插孔的表面温度源，校准时测量标准也可以选用自重式表面温度传感器及配套的温度测量仪。具体技术要求见表2。
表2测量标准技术要求
仪器名称
技术要求
测量范围：（0～400）℃ 分辨力：不低于0.01℃
双通道表面温度测量仪
最大允许误差：±2.5℃或±0.75%t
测量范围：（0～400）℃ 分辨力：不低于0.01℃
铂电阻温度计及其配套
测量仪表
最大允许误差：±（0.10℃+0.0017t）
注: 1测量标准的技术指标为包含传感器和测量设备的整体指标。 2t为测量点温度，单位为℃；最大允许误差：±2.5℃或±0.75%t，二者取最大值。
校准时可以采用表2所列的标准器，也可以选用符合要求的其他测量标准。
3.
7校准项目和校准方法
7.1校准项目
校准项目可以根据被校仪器的用途进行选择，一般包含：温度均匀性、温度稳定性和温度示值误差。对于配置了外插铂电阻温度计测量装置的表面温度源，在对铂电阻温度计测量装置整体校准的情况下，温度示值误差可以不做。
7.2校准方法 7.2.1外观
表面温度源的外形结构应完好，不应有影响计量性能的缺陷。接通表面温度源的电
源，仪器设备应能正常工作。热板表面应平整、光滑、无油垢等物质，不允许有影响测量准确度的表面氧化。 7.2.2校准点的选择
校准点一般选择50℃、100℃、200℃、300℃、400℃五个温度点，也可以根据用户需要选择常用的温度点。
m
