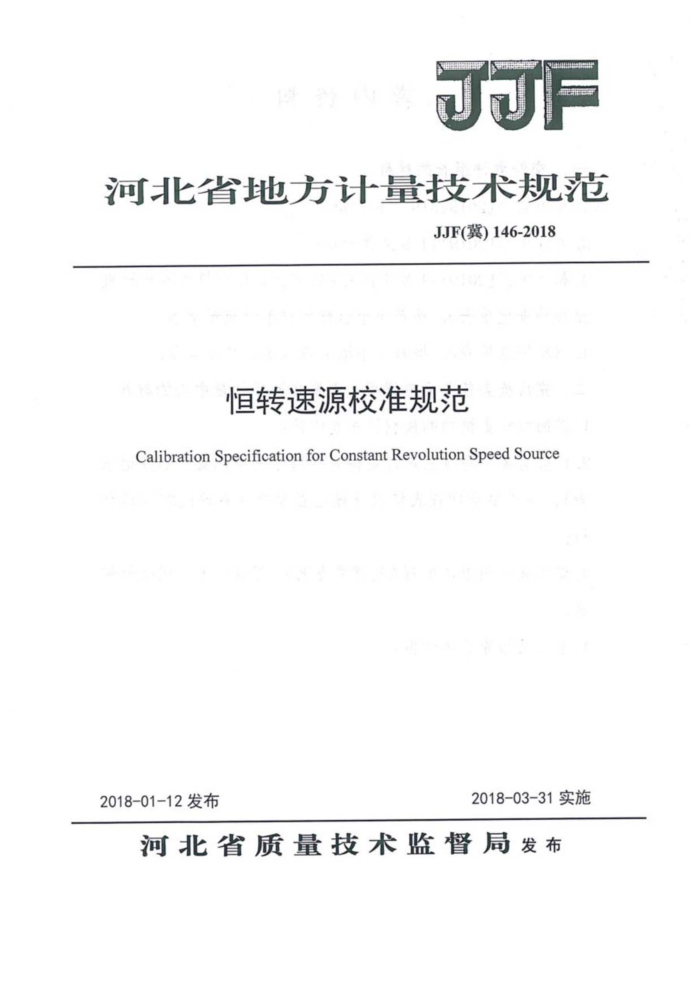

河北省地方计量技术规范
JJF(冀)146-2018
恒转速源校准规范
Calibration SpecificationforConstantRevolutionSpeed Source
2018-03-31实施
2018-01-12发布
河北省质量技术监督局发布 JJF（冀）146-2018
恒转速源校准规范 Calibration Specificationfor Constant Revolution Speed Source
JJF（冀）146-2018
归口单位：河北省质量技术监督局起草单位：河北省计量检测技术中心
河北省计量监督检测研究院
本规范委托起草单位负责解释 JJF（冀）146-2018
本规范主要起草人：
王茜（河北省计量检测技术中心）阎海锋（河北省计量监督检测研究院）周建林（瑞临计量检测有限公司）白之光（河北省计量监督检测研究院）张景红（河北省计量监督检测研究院）宫宏智（河北省计量监督检测研究院）李根（河北宏星检测技术服务集团有限公司） JJF（冀）146-2018
目录
1
引言 1范围.. 2引用文件... 3概述... 4计量特性.. 4.1转速示值误差 4.2转速稳定性. 5校准条件... 5.1环境条件.. 5.2测量标准器及其他设备. 6校准项目和校准方法 6.1校准前检查.. 6.2转速示值误差的校准.. 6.3转速稳定度... 7校准结果表达... 8校准结果 8.1校准证书 8.2校准结果测量不确定度评定 9复校时间间隔附录A 恒转速源校准记录参考格式附录B 校准证书校准结果内容附录C 恒转速源校准结果不确定度评定方法与实例
2
.2
.2
.2 ...2 ..2 ....2
2
...2 3
..3
..4
4
4
5
..6 JJF（冀）146-2018
引言
本规范是依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定而制定的。
本规范为首次发布。 JJF（冀）146-2018 恒转速源校准规范
1范围
本规范适用于对绝缘电阻表和接地电阻仪等仪器检定中，提供标准恒转速的恒转速源和恒速器的校准，其他使用相同原理提供恒转速源的试验仪器可以参照本规范进行校准。 2引用文件
本规范引用下列文件： JJG1134-2017转速测量仪检定规程 JJG326转速标准装置检定规程 JJG622绝缘电阻表检定规程 JJG366接地电阻仪检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
恒转速源是根据JJG622绝缘电阻表检定规程和JJG366接地电阻仪检定规程的技术要求而设计生产的，是检定各种绝缘电阻表和接地电阻仪必需的配套设备。恒转速源采用步进电机驱动，单片机控制，可通过转速控制开关任意设定，且转速不随负载变化而波动。
电机
功效
电源
显示器
CPU
转速调整
图1恒转速源工作原理框图
- JJF（冀）146-2018
4计量特性
4.13 转速最大允许误差：土lr/min。 4.2转速稳定性：
2h转速稳定性应优于：1r/min。
注：以上所有指标不是用于合格性判别，仅提供参考。
5 校准条件及测量标准
1
5.1环境条件 5.1.1 温度：（20±10）℃； 5.1.2 相对湿度：≤85%； 5.1.3 供电电源： （220±22）V， （50±1）Hz。 5.2测量标准器及其它设备选用转速测量仪作为测量标准器。转速测量仪应经计量检定合格或校准，并在有效期内。转速测量仪的最大允许误差应不大于被校恒转速源转速最大允许误差绝对值的 1/3。
6 校准项目和校准方法
6.1 校准前检查
a）被校准仪器外观应完整无破损，标有型号、出厂编号、生产厂家； b）被校准仪器通电后应清晰显示所有数据，并按照说明书要求进行预热并工作正
常。
c）各种开关及功能键工作正常，被检仪器应运行平稳，无异响，转动部件无擦碰。
6.2转速示值误差的校准
通常在调速范围内选取不少于3个校准点，其中应包括120r/min和150r/min两
点。
将反光膜贴于被检恒转速源的同轴平衡接头上，并确认测量标准能够正确接收信号。开启恒转速源并调整转速至校准点no。重复读取10次测量标准示值，计算其平均值π。按公式（1）计算转速示值误差：
2 JJF（冀）146-2018
S=n-n(1)
式中：S--转速示值误差，r/min;；
no一一恒转速源显示值，r/min；万一一测量标准示值平均值，r/min。
6.3转速稳定度
选取120r/min做为恒转速源稳定度校准点。转速稳定后，记录测量标准显示转速值，每隔20min记录一个转速值，共记录7个转速值。按公式（2）计算转速稳定度：
S, = "mm=nm×100% (2) 式中：S一一恒转速源2h转速稳定度；
n
nmax、nmin一一7个转速值的最大、最小值，r/min； n一一7个转速值的平均值，r/min。
7校准结果的表述
校准证书至少包括以下信息： a）标题“校准证书”； b）实验室名称和地址： c）进行校准的地点（如果不在实验室内进行校准）； d）证书或报告的唯一性标识（如编号），每页及总页的标识： e）客户的名称和地址； f）被校对象的描述和明确标识 g）进行校准的日期，如果与校准结果的有效性应用有关时，应说明被校对象的
接收日期； ：
h）如果与校准结果的有效性和应用有关时，应对抽样程序进行说明； i）对校准所依据的技术规范的标识，包括名称及代号： j）本次校准所用计量标准的溯源性及有效性说明：
m
