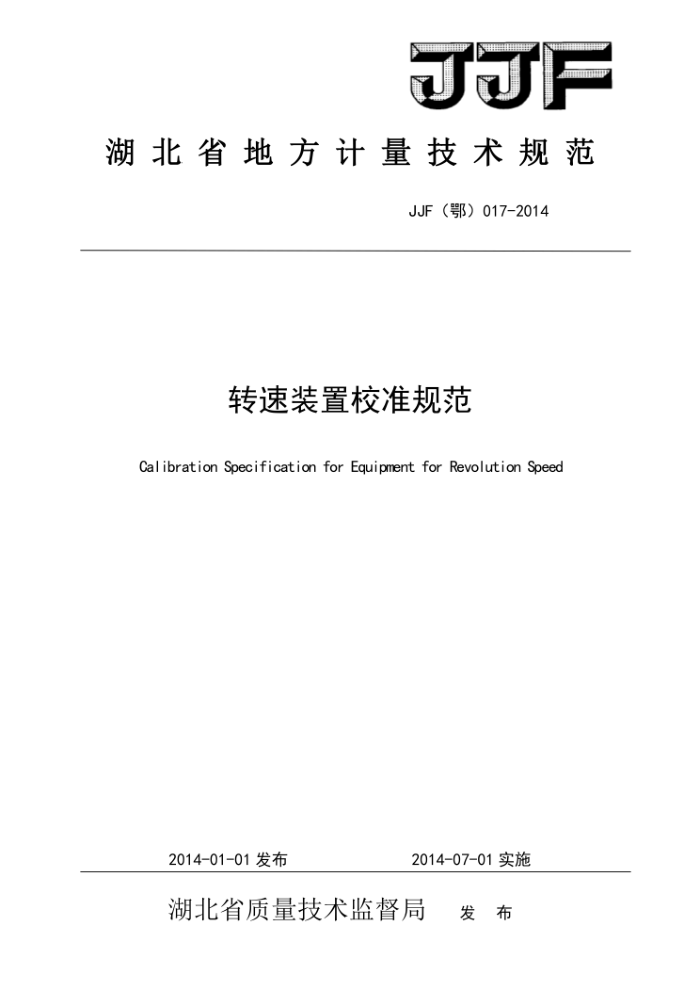

JJF
湖北省地方计量技术规范
JJF（鄂）017-2014
转速装置校准规范
Calibration Specification for Equipment for Revolution Speed
2014-01-01发布
2014-07-01实施
湖北省质量技术监督局 发布 JJF（鄂）172014
转速装置校准规范 Calibration Specification for Eguipment for Revolution Speed
JJF（鄂）17-2014
本技术规范经湖北省质量技术监督局于2014年01月01日批准，并于
2014年07月01日起施行。
归口单位：湖北省质量技术监督局起草单位：武汉市计量测试检定（研究）所
本规范由武汉市计量测试检定（研究）所负责解释 JJF（鄂）17-2014
本规范主要起草人：
毛诗敏 （武汉市计量测试检定（研究）所）方春泉 （武汉市计量测试检定（研究）所）贺 勇 （武汉市计量测试检定（研究）所）
参加起草人：
许建平 （武汉市计量测试检定（研究）所）张民 （武汉市计量测试检定（研究）所）黄浩 （武汉市计量测试检定（研究）所）张洁静 （武汉市计量测试检定（研究）所）曲 敏 （武汉市计量测试检定（研究）所） JJF（鄂）17-2014
目 录
(1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (6) (6) (7) (8) (9)
范围 2 引用文件 3 术语和计量单位 4 概述。 5 计量特性· 5.1测量范围 5.2示值误差 5.3示值变动性 5.4重复性 5.5测量结果不确定度 5.6声噪声 6 校准条件 6.1 校准时环境条件 6.2 校准用标准装置 7 校准项目和校准方法 7.1 校准项目 7.2 校准方法 7.3 校准结果表达 7.4 校准周期附录A 校准记录· 附录B 校准证书内容。 附录C 测量结果不确定度分析 JJF（鄂）17-2014
转速装置校准规范
1范围本规范适用于转速测量范围为（0～40000）r/min的转速装置（以下简称装置）的校准。 2引用文件
2
本规范参考引用下列文件： JJF1071-2010国家计量校准规范编写规则 JJG326-2006 转速标准装置检定规程 JJG105-2000 转速表检定规程使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
转速装置：带有转速控制、测量、显示系统的机械旋转装置。转速的符号为Ⅱ，计量单位为转/分（r/min）。 4概述转速装置主要指用于各种机械自动化装置的转速测量装置。它主要由三部分组成：转速源（通常使用可控旋转电机）：变速器（通常由齿轮箱或其他调速设备构成，以产生宽范围的转速）：测量和显示系统（传感器和磁电式转速表或转速数字显示仪等）。 5计量特性 5.1测量范围：（0~40000）r/min 5.2示值误差：
配有指针式转速表的：土0.5%及以下配有数字式测速仪的：土0.05%n+1个字及以下。
5.3示值变动性：
配有指针式转速表的：0.5%及以下：配有数字式测速仪的：0。05%n+2个字及以下。
5.4重复性 JJF（鄂）17-2014
配有指针式转速表的：0.5%及以下：配有数字式测速仪的：0.05%及以下。
5.5测量结果不确定度（k=2）
配有指针式转速表的：0.5%及以下，配有数字式测速仪的：0。05%及以下。
5.6声噪声：≤85dB。 6 校准条件 6.1 校准时环境条件 6.1.1 温度：（5～35）℃：相对湿度：≤85%。 6.1.2 交流电源：（220土22）V或（380土38）V；电网频率：（50土2.5）Hz 6.1.3 周围无影响正常工作的环境噪声、电磁干扰及腐蚀性气、液体。 6.2 校准用标准装置 6.2.1 转速测量仪：测量范围（180000）r/min准确度5×10° 6.2.2 光电式数字转速表：测量范围（5.0～99999）r/min，准确度1×10 6.2.3 接触式数字转速表：测量范围（2。5～19999）r/min，准确度1×10 6.2.4 频闪式数字转速表：测量范围（200。0~19999）r/min，准确度1×101 6.2.5 电了秒表：测量范围0～24h，日差MPE：土0.5s/d。 6.2.6 声级计：2级。
根据不同校准对象、不同误差要求、被校对象允许测量方式，可选择上述不同的标
准器具。 7..计量器具控制 7.1校准项目
本规范校准项目见表1。
7。2校准方法
首先检查外观和功能，确定没有影响计量特性的因素后再进行校准。
7.2.1外观 7.2.1.1 装置应有铭牌，标明产品名称、规格型号、最大转速、出厂日期、出厂编号
2 JJF（鄂）17-2014
和生产厂家； 7.2.1.2装置外观无明显的机械损伤，各功能开关、旋钮、按键应动作灵活可靠：
表 1
校准项目外观及功能的检查
序号 1 2 3 4 5 6
示值误差示值变动性重复性
测量结果不确定度
声噪声
7.2.1.3 装置上所标文字符号、标志正确，显示正常，字符清晰完整。 7.2.1.4 装置不得有危及人身安全的故障，且不得有明显漏油现象。 7.2.2功能及运转 7.2.2.1 装置的传动系统在工作时，转动应平稳；各连接件应牢固、可靠。 7.2.2.2 装置应有可观察到旋转部位的窗口。 7.2.2.3 可调速装置在整个调速范围内应能固定点调速或连续均匀进行无级调速。 7.2.3转速项目的校准 7.2.3.1转速装置的校准方式 a.采用橡胶锥体或橡胶圆轮与转速装置直接接触，同步测量转速装置的转速。 b.采用光电式或频闪式时应在被校转速装置的转轴或相关转速部位上设置反光标志，标准测速仪能正常接收到转速装置上旋转的反光靶上反射的信号； c.采用磁电式时应将传感器与被测转速装置的相关部位垂直距（1～3）mm并固紧，转动转速装置，传感器能接收被测转速装置发射来的相关信号。 d.在转速装置的转速≤100r/min时，可采用电子秒表计时60s，并在转速装置上画分十个时区，确定起始点，来测量转速装置的转速。
3 JJF（鄂）17-2014
7.2.3.2校准点的选择：作为常规校准，在测量范围内，一般均匀选择5个校准点（包括下限值和上限值）；被校转速装置上的测量系统为磁电式转速表时，在有刻度值范围内选择；被校转速装置上的测量系统为电子计数式转速表时，按1、2、5序列选择校准点。在线校准时，可根据需要选定转速校准点。 7.2.3.3试运转：手动或逐渐调速进行试运转，观察被校转速装置具有正常转速状态时，再进行示值校准。 7.2.3.4示值校准：将被校转速装置分别调到校准点的转速值，在同一校准点上连续读取并记录被校转速装置的十个显示值。 7.2.3.5各项结果计算 a.示值误差 ①转速装置带磁电式转速表的，其示值误差以引用误差方式给出：
@ = "= ×100%
M
(1)
②转速装置带电子计数式或刻度式转速表的，其示值误差以绝对误差方式给出：
An= n-no
(2)
式中：の一校准点（带磁电式转速表）示值误差，%；
An一校准点（带电子计数式或刻度式转速表）示值误差，r/min。 n一转速装置校准点的标称值，r/min； no一标准装置的测量平均值，r/min； M一转速装置相应量限的上限值，r/min；
b.示值变动性 ①转速装置带磁电式转速表的，其示值误差以引用误差方式给出：
b = nmx _nm ×100%
M
(3)
②转速装置带电子计数式或刻度式转速表的，其示值变动性以绝对误差方式给出：
An,=nmaxnmin
(4)
4
