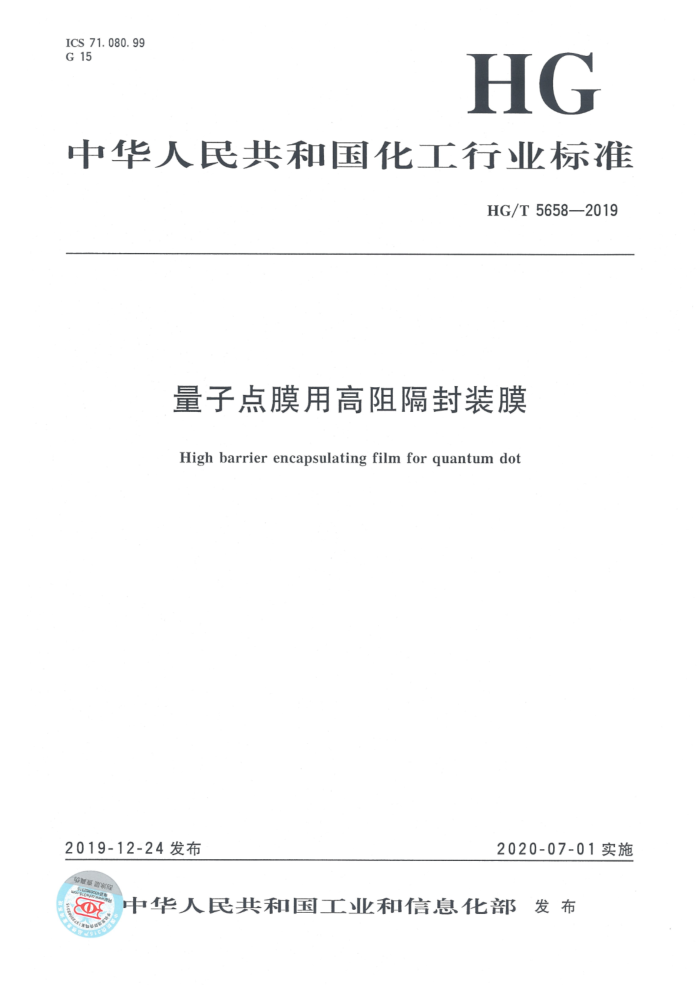

ICS 71. 080. 99 G 15
HG
中华人民共和国化工行业标准
HG/T5658—2019
量子点膜用高阻隔封装膜
High barrier encapsulating film for quantum dot
2020-07-01实施
2019-12-24发布
中华人民共和国工业和信息化部发布
0 HG/T 5658—2019
前 言
本标准按GB/T1.1一2009的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国乐凯集团有限公司、合肥乐凯科技产业有限公司、乐凯华光印刷科技有限
公司。
本标准主要起草人：宋鑫、王群、宣玉凤、刘墨宁、霍弘、刘贤豪、王增敏、时燕来， HG/T5658—2019 4. 1. 2 量子点膜用高阻隔封装膜表观应满足表1的要求。
表1表观要求
缺陷种类膜皱褶点缺陷划伤破损
表观要求无
Φ≥0.1mm，无 L≥1.0mm、W≥0.2mm，无
无
注：Φ指点缺陷直径；L指划伤长度，W指划伤宽度。
4.2性能要求
量子点膜用高阻隔封装膜的性能指标应满足表2的要求。
表2性能要求
指标名称
单位
指标要求规格值±2 规格值±2 N0. ≥88
厚度宽度水蒸气透 过率透光率雾度黄度值翘曲度
~40 ~1.5
绝对值3
5试验方法
5.1·试验条件和取样 5.1.1试验条件
按照GB/T2918状态调节不少于24h后， 进行试验 5. 1. 2 取样规则
去掉整轴薄膜包装后，确保外观不受取样状态影响的情况下，从薄膜片头裁取全幅宽膜长约 100cm，全幅宽裁取试验试样长度100cm，作为被测试样。 5.2 收卷质量和表观质量 5.2.1在日光灯或荧光灯下，目视检验薄膜大轴的收卷质量。 5. 2.2 取被测试样全幅宽长约100cm作为样品。 5.3厚度
按照GB/T6672规定的方法测定。
2 HG/T5658—2019
5.4宽度
将全幅宽薄膜样品放在水平台面上，沿收卷方向取3点，用精度为1mm的钢板尺测量宽度。 5.5水蒸气透过率
按照GB/T21529规定的方法测定。试验条件为温度38.0℃士0.5℃、相对湿度90%±2%，试验时非雾面朝向湿度低的一面。 5.6透光率/雾度
按照GB/T2410中雾度计法测定。 5.7 黄度值
按照GB11186.3中色调测试方法测定。 5.8 翘曲度
按照GB/T T25257规定的方法测定。
6 检验规则
6.1 出厂检验
应由质量检验部门按照表规定的检验频次进行检 合格后方可出厂
表3 检验频次
检验项
检验频次每轴
E
收卷质量、表观质量厚度宽度端面对准度水蒸气透过率透光率雾度黄度值翘曲值
每轴每轴每轴每批次每批次每批次每批次每批次
6.2 型式检验 6.2.1 产品有下列情形之一时，应进行型式检验：
产品结构、原材料、工艺有较大改变时； b) 产品停产时间达30天，恢复生产时； c) 长期正常生产，应3个月进行一次检验； d) 出厂检验结果与上次检验有较大差异时；
a)
质量监督机构或客户提出检验要求时。
e)
3 HG/T 5658—2019 6.2.2型式检验的样品从出厂检验合格的样品中抽取，抽取3轴。检验本标准要求规定的全部项目。 6.3·判定
产品的各项指标检验，若样本单位的检验结果符合本标准的要求则判为合格。当检验结果中有一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。 6.4验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。
7标志、包装、运输和贮存
7.1标志
产品的外包装上应注明下列内容：产品名称、型号、规格、加工面、厚度、数量、净重量、标准编号、出厂批号、生产日期、保质期、生产厂家、“小心轻放”“防潮”等内容和标识。并应符合 GB/T191的规定。 7.2包装
量子点用高阻隔封装膜的包装以轴为最小包装单位。包装用塑料或纸轴芯、塑料薄膜、纸箱等包装材料应能保证使用要求，卷尾用胶带粘贴，膜卷用塑料薄膜包装，然后轴芯两端安装堵头和挡板，内附干燥剂。外包装满足客户使用要求，可以使用纸箱包装或木箱包装。包装应能保证产品安全运输的需要，符合GB/T191的规定，注明产品标识号，并附产品合格证。 7.3运输
产品运输过程中不得受日晒、雨淋和剧烈震动。 7.4贮存
产品应保持原封装，横放保存。产品保存在温度10℃34℃、相对湿度40%～60%的环境中。 产品自生产日期起，保质期为12个月。超过保质期，按本标准规定的项目重新进行检验，如果符合性能要求，仍可使用。 中华人民共和国化工行业标准
量子点膜用高阻隔封装膜
HG/T5658-2019 出版发行：化学工业出版社
（北京市东城区青年湖南街13号·邮政编码100011) 北京科印技术咨询服务公司顺义区数码印刷分部 880mm×1230mm1/16印张%字数13.2千字
2020年6月北京第1版第1次印刷
书号：155025·2682
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。
定价：14.00元
版权所有 违者必究
