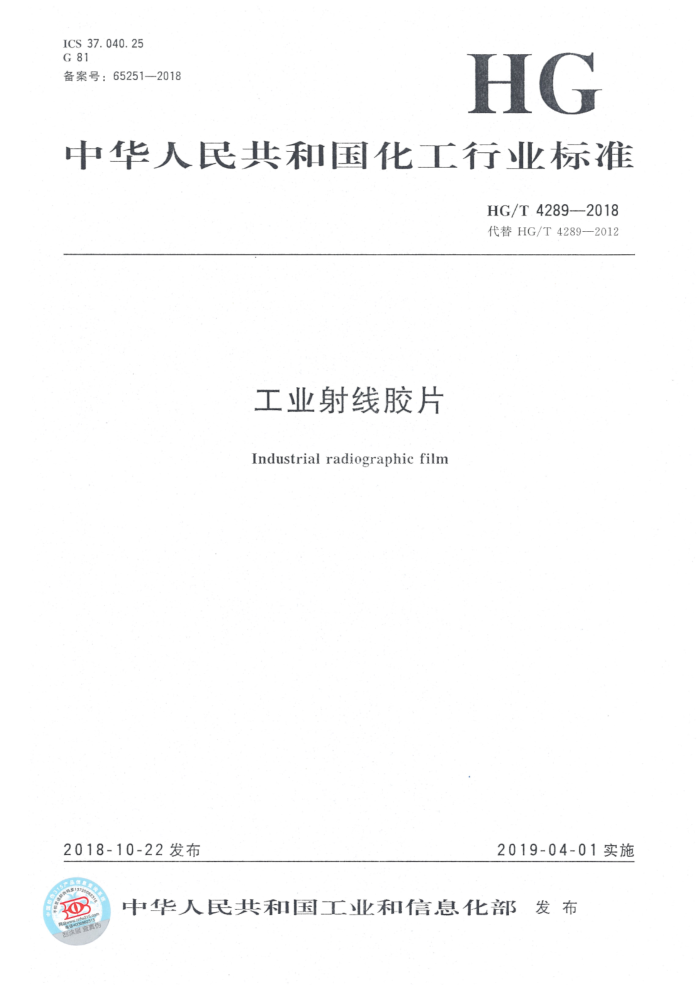

ICS 37.040.25 G 81 备案号：65251—2018
HG
中华人民共和国化工行业标准
HG/T4289--2018 代替HG/T4289—2012
工业射线胶片
Industrialradiographicfilm
2018-10-22发布
2019-04-01实施
中华人民共和国工业和信息化部发布
O HG/T4289--2018
前 言
本标准按照GB/T1.1--2009给出的规则起草本标准代替HG/T4289—2012《T3型工业X射线胶片》。 本标准与HG/T4289一2012相比，除编辑性修改外主要技术变化如下：
修改了标准名称；第2章删除了GB/T6843《感光材料涂层熔点测定方法》，增加了GB/T9861《成像材料照相胶片和相纸照相乳剂湿抗划伤的测量方法》；在表1中增加了碱溶时间和加工中抗划伤力，删除了乳剂层熔点；在表2中增加了80mm×240mm胶片、70mm×300mm胶片的裁切尺寸； -增加了碱溶时间和加工中抗划伤力的检验方法（见6.10和6.11)；增加了6.3曝光。
本标准由中国石油和化学工业联合会提出。 本标准由全国感光材料标准化技术委员会（SAC/TC102）归口。 本标准起草单位：乐凯医疗科技有限公司、天津美迪亚影像材料有限公司、中国乐凯集团有限
公司。
本标准主要起草人：王丽丽、张俊、白银亮，本标准所代替标准的历次版本发布情况为：
-HG/T 4289-2012。 HG/T4289-2018
工业射线胶片
1范围
本标准规定了工业射线胶片的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于对钢、铁、铝等金属及合金材料的焊缝、铸件等进行无损探伤检验用的工业射线
胶片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 9861 成像材料照相胶片和相纸照相乳剂湿抗划伤的测量方法 GB/T 11500 摄影 密度测量第2部分：透视密度的几何条件 GB/T11501 摄影 密度测量 第3部分：光谱条件 GB/T15061 银盐感光材料感光测定通则 第一部分 适用于白炽钨光和模拟日光曝光的试样
曝光条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
感光度 sensitivityspeed 规定感光乳剂敏感性的指数。
3. 2
感光特性曲线characteristiccurve 感光材料所接受的曝光量对数与其在一定显影加工条件下产生的密度之间的关系曲线（曝光量对
数为横坐标，密度为纵坐标）。 3. 3
最小密度minimumdensity 感光材料未曝光部分经显影加工后产生的灰雾密度加上片基密度，以Di表示。
3. 4
反差系数contrastfactor 感光特性曲线直线部分的斜率，以表示。 HG/T4289—2018
4产品分类
见附录A。
5要求 5.1 性能指标
见表1。
表1 单位
指标 ≤0.32 ≥1. 0 ≥3. 2 ≥10 ≥0.8
项 目
最小密度Dmin 感光度S 反差系数r 碱溶时间加工中抗划伤力
min N
5.2尺寸 5.2.1 常用规格胶片裁切尺寸见表2。
裴2 裁切尺寸/mm 303.0X379.2 353.8X429.8 78.5X237.8 78.5×298.0 78.5X356.0 68.5X298.0
公称尺寸/mm 305×381 356×432
裁切公差/mm
80X240 80×300 80X360 70×300
±1
5.2. 2 其他特殊规格的尺寸见表3。
表3 裁切尺寸/mm N1. 5
裁切公差/mm
公称尺寸N/cm
N≤12 12 ±0. 5 ±1 ±1. 5
N2 N2.5
5.3胶片形状
胶片为矩形，四角需打圆角，距直角边顶点10mm处圆角的圆弧与直角边的间距不得大于
2 HG/T 4289--2018
0.5mm，见图1。
单位为毫米
最大
0.5
圆角允许范围
? S'0
10
?
图1 圆角尺寸
5.3.1圆角的圆弧应在图1所示阴影范围内。胶片角平分线距圆角弧交点到直角顶点的距离，不得小于2mm，不得大于5.5mm。 5.3.2圆角的圆弧与两直角边的切点到直角项点的距离，不得小于.2.8mm，不得大于15mm。圆角切边应圆滑，不得有毛刺和棱角。 5.4胶片表观质量 5.4.1 生胶片表观质量
生胶片应清洁、不粘连。片边应光洁、无毛刺。乳剂层无脱涂，无拉丝、条道、气泡、沙眼及机械划伤等缺陷。 5.4.2透明片表观质量
透明片乳剂层应不起泡、不脱落，不得有斑点和静电产生的最小密度等缺陷。 5.4.3灰片表观质量
灰片应无条道、拉丝和斑痕等缺陷。
6试验方法 6.1试验条件
试验温度20℃±2℃，试验相对湿度45%～65%。
3 HG/T4289—2018
6.2取样
样品应达到平衡后取样，从未开封的包装盒内任取一张胶片，裁成35mm宽的片段作为试片。 6.3曝光
应符合GB/T15061中的规定，光源色温5500K，试样曝光时间 ，样品需在室温下至少平
20 .
衡4h后曝光。
6.4试片冲洗
已曝光试片应在2h内冲洗，冲洗工艺见表4。
表4
程序
显影 20±0.5
定影 23±5 15±3 F-5
水洗常温 ≥15
药液温度/℃ 时间/min 加工药液
5 D-19B
6.5密度的测量
已冲洗的胶片应使用漫透射密度仪测量，其几何条件应符合GB/T11500的有关规定，光谱条件应符合GB/T11501的有关规定。 6.6感光特性曲线的绘制
以密度值为纵坐标、曝光量对数值为横坐标绘制感光特性曲线，见图2。
DI 3.0
D2 2.0
电
Dm 1.0
D, Dmir
31
IgH
IgH, IgH.IgH,
光量对数
图2 感光特性曲线示意图
4 HG/T4289.--2018
6.7最小密度
以未曝光试片经显影、定影加工后产生的光学密度值。 6.8感光度
在感光胶片特性曲线上标出Dmin十0.85后的密度点m，该点为求取感光度的基准点，其m点对应的曝光量的倒数即为感光度。按公式（1）求取：
1
S- H.
(1)
式中： S感光度； H.- - -特性曲线上计算感光度规定的基准点m所对应的曝光量的数值，单位为勒秒（Ix·s）：
固定常数。
7.
6.9反差系数
以特性曲线上直线部的斜率表示。
6. 10 碱溶时间
将50mL80ml15g/LNa0H溶液装人100mL烧杯中，升温至50℃恒温。裁切1条1cmX 10cm胶片，放人NaOH溶液中，开始用秒表计时。在测试过程中要至少半分钟揽动-次测试条，观测是否有掉膜现象。当胶片开始掉膜时，记录时间，即为该胶片的碱溶时间。如果两面掉膜时间不一样，以最小时间为准。 6.11加工中抗划伤力
执行·GB/T9861的规定。
6.12尺寸的测定
在室内温度20℃土3℃、相对湿度45%～65%的环境条件下，用精度不低于0.1mm的钢板尺测定。 6.13胶片形状的检验
将多张胶片对齐，目视检验。有异议时，按5.3的要求检验。
6.14生胶片检验
从未开封的包装内任取一张胶片，在白光下视觉检查。 6.15.透明片检验
从未开封的包装内任取一张胶片，不经曝光，按本标准规定方法冲洗，视觉检查冲洗出的透明片。 6.16灰片检验
从未开封的包装内任取一张胶片，曝光灰片冲洗后，密度应控制在0.9～1.1。 HG/T4289—2018
7检验规则 7. 1 出厂检验
本产品应由质量检验部门按表5规定的检验批量和频率进行检验，合格品方可出厂
表5 批量
项目
频率每轴测每批测1次隔轴检验每批测1次
最小密度、感光度、反差系数碱溶时间、加工中抗划伤力胶片表观尺寸、胶片形状
每乳剂号的胶片为一批
每台设备每班产量为-批
7.2.型式检验
型式检验包括本标准技术要求的全部项目及批量和频率（见表5）。 本产品有下列情况之一应进行型式检验： a). 产品结构、原材料和工艺有较大改变时； b) 新产品定型鉴定时，产品长期停产后恢复生产时； c) 长期正常生产，应周期性进行检验； d) 出厂检验与上次型式检验有较大差异时。
8标志、包装、运输和贮存
8.1标志
单位包装盒外标明生产厂名、厂址、产品名称、产品质量合格证、商标、执行标准编号、型号、
规格、数量、批号和有效期等。包装箱外标明生产厂名、厂址、产品名称、商标、执行标准编号、型号、规格、数量、批号、有效期、包装基本尺寸，以及“防潮”“防热”“向上”“小心轻放”等标志，标志应符合GB/T191的规定。 8.2、包装
内包装为胶片外夹卡纸，装人防潮防光袋，暗室热封，装入中包装纸盒后，再装入外包装箱。 8.3运输
胶片在运输过程中不得受日晒、雨淋、辐射和剧烈震动。 8.4贮存
-贮存的室内环境温度为10℃～23℃，相对湿度30%～65%，产品保证期为30个月；胶片应保持原包装，保存在阴凉、干燥处，并不得受阳光的直接照射；胶片不得受硫化氢、甲醛和氨等有害气体的侵害，应远离热源和辐射线。
