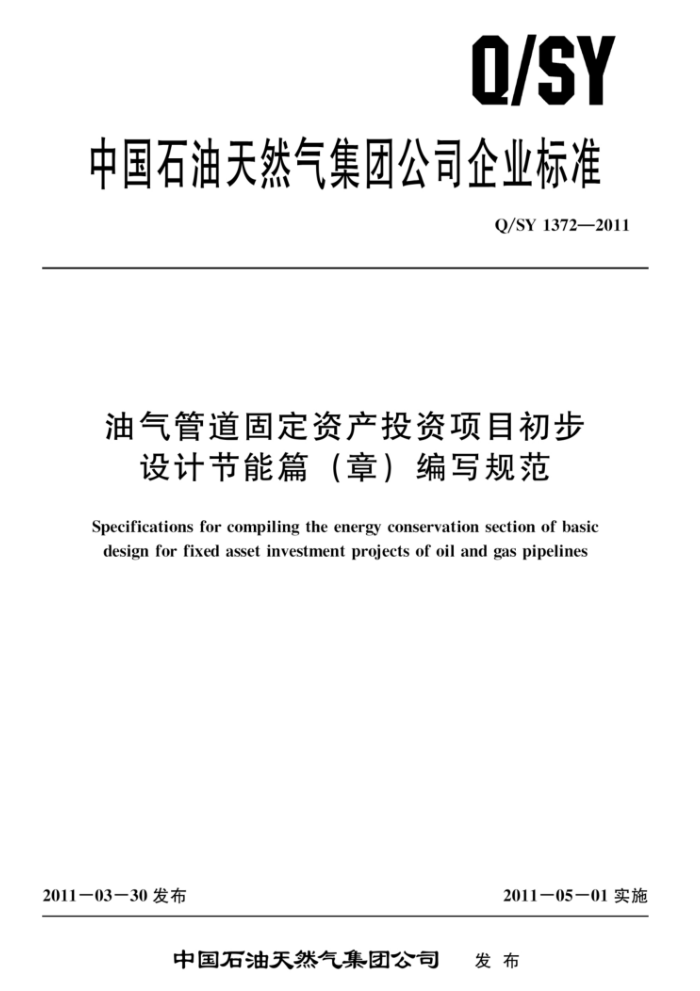

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1372—2011
油气管道固定资产投资项目初步
设计节能篇（章）编写规范
Specificationsforcompilingtheenergyconservationsectionof basic design for fixed asset investment projects of oil and gas pipelines
2011一03一30发布
2011一05一01实施
中国石油天然气集团公司 发布 Q/SY1372—2011
目 次
前言 1 范围 2 规范性引用文件
术语和定义 4 般规定
3
内容与要求 5.1 总则 5.2 工程概况 5.3能耗分析 5.4节能措施 5.5节能降耗效益参考文献
5
10
T Q/SY1372—2011
前言
本标准依据GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气管道工程有限公司、中国石油设计有限公司西南分公司。 本标准主要起草人：何绍军、张文伟、高萃仙、王彦、朱坤锋、赵蕴丰、杜庆山、周长才、章
磊、李巧、李璞、杨朔。 Q/SY1372—2011
油气管道固定资产投资项目初步设计节能篇（章）编写规范
1范围
本标准规定了编写输油输气管道工程项目初步设计节能篇（章）的一般规定、内容与要求。 本标准适用于新建和改扩建输油输气管道工程项目的初步设计文件中节能篇（章）的编写。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2589综合能耗计算通则 SY/T6393一2008输油管道工程设计节能技术规范 Q/SY1064固定资产投资工程项目可行性研究及初步设计节能节水篇（章）编写通则 Q/SY1212能源计量器具配备规范
3术语和定义
GB/T2589界定的下列术语和定义适用于本文件。
3. 1
能源消耗量energyconsumption 规定的耗能体系在一段时间内，实际消耗的各种能源实物量按规定的计算方法和单位分别折算为
标准煤后的总和，不包括原料量以及该耗能体系向外提供的自产二次能源数量。 3. 2
输油（气）单位周转量能耗energyconsumptionofunitoil（gas）pipelinetransportationturnover volume
输油（气）生产能耗消耗量与输油（气）周转量的比值。
3. 3
输油（气）单位周转量电耗 electricityconsumptionofunitoil(gas)pipelinetransportationturn over volume
输油（气）生产电消耗量与输油（气）周转量的比值。
3. 4
输油（气）单位周转量燃料耗量 fuelconsumptionofunitoil(gas)pipelinetransportationturn overvolume
输油（气）生产燃料消耗量与输油（气）周转量的比值。
3. 5
输油（气）单位周转量油耗 oilconsumptionofunitoil（gas)pipelinetransportationturnovervol-
ume
输油（气）生产燃料消耗量与输油（气）周转量的比值。
1 Q/SY1372—2011
3.6
输油（气）单位周转量气耗 gas consumption of unit oil (gas) pipeline transportation turnover volume
输油（气）生产燃料消耗量与输油（气）周转量的比值。
4一般规定
4。1新建和改扩建工程项目初步设计应编写节能专篇；项目另有规定的，可按项目要求编写节能专章。 4.2新建和改扩建工程项目应制定节能节水措施，配套建设节能节水设施。节能节水设施应与主体工程同时设计、同时施工、同时投产。 4.3油气管道工程节能节水设计应积极采用新技术、新工艺、新设备和新材料。 4.4节能篇（章）的编制除符合本标准外：尚应符合现行的国家、行业和地方有关标准和规范的要求。 4.5节能篇（章）编制应符合Q/SY1064的规定。
5内容与要求
5.1总则 5.1.1 编制依据
应列出下述文件的发文（或签订）单位名称、发文（或签订）日期、文件号和文件名称： a) 可行性研究报告（或规划方案、项目建议书）的批复文件。 b) 初步设计任务书（或委托书、设计合同）。 c) 项目节能评估文件和审查意见。
5.1.2编制原则
应列出编制过程中遵循的与节能相关的原则： a): 执行国家有关节能的方针、政策、法律和法规。 b): 符合国家、行业和地方的相关标准、规范和规定。 c) 优化用能，提高能源利用率。
5.1.3遵循的法律法规规范
应说明遵循的国家、地方政府和行业主管部门与节能相关的政策、法律、法规、标准和规范。所
采用的标准和规范应是有效的。
5.2工程概况 5.2.1概述
应说明管道工程建设的地点、建设规模、设计输送能力、管道长度、管道规格、管道材质、站场
及阀室设置。分期建设的项目应分期叙述管道工程建设规模及设计输送能力。改造工程应说明原有工程及改造后工程的设计输量、设计压力、管道规格、输送工艺及配套的工程设施。
2 Q/SY1372—2011
5.2.2沿线自然环境概况
应说明管道沿线行政区划分，沿线经由各省、市、县及其线路长度，格式见表1。
表1行政区划分及其线路长度统计表
线路长度
备 注
序 号
省（市）名称
市（县）名称
km
1 2
合计
根据现场调研资料描述管道沿线的气象情况，格式见表2、
表2 沿线主要气象资料统计表
序 号
项 目最冷月平均气温最热月平均气温
单 位
区 县
区 县 2
1
℃ ℃ ℃ ℃
气温
1
年平均气温冬季平均地温夏季平均地温年平均地温最大降水最小降水
地温
2
℃ mm mm m
降水
3
最大冻土深度
4 ..
5.2.3 能源供应
应说明管道沿线的能源供应情况，并对电力及其他所用能源的供应能力及供应方案进行说明。
5.2.4 输油（气）工艺 5.2.4.1 输油管道
应说明以下内容： a) 应说明管道可能输送的各种油品的物性参数、顺序输送油品的比例。 b) 管道沿线输油站场的设置、里程、高程等内容宜列表说明，格式见表3。 c) 应说明管道采取的输送工艺。是否采取加热输送工艺，应予以说明。 d) 应说明输油站场的主要功能及主要工艺流程。 e) 说明管道系统（包括主干线、支线）的设计压力，设计压力分段的应列出分段区间。 f) 对于加热输送的管道，应说明进、出站温度的选取。
3 Q/SY1372—2011
g) 沿线地温、土壤种类及导热系数。
表3站场设置表
高 程
里 程
序 号
站场名称
备 注
功 能
km
m
5.2.4.2 输气管道
应说明以下内容： a) 应说明输送介质来源、气质组分及相关交接条件，包括组分、烃露点、水露点、热物性参
数、输量、压力、温度等。 b) 管道沿线输气站场的设置、里程、高程等内容宜列表说明，格式见表3。 c) 应说明管道采取的输送工艺。 d) 应说明输气站场的主要功能及主要工艺流程。 e) 说明管道系统（包括主干线、支线）的设计压力，设计压力分段的应列出分段区间。 f) 应说明进、出站温度的选取。 g) 应说明管道沿线地温、土壤种类及导热系数。
5.2.5 线路截断阅室设置
应列表说明线路截断阀室的数量、位置和类型，格式见表4。
表4 线路截断阀室设置表
编 号 阀室类型 里 程 高 程
位 置
备 注
km
m
5.2.6 公用工程 5.2.6.1动力（含供配电）系统及照明
应说明输油（气）管道各站场、监控阀室、阴极保护站的供电方案。如有自备电站，应说明其驱动机类型、功率等内容。
5.2.6.2给排水与消防
应说明给排水与消防的工程概况。
5.2.6.3 采暖与通风
应说明采暖与通风的主要设计方案。 5.2.6.4 总图及运输
应说明总图及运输的主要设计方案。
4 Q/SY1372—2011
5.2.6.5建筑与结构
应说明单体和群体建筑的规模、平面形式、结构形式、功能、层数、层高等内容。
5.2.7耗能设备
5.2.7.1输油管道
应根据工程的实际情况，列表对管道沿线各类站场耗能设备的设置情况进行说明，主要应包括：储罐、输油泵、加热炉、锅炉、换热器、电动机、原动机（如发动机、发电机等）、气液联动、电液联动、电动阀门等。
对于储罐，应说明型式、用途、工艺参数、加热或保温情况等内容。 对于加热设备，应说明所使用的燃料形式。
5.2.7.2输气管道
应根据工程的实际情况，列表对管道沿线各站场耗能设备的设置进行说明，主要应包括：压缩机、加热炉、锅炉、电加热器、电动机、原动机（如燃气轮机、发电机等）、气液联动、电液联动、 电动阀门等。
对于加热设备，应说明所使用的燃料形式。 5.3能耗分析
5.3.1主要耗能设备
5.3.1.13 主要耗能设备选择的原则
应说明上述主要耗能设备在选型时遵循的原则。
5.3.1.23 主要耗能设备
输油管道应按表5列出主要耗能设备的情况，表中的项目内容可根据工程实际情况增减。
表5×X输油管道主要耗能设备
能耗指标
序 号 设备名称及规格 单 位 数 量
备 注
功率，kw
效率，%
台座台台台台 ..
输油泵加热炉锅炉换热器电动机原动机
1 2 3 4 5 6
.
.
.*
输气管道应按表6列出主要耗能设备的情况，表中的项目内容可根据工程实际情况增减。 5.3.2 能源消耗状况
应对管道正常生产和生活中的主要能耗进行分析，包括燃料消耗、电力消耗、水消耗、油品损耗
5
