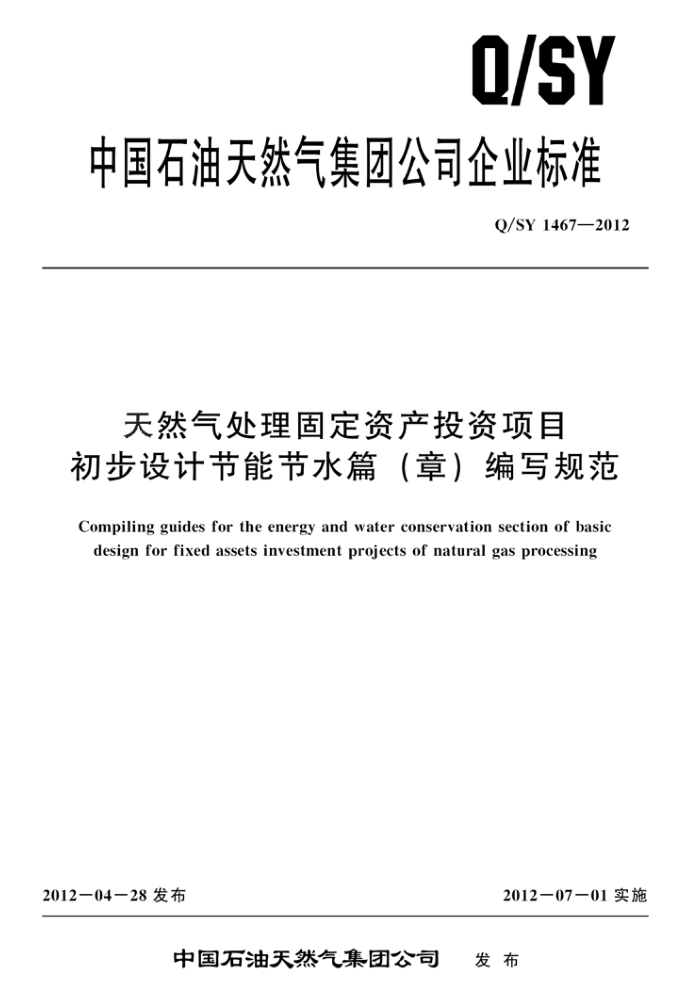

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1467—2012
天然气处理固定资产投资项目初步设计节能节水篇（章）编写规范
Compiling guides for the energy and water conservation section of basic design for fixed assets investment projects of natural gas processing
2012—04—28 发布
2012一07一01实施
中国石油天然气集团公司 发布 Q/SY 1467—2012
目 次
前言
范围 2 规范性引用文件 3 术语和定义
般规定
4
5 内容与要求 5. 1 工程概况 5. 2 编制依据 5. 3 编制原则 5. 4 供能供水状况分析 5. 5 耗能用水指标计算
5. 6 耗能用水状况分析 5. 7 节能节水措施分析 5.8节能节水投资效益分析 5. 9 存在的问题与建议附录A（资料性附录） 耗能用水指标表格 Q/SY 1467—2012
前言
本标准依据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：西南油气田分公司、工程设计有限责任公司西南分公司、长庆油田分公司、塔
里木油田分公司。
本标准主要起草人：张德元、陈胜永、陈运强、戴忠、李映年、岑兆海、陆剑波、张余、谢军雄、卢任务、王征、万义秀、王冲、王玉富、张剑波。
I Q/SY 1467—2012
天然气处理固定资产投资项目
初步设计节能节水篇（章）编写规范
1范围
本标准规定了编写天然气处理固定资产投资项目初步设计文件中节能节水篇（章）的一般规定、 内容与要求。
本标准适用于天然气处理固定资产投资项目新建和改扩建工程项目的初步设计文件中节能节水篇（章）的编写。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2589综合能耗计算通则 GB/T13234企业节能量计算方法 SY/T6473石油企业节能技措项目经济效益评价方法 Q/SY1212能源计量器具配备规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
天然气处理 里 natural gas processing 脱除天然气中饱和水蒸气、硫化氢及二氧化碳等酸性气体并回收液化石油气和轻油组分，使天然
气达到商品气质量标准要求的工艺过程 3. 2
新鲜水利用系数utilizing coefficient of fresh water 在一定的统计期内，生产过程中使用的新鲜水量与外排水量之差同新鲜水量之比。
4一般规定
4.1项目的工艺方案、设备选型、自动控制方案、总图布置和公用工程等应进行系统优化，并积极采用节能节水新技术、新工艺、新设备和新材料，体现节能节水的效益和水准。 4.2项目应制定节能节水技术措施，配套建设节能节水设施。节能节水设施应与主体工程同时设计、 同时施工、同时投产使用。 4.3节能节水篇（章）的编写，应符合现行的国家、行业和地方有关标准和规范的规定，并重点阐述项目能效水平和所采用的节能节水技术措施。 4.4项目初步设计文件节能节水部分独立成册时，应按本标准所规定的内容编制节能节水篇。若节能节水部分仅作为初步设计文件的章节，不独立成册时，则可省略5.1和5.2的内容。
1 Q/SY 1467—2012
5内容与要求
5.1工程概况 5.1.1说明新建项目所在地区的环境状况，包括地理位置、行政归属、气象条件等，附区域位置图。 5.1.2说明建设性质、建设规模、组成、区域位置、工程投资以及设计范围和设计分工，附相关区域平面图。 5.1.3应重点论述原料天然气、产品天然气、轻烃产品及附属产品特性，包括原料天然气中硫化氢、 有机硫、二氧化碳含量，产品天然气硫化氢含量、水露点要求及轻烃产品组分等；分单元论述天然气预处理、脱酸性组分、脱水、脱烃、硫磺回收和尾气处理、凝液回收、增压等主要生产单元以及公用和辅助单元的主要工艺流程、单元组成、主要工艺设备、技术来源、操作条件、自动化控制水平，附相关工艺（原则）流程图。 5.1.4改扩建项目，应阐述项目实施前能源利用的实际情况，改扩建工艺方案、设备等对能耗的影响，以及本次改扩建工程拟解决的主要问题 5.2编制依据 5.2.1设计任务书、设计合同或设计委托书、委托单位、时间及文号。 5.2.2项目可行性研究报告或规划方案及相关的批复意见、批准单位、批准时间及文号等。 5.2.3项目节能评估报告书（表）、节能审查批复意见或节能登记表及其登记备案审查意见。 5.2.4遵循的节能节水法律、法规以及国家、行业（企业）和地方相关的节能节水标准、规范和规定。 5.3编制原则 5.3.1执行国家有关节能节水的政策、法律和法规。 5.3.2符合国家、行业、中国石油天然气集团公司和地方的相关标准、规范和规定， 5.3.3落实项目节能评估文件及其节能审查批复意见或节能登记表、登记备案审查意见提出的节能措施。 5.3.4优化用能用水，提高能源和水资源利用效率。 5. 4供能供水状况分析 5.4.1分析项目电力、燃气、可再生能源等能源供应条件、供应方式和稳定程度等。 5.4.2分析项目水资源供应条件、供应方式和稳定程度等。 5.5耗能用水指标计算
5.5.1项目应进行能量平衡和水平衡计算，分析项目达到设计规模后，全厂水、电、燃料气、蒸汽及其他各种能源实物消耗量及其平衡关系，并按照GB/T2589计算综合能耗，计算项目单位产品综合能耗时，对于大然气净化项目，应计算单位产品硫磺综合能耗；对于轻烃回收项目，应计算单位轻烃产品综合能耗；对于生产其他产品的项目，按同原则计算单位产品综合能耗。填写项目能源及水资源消耗指标计算结果表（参见表A.1）。同时，还应分单元对天然气预处理、脱酸性组分、脱水、脱烃、硫磺回收和尾气处理、凝液回收、增压等主要生产单元，以及公用和辅助单元进行能量平衡和水平衡计算。 5.5.2项目应计算“单位产品综合能耗”、“单位产品新鲜水用量”以及主要生产单元能源消耗量和用水量。 2 Q/SY 1467—2012
5.5.2.1除按照5.5.2进行指标计算外，还应分单元计算脱硫单元处理单位酸气的综合能耗和新鲜水用量，硫磺回收和硫磺成型单元生产单位硫磺的综合能耗和新鲜水用量，脱水和锅炉单元单位产品天然气综合能耗和新鲜水用量，脱烃单元、凝液回收单元、增压单元等主要生产单元以及公用和辅助单元的单位产品综合能耗和新鲜水用量。 5.5.2.2能源消耗及水耗计算结果应填入单元能源及水资源消耗指标计算结果表（参见表A.2）。 5.5.3应针对项目用水情况，分别计算单位产品新鲜水用量、单位原料天然气新鲜水用量、水的重复利用率、循环水利用率、新鲜水利用系数、冷凝水回用率、工业污水回用率等用水指标，并将计算结果填人项目用水指标计算结果表（参见表A.3）中。
5.6耗能用水状况分析
5.6.1新建项目，应分单元对天然气预处理、脱酸性组分、脱水、脱烃、硫磺回收和尾气处理、凝液回收、增压等主要生产单元以及公用和辅助单元进行耗能用水状况分析。 5.6.2改扩建项目，除按照5.6.1要求进行耗能用水分析外，还应对改扩建前后的耗能用水状况进行对比分析。 5.6.3新建项目应将各项耗能用水指标、能源和水资源利用效率指标与当前国内外同类项目的指标水平进行对比分析，阐述本项目工程设计所预期的耗能用水、能源和水资源利用水平。 5.6.4改建项目除按照5.6.3要求进行耗能用水水平对比分析外，还应将改造前后的全厂和重点耗能用水单元的能耗、水耗指标，以及能源和水资源利用效率指标进行对比分析，阐述本项目改扩建后预期的能效水平，并填写耗能用水指标水平对比表（参见表A.4）。 5.6.5说明项目设计的工艺方案、操作条件、主要设施、原料天然气特性和余热、余压等对能耗的影响，项目主要能耗设备及其能耗影响因素。应重点分析天然气预处理、脱酸性组分、脱水、脱烃、 硫磺回收和尾气处理、凝液回收、增压等重点耗能工序及其主要耗能情况。
5.7节能节水措施分析 5.7.1技术措施 5.7.1.1生产工艺优化降低能耗和减少用水量的技术措施和效果。 5.7.1.2为提高能源和水资源利用效率所采取的节能新工艺、新技术、新设备和新材料，及其先进性、可靠性和节能节水效果。 5.7.1.3动力设备、供配电设备、供热设备及其他辅助设施的节能节水措施和效果。 5.7.1.4工艺设备、容器、管网系统等保温材料的选择、保温结构设计及保温效果。 5.7.1.5余热、余压、可燃气体回收利用，以及可再生能源的利用和效果。 5.7.1.6污水处理回用情况和效果。 5.7.1.7建筑、照明、采暖、通风等方面采取的节能节水措施及其他节能节水技术措施及效果。 5.7.1.8分析项目设计弹性范围内负荷变化后，控制能耗水耗指标上升的技术措施及效果。
5.7.2计量器具配备
说明项目的能源计量器具、水计量器具的配备情况。能源计量器具配备应执行Q/SY1212的规定，并满足能源统计、能源定额管理和节能检测的要求。
5.8节能节水投资效益分析
5.8.1应按照GB/T 13234和SY/T 6473计算项目节能节水量。 5.8.2对节能节水措施进行经济效益分析，阐述实施节能节水措施所带来的生态环境效益和社会效
3 Q/SY 1467—2012
益。其中，改扩建项目还应对改扩建前后节能节水措施的经济、社会和环境效益进行对比分析。
5. 9存在的问题与建议
说明尚存在的节能节水问题及今后解决这些问题的措施和建议，
4
