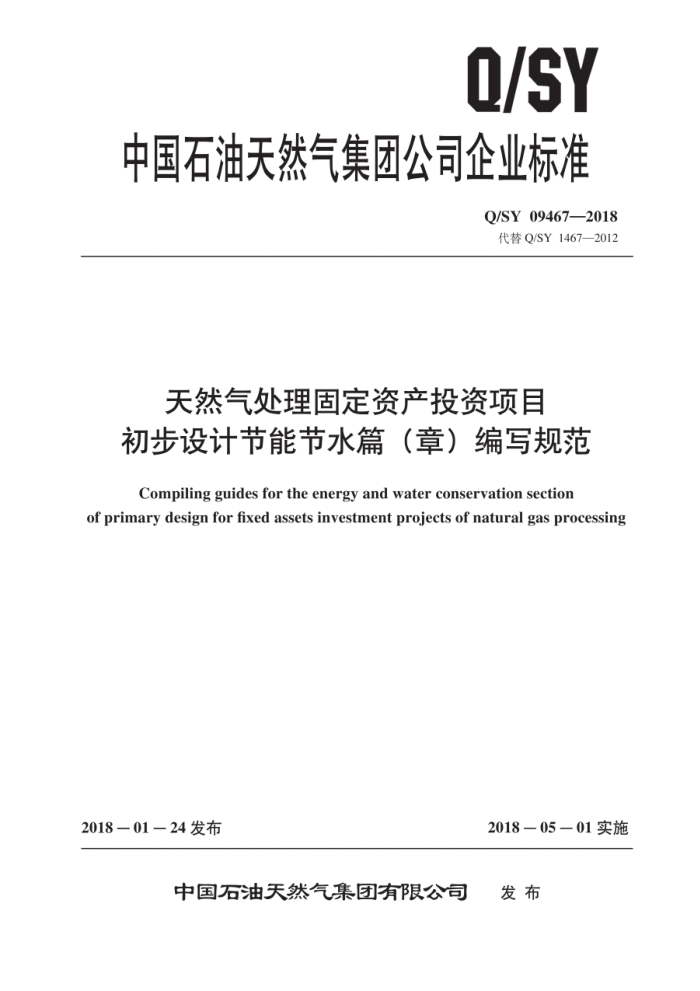

Q/SY
中国石油天然气集团公司企业标准
Q/SY 09467—2018 代替Q/SY1467—2012
天然气处理固定资产投资项目初步设计节能节水篇（章）编写规范
Compiling guides for the energy and water conservation section
of primary design for fixed assets investment projects of natural gas processing
2018-01—24发布
2018-05-01实施
发布
中国石油天然气集团有限公司 Q/SY09467—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义
一般规定内容与要求 5.1 概述 5.2 耗能用水指标计算 5.3 耗能用水状况分析 5.4 节能节水措施综述 5.5 节能节水量计算 5.6 存在的问题与建议附录A（资料性附录） 耗能。用水相关表格参考文献
4
5
8 Q/SY09467—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准代替Q/SY1467一2012《天然气处理固定资产投资项目初步设计节能节水篇（章）编写规
范》。与Q/SY1467一2012相比，除编辑性修改外，主要技术变化如下：
修改了规范性引用文件清单（见第2章，2012年版的第2章）：修改了术语“天然气处理”的定义（见3.1，2012年版的3.1）：删除了术语新鲜水利用系数”及其定义（见2012年版的3.2）增加了术语“能源消耗量”和“单位天然气处理综合能耗”及其定义（见3.2，3.3）：修改了节能节水篇（章）编写的一般规定（见第4章，2012年版的第4章）：修改了工程概况、编制依据、编制原则（见5.1.1，5.1.3和5.1.4。2012年版的5.1，5.25.3）修改了耗能用水概况（见5.1.22012年版的5.4）：删除了“单位产品天然气新鲜水用量”，“单位原料天然气新鲜水用量”，“循环水利用率”、 “新鲜水利用系数”、“工业污水回用率”（见2012年版的5.5.3）：增加了*工业污水回用率”（见5.2.3）；删除了*技术措施*（见2012年版的5.7.1）：增加了“节能措施综述”，“节水措施综述”（见5.4.1和5.4.2）删除了节能节水投资效益分析的要求（2012年版的5.8）：修改了“项目耗能指标计算结果表”（见表A.1，2012年版的表A.1）：修改了项目用水指标计算结果表”（见表A.2，2012年版的表A.3）：增加了“项目重复用水指标计算结果表”（见表A.4）；修改了“耗能用水指标水平对比表”（见表A.5，2012年版的表A.4）：增加了“主要用能设备汇总表（见表A.6）：一增加了“能源计量器具汇总表”（见表A.7）。
本标准由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：西南油气田分公司。中国石油工程建设公司西南分公司。长庆油田分公司。塔
里木油田分公司。
本标准主要起草人：杜德飞、银小兵、胡金燕、赵靓、苟小静。张余、陈运强。卢任务、王尧、 何力杨海红。张德元，万义秀、张小兵。陈世明。王玉富、张剑波。何仲凯。
11 Q/SY 09467—2018
天然气处理固定资产投资项目初步设计节能节水篇（章）编写规范
1范围
本标准规定了编写天然气处理固定资产投资项目初步设计文件中节能节水篇（章）的一般规定、 内容与要求。
本标准适用于天然气处理固定资产投资项目新建和改扩建工程项目的初步设计文件中节能节水靠（章）的编写。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T6722一2016石油企业耗能用水统计指标与计算方法 Q/SY1212能源计量器具配备规范
3术语和定义
SY/T6722界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了SY/T 6722中的某些术语和定义。 3.1
天然气处理natural gas processing 对天然气进行脱硫（脱碳）、脱水、凝液回收、硫磺回收。尾气处理或其中一部分的工艺过程。
3.2
能源消耗量energy consumption 规定的耗能体系在一段时间内，实际消耗的各种能源实物量按规定的计算方法和单位分别折算为
标准煤后的总和，不包括该耗能体系作为生产非能源产品的原料量以及向外提供的自产二次能源数量。
[改写SY/T6722—2016，定义3.2]
3.3
单位天然气处理综合能耗 comprehensive energy consumption of unit natural gas processing 天然气处理过程中能源消耗量与天然气处理量的比值。
4一般规定
4.1节能节水篇（章）应重点阐述项目能效水平和节能节水技术措施。 4.2项目初步设计文件节能节水部分独立成册时，应按本标准所规定的内容编制节能节水篇。若节能节水部分仅作为初步设计文件的章节，不独立成册时，则可省略5.1.1，5.1.3。5.1.4，5.1.5的内容。
1 Q/SY09467—2018
4.3节能节水篇（章）应落实节能报告提出的意见。
5内容与要求 5.1概述 5.1.1工程概况 5.1.1.1 应说明项目所在地区的环境状况，包括地理位置，行政归属，自然条件等，附区域位置图。 5.1.1.2应说明项目的建设性质，建设规模、工程投资和组成，以及所涉及的专业、设计范围和设计分工。 5.1.1.3应说明项目各单元工艺技术简介，并给出各单元工艺流程图及总图。工艺技术简介应包括采用的工艺、技术来源、主要原料和产品特性、主要技术参数、设备种类和数量以及自控水平等。 5.1.1.4应说明项目所在地周边的依托情况。 5.1.2耗能用水概况 5.1.2.1应说明消耗的能源品种，以及各种能源，水资源的来源，供给方式。 5.1.2.2应说明消耗的各种能源。水资源数量以及存在的主要问题。对改扩建项目，还应介绍已建项目能源。水资源消耗情况、存在问题。 5.1.3编制依据 5.1.3.1 设计任务书。设计合同或设计委托书。 5.1.3.2项目可行性研究报告或规划方案及相关的批复意见。 5.1.3.3 国家节能工艺、技术、设备、产品等推荐目录，国家明令淘汰的用能产品、设备、生产工艺等目录。 5.1.3.4项目节能报告和审查意见。 5.1.4编制原则 5.1.4.1 执行国家有关节能节水的方针，政策，法律和法规。 5.1.4.2各种节能。节水措施的设计应符合国家、行业（企业）和地方的相关标准、规范和规定。 5.1.5遵循的法律。法规及标准、规范和规定
应具体说明应遵循的节能节水法律。法规以及国家，行业（企业）和地方相关的节能节水标准、 规范和规定。 5.2耗能用水指标计算 5.2.1应按照SY6722的规定计算项自能源及水资源消耗量，并填写项自耗能用水指标计算结果表。耗能用水指标计算结果表格式参见表A.1、表A.2。 5.2.2应分单元计算能源及水资源消耗量，并填写单元耗能指标计算结果表，单元耗能指标计算结果表格式参见表A.3，锅炉单元应计算吨蒸汽新鲜水单耗。 5.2.3应针对项目重复用水情况，计算重复利用率。冷凝水回用率、工业污水回用率等用水指标，并填写项目重复用水指标计算结果表，项目重复用水指标计算结果表格式参见表A.4。 5.3耗能用水状况分析 5.3.1对于新建项目，应分单元对脱硫（脱碳）、脱水等主要耗能单元进行耗能用水状况分析。 2 Q/SY 09467—2018
5.3.2对于新建项自，应将单位天然气处理综合能耗与当前国内外规模相近、工艺相同、工况相似项目的指标水平进行对比分析，阐述本项目工程设计所预期的能源和水资源利用水平。对于没有相似对比对象的项目，应从单元。设备等层面进行能效水平对比分析。 5.3.3对于改扩建项目，除按照5.3.1的要求进行耗能，用水分析外，还应对改扩建前后的耗能用水状况进行对比分析。 5.3.4对于改扩建项自，除接照5.3.2的要求进行耗能。用水水平对比分析外，还应将改造前后的单位天然气处理综合能耗进行对比分析，阐述本项目改扩建后预期的能效水平，并填写耗能用水指标水平对比表，耗能用水指标水平对比表格式参见表A.5。 5.3.5说明项目设计的工艺方案。操作条件。主要设施。原料天然气特性和余热。余压等对能耗的影响。 5.4节能节水措施综述
5.4.1节能措施综述 5.4.1.1应说明项目采用的工艺及技术参数的优选，阐述通过生产工况的优化，降低能耗的方法及其效果。 5.4.1.2应说明项目采用新设备的先进性。可靠性；填写主要用能设备汇总表。主要用能设备汇总表格式参见表A.6，简述主要用能设备的选择原则及节能效果。 5.4.1.3应说明项目采用的节能新材料的先进性，可靠性和节能效果：应说明工艺设备，容器。管网系统等保温材料（新型高效绝热材料）的选择、保温结构设计及保温效果。 5.4.1.4应简述项目采取的单项节能技术措施。每项节能技术措施的原理、目前的实际应用情况 5.4.1.5供配电系统的节能设计措施包括以下各项：
a）应说明供配电网络的客级电压。电网结构和运行方式。 b）应说明供配电线路的供电距离，导线规格以及线路输送功率。 c）应说明无功补偿装置的类型、容量。安装地点、补偿方式和补偿后的功率因数。 d）应说明电力变压器的类型。容量。台数、运行方式，负载率。 e）应说明节能电气设备的选择和应用。
5.4.1.6供热系统的节能设计措施包括以下各项：
a）应说明各类锅炉，热媒炉。加热炉及冷换热设备等供热设施的优选情况。 b）应说明集中锅炉房及热电联供工艺的选择。系统管网的优化情况。 c）应说明节能供热设备的选择和应用情况。
5.4.1.7 应说明余热。余冷余压。内蒸气等可回收能源的利用情况和取得的效果。 5.4.1.8 对于改扩建项目，应说明已建项目采取的技术改造措施，并与改造前对比，说明取得的节能效果。 5.4.1.9 应简要说明总图布置。建筑。采暖及通风。照明等其他专业所采取的节能技术措施， 5.4.2 节水措施综述 5.4.2.1J 应说明项目采取的节水技术措施，如采用节水型工艺。设备等。 5.4.2.2 应说明水资源重复利用的情况，如循环水重复利用情况，冷凝水及工业污水回用情况等。 5.4.2.3应简述给排水。污水处理及再生利用系统工艺流程及技术参数。 5.4.3计量器具配备
说明项目计量器具的配备情况，并填写能源计量器具汇总表，能源计量器具汇总表格式参见表 A.7。能源计量器具的配备应符合Q/SY1212的规定。
3 Q/SY 09467—2018
5.5 节能节水量计算
项目节能节水量计算应符合SY/T6722的规定。 5.6 存在的问题与建议
说明尚存在的节能节水问题及今后解决这些问题的措施和建议。
