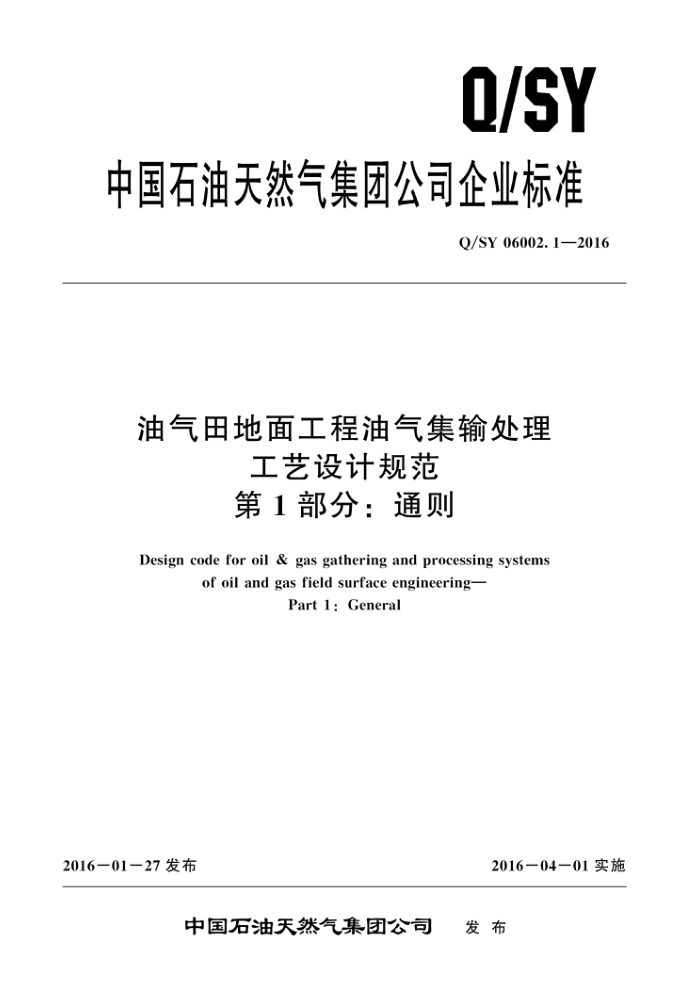

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06002.1—2016
油气田地面工程油气集输处理
工艺设计规范第1部分：通则
Design code for oil & gas gathering and processing systems
of oil and gas field surface engineering-
Part 1: General
2016一01一27 发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06002. 1—2016
目 次
前言
.........................................
..................
...........................................
范围规范性引用文件术语和定义基本规定
1
2
3
4
5 般规定 Q/SY 06002. 1—2016
前創言
Q/SY06002《油气田地面工程油气集输处理工艺设计规范》是油气田地面工程设计系列标准之一。该标准分为以下 7个部分：
第1部分：通则; 第2部分：工艺; 第3部分：集输管道；第4部分：站场；第5部分：储运；一第6部分：设备选型；
第7部分：材料。 本部分为Q/SY 06002的第 1部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分
公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司新疆设计院、中国石油集团工程设计有限
责任公司华北分公司。
本部分主要起草人：夏新宇、骆伟、张侃毅、郑德旺、黄强、吴昊、刁建华、孙国成、赵晓梅、 刘欣、翟波、戚亚明、赖德贵、张瑛、蒋旭、薛爱芹、杨飞。
Ⅱ Q/SY 06002.1—2016
油气田地面工程油气集输处理工艺设计规范
第1部分：通则
1范围
Q/SY06002 的本部分规定了油田地面工程项目油气集输处理工艺设计的基本要求，主要内容包括基本规定和一般规定等。
本部分适用于陆上油田、滩海陆采油田及海上油田陆岸终端地面工程新建及改扩建项目。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 0439 ）石油天然气工程建设基本术语 SY/T 6420 ，油田地面工程设计节能技术规范 Q/SY1685一2014　油气田地面工程标准化设计文件体系编制导则 Q/SY 1686一2014　油气田地面工程标准化设计技术导则 Q/SY 1687一2014　油气田地面工程田标准化设计管理规范 Q/SY 1688—2014油气田地面工程视觉形象设计规范 Q/SY1689—2014　油气田用非金属管道应用导则 Q/SY 06002. 2—2016 油气田地面工程油气集输处理工艺设计规范　第2部分：工艺 Q/SY 06002. 3—2016 油气田地面工程油气集输处理工艺设计规范 第3部分：集输管道 Q/SY 06002. 4—2 2016 油气田地面工程油气集输处理工艺设计规范 第4部分：站场 Q/SY 06002. 5—2016 油气田地面工程油气集输处理工艺设计规范 第5部分：储运 Q/SY 06002. 6- -2016 油气田地面工程油气集输处理工艺设计规范 第6部分：设备选型 Q/SY 06002.7—2016 油气田地面工程油气集输处理工艺设计规范 第7部分：材料
3术语和定义
SY/T 0439 界定的术语和定义适用于本文件。
4基本规定
4.1油气集输处理工程设计应按照批准的油田开发方案和设计委托书或设计合同规定的内容、范围和要求进行。 4.2油气集输处理工程设计应与油藏工程、钻井工程、采油工程紧密结合，根据油田开发分阶段的具体要求，统一论证，综合优化，总体规划，分期实施。 4.3油气集输处理工程总体布局应根据油藏构造形态、生产井分布及自然条件等情况，并统筹考虑注入、采出水处理、给排水及消防、供配电、通信、道路等公用工程，经技术经济分析确定。各种管道、电力线、通信线等宜与道路平行敷设，形成线路走廊带。
> Q/SY 06002.1—2016
4.4油气集输处理工艺流程应根据油藏工程和采油工程方案、油气物理性质及化学组成、产品方案、 地面自然条件等，通过技术经济分析确定，并应符合下列原则：
a）工艺流程宜密闭。 b）应充分收集与利用油井产出物，生产符合产品标准的原油、天然气、液化石油气、稳定轻
烃等产品。
c)) 应合理利用油井流体的压力能，适当提高集输系统压力，扩大集输半径，减少油气中间接
转，降低集输能耗。 d)） 应合理利用热能，做好设备和管道保温，减少热耗。 e） 油气集输处理工艺设计应结合实际情况简化工艺流程，选用高效设备。 f) 应积极采用国内外成熟适用的新工艺、新技术、新设备、新材料，做到技术配套，提高经济
效益。
4.5油气集输处理工程分期建设的规模，应根据开发方案提供的不低于10年的开发指标预测资料确定，工程适应期不宜低于10年。相关设施在按所确定规模统筹考虑的基础上，可根据具体情况分阶段配置 4.6沙漠、戈壁地区油气集输工程设计应适合沙漠、戈壁地区环境条件。站场、线路等的设计应采取有效的防沙措施。应充分利用太阳能、风力、地下水等天然资源，并进行综合规划、有效利用。 4.7滩海陆采油田的开发建设应充分依托陆上油田现有设施，简化滩海陆采平台油气生产及配套设施。 4.81 低渗透低产油田的开发建设，应简化地面设施，采用短流程、小装置。 4.9油气集输处理设计宜推行标准化设计。 4.10中小型站场宜采用一体化集成装置，大型站场宜采用模块化建设。 4.11油气集输处理设计应符合SY/T6420及国家其他节能标准的相关规定。 4.12油气集输处理设计应符合职业健康、安全与环境保护的要求。
5一般规定
5.1 油田油气集输处理的工艺设计应符合Q/SY06002.2一2016的规定。 5.2 油田油气集输处理的集输管道设计应符合Q/SY06002.3一2016的规定。 5.3 油田油气集输处理的站场设计应符合Q/SY06002.4一2016的规定。 5.4油田油气集输处理的储运设计应符合Q/SY06002.5—2016的规定。 5.5油田油气集输处理的设备选型设计应符合Q/SY06002.6—2016的规定。 5.6 油田油气集输处理的材料设计应符合Q/SY06002.7一2016的规定。 5.7油田地面工程标准化设计文件编制应符合Q/SY1685一2014的规定。 5.8 油田地面工程标准化设计技术应符合Q/SY1686一2014的规定。 5.9 油田地面工程田地面工程标准化设计管理应符合Q/SY1687一2014的规定。 5.10油田地面工程视觉形象设计应符合Q/SY1688—2014的规定。 5.11油田用非金属管道应用应符合Q/SY1689一2014的规定
2 中国石油天然气集团公司
企业标准
油气田地面工程油气集输处理
工艺设计规范第1部分：通则
Q/SY 06002.1— 2016
-
*
石油工业出版社出版 (北京安定门外安华里二区一号楼)
北京中石油彩色印刷有限责任公司排版印刷
（内部发行)
*
880×1230毫米16开本0.5印张13千字印1—1500 2016年5月北京第1版 2016年5月北京第1次印刷
书号：155021·18348　定价：6.00元
版权专有　不得翻印
Q/SY 06002.1—2016
