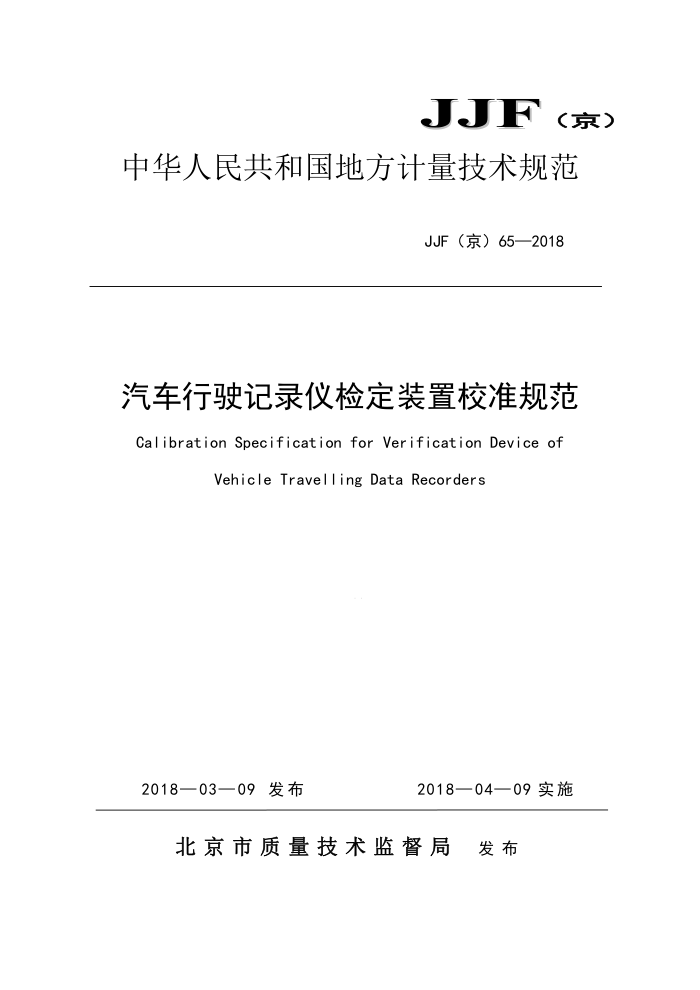

JJF(京)
中华人民共和国地方计量技术规范
JJF（京）65—2018
汽车行驶记录仪检定装置校准规范 Calibration Specification for Verification Device of
Vehicle Travelling Data Recorders
2018—03—09发布
2018一04一09实施
北京市质量技术监督局 发布 JJF（京）65—2018
汽车行驶记录仪检定装置校准规范 CalibrationSpecification for Verification Device of Vehicle TravellingData Recorders
JJF（京）65—2018
归口单位： 北京市质量技术监督局起草单位：： 北京市计量检测科学研究院
本规范由北京市质量技术监督局负责解释 JJF（京）65—2018
本规范主要起草人：
许原 (北京市计量检测科学研究院) 周碧晨
(北京市计量检测科学研究院)
高伟 （北京市计量检测科学研究院）黄艳 (北京市计量检测科学研究院)
本规范参加起草人：
高春柳 (北京市计量检测科学研究院)) JJF（京）65—2018
目录
引 言 1 范围 2 引用文献 3 术语和定义. 4 概述 5 计量特性 5. 1 定位偏差. 5. 2 测速偏差 5. 3 里程最大允许误差 5. 4 时间间隔最大允许误差. 6 校准条件 6. 1 环境条件 6. 2 主要校准设备， 7 校准项目和校准方法 7. 1 外观及通电检查 7. 2 校准方法. 8 校准结果表达. 9 复校时间间隔附录A 定位偏差测量结果不确定度评定.. 附录B 测速偏差测量结果不确定度评定，附录 C 时间间隔测量结果不确定度评定附录 D 现场测速误差测量结果不确定度评定... 附录E 现场里程误差测量结果不确定度评定附录F 校准原始记录参考格式附录 G 校准证书内页格式
II
2
3
.
:
2
8
..9 ..12 .15 .17 19 .21
22
1 JJF（京）65—2018
引言
本规范依据国家计量技术规范JJF1071-2010 《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范是首次制定的地方计量技术规范。
II JJF（京）65—2018
汽车行驶记录仪检定装置校准规范
1范围
本规范适用于汽车行驶记录仪检定装置的首次校准、后续校准和使用中的检
查。
2 引用文献
本规范引用了下列文献： JJF1001通用计量术语及定义 JJF1180-2007时间频率计量名词术语及定义 JJF1403-2013全球导航卫星系统（GNSS)接收机（时间测量型）校准规范 GB/T19056-2012汽车行驶记录仪 GB/T21861-2014机动车安全技术检验项目和方法使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
在本规范中，引用了其他文件（JJF1403-2013）界定的术语和定义，界定的及以下术语和定义适用于本规范。 3.1定位偏差positionoffset
定位偏差指接收机定位值与标准位置值的偏差。
3.2 测速偏差velocityoffset
测速偏差指接收机测速值与标准速度值的偏差。
4概述
汽车行驶记录仪检定装置是以GNSS接收机等传感器为核心的汽车行驶记录仪测试设备，主要用于对车辆行驶速度、时间、里程以及有关车辆行驶的其他
1 JJF（京）65—2018
状态信息进行实车测试或模拟测试。其校准原理框图如图1所示。
汽车行驶记录仪检定装置
模拟信号生成模块
GNSS 天线
GNSS信号
被检汽车行驶记录
模拟信号处理模块
GNSS 接收机
仪
2
被检汽车行驶记录仪其他传感器接口
位置、速度、距离测量数据比较
图1汽车行驶记录仪检定装置校准原理图
系统主要由车速传感器和微处理器、显示器、键盘以及微型打印机等组成在微处理器的控制下，完成数据采集和处理，测试结果通过显示器输出，同时可由打印机或RS232串口输出。
系统主要由如下部分组成： 1）主机：微处理器、数据存储器、显示器、键盘、打印机、数据通信接口
等装置。如果主机本体上不包含显示器、打印机，则应留有相应的数据显示、打印输出接口。
2）行驶记录仪传感器信号模拟模块。 3）GNSS接收机模块。
5计量特性
5. 1 定位偏差
(1~15)m。
2 JJF（京）65—2018
5. 2 测速偏差
(0.1~1) m/s.
5. 3 里程最大允许误差
±1%。 5. 4 时间间隔最大允许误差
±1s。 注：以上指标不适用于合格性判别，仅供参考。
6 校准条件
6. 1 环境条件 6. 1. 1 模拟器校准法校准条件
a) 环境温度：(20～25)℃。 b) 相对湿度：≤80%。 c) 电源电压：(220土20)V。 d) 电源频率：(50士2)Hz。 e) 无影响仪器正常工作的电磁干扰和机械振动。
6.1.2 非接触式速度计校准法校准条件
a) 环境温度：（0～40）℃。 b) 环境湿度：≤80%RH。
6.2 主要校准设备 6.2.1 GNSS信号模拟器
a）支持系统支持被测汽车行驶记录仪检定装置所用的GNSS系统，至少需包含GPSL1
和BDSB1频点。
b）信号功率输出范围：（-160～-110）dBm。 c) 伪距精度 ≤10mm。
6.2.2导航信号转发器
3
