JJF 1795-2020 凸轮轴测量仪校准规范 高清晰版 JJF

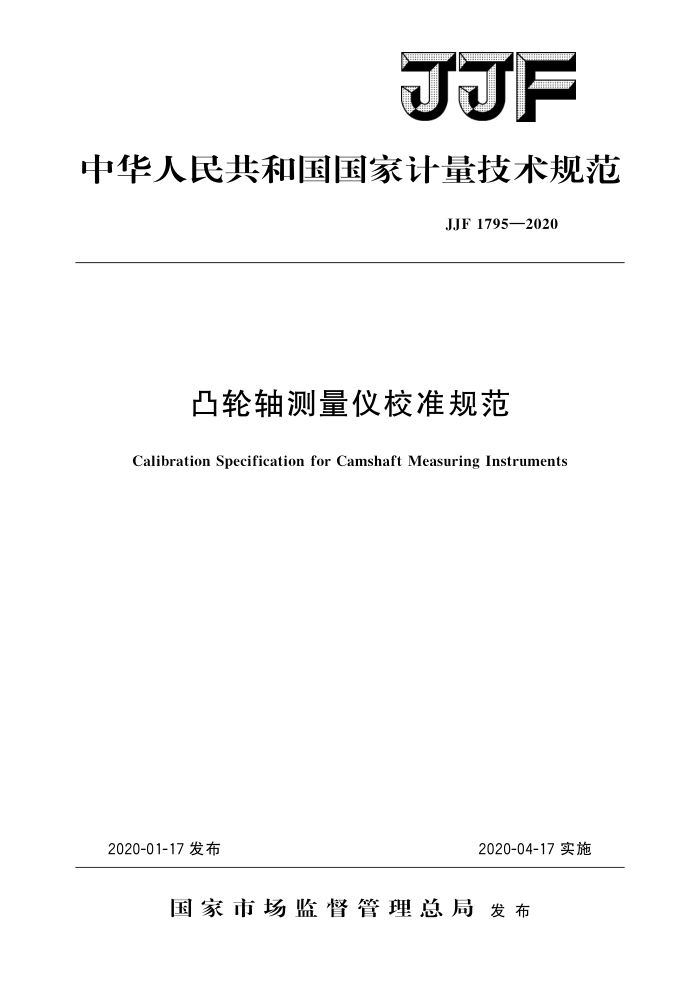

中华人民共和国国家计量技术规范
JJF1795—2020
凸轮轴测量仪校准规范
Calibration Specification for Camshaft Measuring Instruments
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1795—2020
凸轮轴测量仪校准规范
JJF 1795—2020
Calibration Specification for
CamshaftMeasuringInstruments
归口单位:全国几何量长度计量技术委员会主要起草单位:中国一拖集团有限公司
中国计量科学研究院
参加起草单位:第一拖拉机股份有限公司
重庆市计量质量检测研究院
本规范委托全国几何量长度计量技术委员会负责解释 JJF1795—2020
本规范主要起草人:
张秋阳(中国一拖集团有限公司)林敏(中国一拖集团有限公司) 黄垚 (中国计量科学研究院)
参加起草人:
林虎 (中国计量科学研究院) 孙峰 (第一拖拉机股份有限公司) 刘盟盟(第一拖拉机股份有限公司)顾运萍(第一拖拉机股份有限公司)吴小丽(重庆市计量质量检测研究院) JJF1795—2020
目 录
引言 1 范围 2 引用文件· 3 术语及定义.·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (6) (6) (6) (7) (11)
概述计量特性· 校准条件
4 5 6 6.1 校准项目和主要校准器具
6.2环境条件
校准项目和校准方法 7. 1 主轴顶尖斜向的跳动量· 7.2 两顶尖的同轴度.. 7. 3 轴向测量装置移动时对顶尖连线的平行度 7. 4 径向测量装置移动时对顶尖连线的垂直度 .. 7. 5 径向测量的示值误差 7. 6 径向测量重复性·· 7. 7 角度测量示值误差 7. 8 起测点测量重复性 7.9升程测量误差 8 校准结果表达.
复校时间间隔,附录A升程测量误差的校准不确定度评定示例附录B标准偏心轴与专用芯轴参考图例
9
- JJF1795—2020

本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》进行编写。
本规范为首次发布。
Ⅱ JJF1795—2020
凸轮轴测量仪校准规范
1范围
本规范适用于顶尖距不大于600mm的立式、卧式凸轮轴测量仪的校准。
2 引用文件
本规范引用以下文件: JJG57光学、数显分度头 JJF1561齿轮测量中心校准规范凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规范。
3术语及定义
3.1凸轮升程liftofthecamshaft
凸轮轴围绕轴线回转过程中,工作半径在参考方向上的变化量。
3.2凸轮相位角phaseangleofthecamshaft
凸轮型面上指定点与基圆轴线构成的平面相对于参考平面的夹角。 注:指定点可以是升程起始点或最高点。参考平面可以是定位键槽中心平面或基准凸轮指定
平面。 3.3敏感点sensitivepoint
当凸轮轴围绕轴线回转过程中,升程变化速度最大的点称为敏感点。
4概述
凸轮轴是发动机、油泵中的主要部件。凸轮轴测量仪可测量凸轮轴的升程、相位角等几何参数。凸轮轴测量仪根据仪器的运动形式,主要分为自动式、手动式两种。自动式以立式结构为主[如图1(a)],少量为卧式结构[如图1(b)];手动式通常采用卧式结构,有光学机械式、光栅数字式等。
1 JJF1795—2020
(a)立式结构
(b)卧式结构
图1凸轮轴测量仪结构示意图
1一基座:2一主轴顶尖:3一径向测量装置:4一轴向测量装置:5一尾座项尖:6一尾座导轨
5计量特性 5.1主轴顶尖斜向的跳动量ro
主轴顶尖斜向的跳动量,立式仪器应不大于2um;卧式仪器应不大于3um。 5.2两顶尖的同轴度ec
两顶尖的同轴度应不大于5um。 5.3轴向测量装置移动时对顶尖连线的平行度pa
轴向测量装置移动时对顶尖连线的平行度应不大于5um。 5.4径向测量装置移动时对顶尖连线的垂直度pe
径向测量装置移动时对顶尖连线的垂直度应不大于4um。 5.5径向测量示值误差dr
径向测量示值误差应为士1.5um十5×10-6L,L为相应量块的尺寸,单位为m。 5.6径向测量重复性rr
径向测量重复性应不大于1um。 5.7角度测量示值误差da
角度测量示值误差应不大于6"。 5.8起测点测量重复性ra
起测点测量重复性应不大于2"。
5.9升程测量误差dl
升程测量误差应不大于6μm。 注:以上提供的各特性要求值仅供参考。
6校准条件 6.1 校准项目和主要校准器具
校准项目和主要校准器具见表1。
2 JJF1795—2020
表1校准项目和主要校准器具
主要校准器具
序号
校准项目
名称扭簧表、测微仪扭簧表、测微仪
计量特性要求 MPE:±0.6μm MPE:±1μm 径跳≤1μm,直线度≤2μm MPE:±1μm 直线度≤2μm MPE:±1μm 垂直度≤2μm
主轴顶尖斜向的跳动量
1
两顶尖的同轴度
2
标准芯轴
扭簧表、测微仪
轴向测量装置移动时对顶尖连线的平行度
3
标准芯轴扭簧表、测微仪
径向测量装置移动时对顶尖连线的垂直度
4
专用芯轴
(见附录B的图B.3)
U=0.10μm+1X×10-6l.
量块
径向测量示值误差和重复性
5
k=3 工作角偏差≤2"
角度测量示值误差
多面棱体标准偏心轴
6
起测点测量重复性和升程测量误差
U=2.4μm,k=2
(见附录B的图B.1)
6.2 环境条件
环境条件见表2。
表2环境条件
序号 1 2
项目温度相对湿度 30%~75%
参考技术指标
(20±3)℃,变化:≤1℃/h,等温时间:≥4h
仪器周围不应有影响仪器正常工作的振动,基于光学原理测量时应避免气流扰动
其他
3
校准项目和校准方法
7
7. 1 主轴顶尖斜向的跳动量
在仪器基座上固定好表架,把扭簧表/测微仪装在表架上(如图2所示),使测头在距主轴顶尖(3~5)mm处与锥面垂直地接触;转动主轴一周,示值的最大值与最小值之差为主轴顶尖斜向的跳动量。
3
