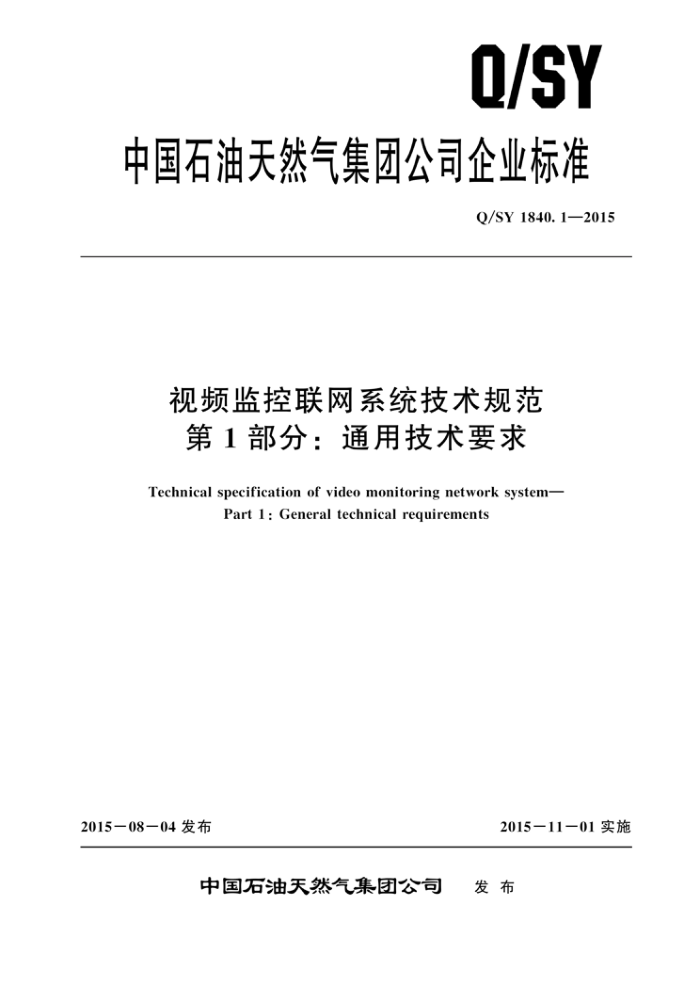

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1840.1—2015
视频监控联网系统技术规范第1部分：通用技术要求
Technical specification of video monitoring network system-
Part 1 : General technical requirements
2015一08一04 发布
2015一11一01 实施
中国石油天然气集团公司 发布 Q/SY 1840. 1—2015
目 次
前言
范围 2 规范性引用文件 3 术语、定义和缩略语 4 设计原则
1
联网系统结构 6 设备接入方式联网交换基本要求
5
7
联网系统功能及性能 9 联网系统安附录A (规范性附录) 统- 一编码规则参考文献
8
10
11
14
L Q/SY 1840.1-2015
前言
Q/SY1840《视频监控联网系统技术规范》分为两个部分：
第1部分：通用技术要求；第2部分：信息传输、交换、控制技术要求。
本部分为Q/SY1840的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：集团公司办公厅、集团公司信息管理部、管道局、管道通信电力工程总公司本部分主要起草人：朱建新、张金权、梁大勇、高允升、张超、许殿文、李锐、方德学、于立
成、李邦龙、程云涛、杨鹏、侯绪荣。
II Q/SY 1840.1—2015
视频监控联网系统技术规范第1部分：通用技术要求
1范围
Q/SY1840的本部分规定了中国石油天然气集团公司（以下简称“集团公司”）视频监控联网系统（以下简称“联网系统”）的术语和定义、缩略语、设计原则、系统结构、设备接人方式、统一编解码规则、联网系统功能及性能要求、联网系统安全性要求
本部分适用于集团公司视频监控联网系统的建设及互联互通，也适用于相关软硬件产品的开发。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GA/T 367—2001　视频安防监控系统技术要求 GA/T 669. 1—2008 城市监控报警联网系统技术标准第1部分：通用技术要求 GB/T 2260—2007 中华人民共和国行政区划代码 GB/T 28181—2011 安全防范视频监控联网系统信息传输、交换、控制技术要求 GB 50198—2011 民用闭路监控电视系统工程技术规范 RFC 2976 SIP 信息方法 RFC 3261 SIP 会话初始协议 RFC 3428 SIP 即时消息 RFC 3550 RTP 实时应用程序的传输协议 RFC 4566 SIP 会话描述协议
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3. 1. 1
视频监控联网系统 video surveillance network system 在集团公司业务领域内，以安全防范为目的，综合应用视音频监控、通信、计算机网络、系统集
成等技术，在办公区、生产场所、危险源区域范围内构建的具有信息采集、传输、控制、显示、存储、处理等功能的，能够实现不同设备及系统间互联、互通、互控的综合网络系统或应用系统平台。 3. 1. 2
区域视频监控系统domain video surveillance system 泛指建筑物、建筑群及其周边地区的视频监控系统，也可与入侵报警、出入口控制、防暴安全检
查等子系统进行组合或集成。 3. 1.3
跨区域视频监控系统 inter-domain video surveillance networking and sharing system
1 Q/SY 1840.1—2015
以实现互联、互通、互控为目的，综合运用视频监控相关技术，把若干个区域视频监控系统整合
在一起，完成基于视频采集、音频采集、传输、控制、显示、存储、处理等主要业务的综合视频监控系统。 3. 1. 4
联网单元　networking unit 为实现区域视频监控系统之间的联网而组成的具有统一格式协议通信能力，实现设备注册与发
现、监控图像获取与控制、联网设备状态查询、事件预定通告等功能的逻辑实体。 3. 1. 5
用户终端 user terminal 经联网系统注册并授权的、对系统内的数据和/或设备有操作需求的客户端设备。
3. 1. 6
监控资源monitoring resource 为联网系统提供监控信息（包含图像、声音、报警信号和业务数据等）的各种设备和系统，主要
包括联网系统的前端设备和区域视频监控系统。 3.1.7
监控中心 monitoring center 联网系统内特定的信息汇集、处理、共享节点。 注：监控管理人员在此对联网系统进行集中管理、控制，对监控信息进行使用、处理。
3.2缩略语
GB/T28181一2011界定的以及下列缩略语适用于本文件 MPEG：动态图像专家组（Moving Picture Experts Group) RFC：请求评议规范（(Request for Comments IETF) SDP：会话描述协议（Session Description Protocol) MANSCDP：监控报警联网系统控制描述协议（Monitoring and Alarming Network System
Control Description Protocol)
SIP：会话初始协议（Session Initiation Protocol) TCP：传输控制协议（Transmission Control Protocol) UDP：用户数据协议（User Datagram Protocol) RTP：实时传输协议（Real- Time Transport Protocol) AVP：属性值对（Atribute Value Pair) VQDS：视频质量诊断服务（Vedio Quality Diagnostic Service） CMS：中心管理服务（Center Management Service) XML：可扩展标记语言（Extensible Markup Language)
4设计原则
4.1 互通性
联网系统内各级监控中心之间能够有效地进行通信和共享数据。
4.2实用性
设计合理，结构简单，切合实际，能有效地提高工作效率，满足视频监控业务需求。
2 Q/SY 1840. 1—2015
4.3扩展性
采用模块化设计，系统规模和功能易于扩充，系统配套软件具有升级能力。
4.4规范性
控制协议、视频编解码、接口协议、视频文件格式、传输协议等应符合本部分中的规定。
4.5易操作性
提供清晰、简洁、友好的中文人机交互界面，操控简便、灵活，易学易用，便于管理和维护。 4.6安全性
对系统采取必要的安全保护措施，防止非法接人、非法访问、病毒感染和黑客攻击，防雷击、过载、断电和人为破坏等。 4.7可靠性
采用成熟、稳定和通用的技术和设备，关键部分应有备份、余措施，能够保证系统长期稳定运行，有较强的容错和系统恢复能力。 4.8可维护性
系统应具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、快速的修复。
5联网系统结构
5.1网络结构
若干个相对独立的区域视频监控系统以联网单元为核心，通过IP传输网络，实现跨区域视频监
控系统资源的共享。跨区域视频监控系统中的监控资源、用户终端、监控中心等通过联网单元进行 SIP协议转换，实现区域视频监控系统之间的互联互通、资源共享。网络结构图如图1所示。 5.2联网单元
联网单元是组成区域视频监控系统跨域联网共享的逻辑实体，可以以独立的设备形式存在或内置在区域视频监控系统内的监控服务器中。联网单元负责实现联网过程中的会话控制命令、媒体流的传输和转换。在逻辑上按功能可划分为信令网关和媒体网关，其中信令网关在监控域之间进行协议/信令/地址转换；媒体网关在监控域之间进行协议/媒体数据格式转换。联网单元对外接口应符合GB/T 28181一2011的规定，对联网单元的内部接口和区域视频监控系统内部联网所需的功能不作规定。 5.3联网方式
区域视频监控系统之间的联网方式分为两种，第一种是标准方式联网，第二种是兼容性联网标准方式联网，是指区域视频监控系统符合GB/T 28181一2011中控制、传输流程和协议接口的
技术要求，系统之间的联网方式按照GB/T28181一2011技术要求中的互联互通协议进行。标准方式联网示意图如图2所示，
兼容性联网，是指联网系统不符合或不完全符合GB/T28181一2011第9章中控制、传输流程和协议接口技术要求，同时也无法对原有系统升级改造，上级或外层视频监控系统只能通过接入网关（也称联网单元）做兼容性接人。兼容性联网示意图如图3所示。
3 Q/SY 1840.1—2015
区域视频监控系统
用户终端
监控资源
传输网路
监控中心
报警数据
联网单元
SIP RTP/RTCP
传输网络
SIP
RTP/RTCP
区域视频监控系统
SIP
RTP/RTCP i
区域视频监控系统
1 1
联网单元
联网单元
用户终端
用户终端
监控资源
监控资源
传输网路
传输网路
监控中心
监控中心
报警数据
报警数据
图 1 联网系统网络结构图
内部协议转换
内
GB/T 28181—2011 28181—2011
GB/T 部
私有协议
私有协议
A
B 平台
平 A
协议转换
1
E
R
私有协议
-
私有协议
-
1
图2 标准方式联网示意图
7
接人网关模块 A 平 B
平
内 台部 接实 口现
B平台
A平台
V
-
图3兼容性联网示意图
根据集团公司下属地区企业视频监控系统建设的实际情况，在系统联网的实际操作过程中，对于新建或有能力改造升级的系统，宜适用于第一种联网方式；对于因各种原因无法改造升级，不支持本部分要求，宜适用于第二种联网方式。
