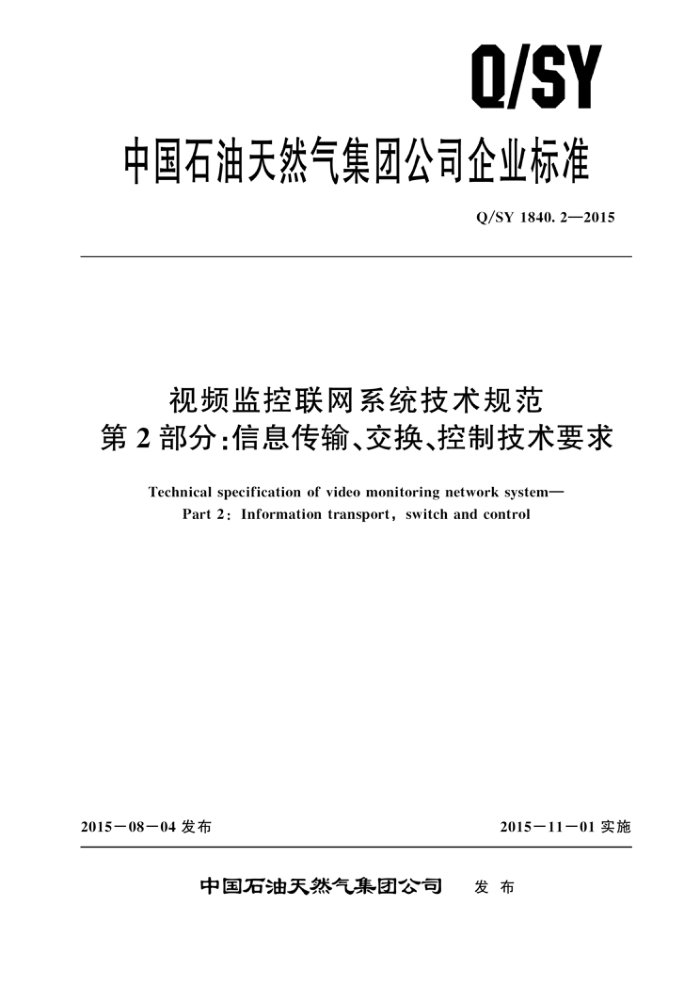

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1840.2—2015
视频监控联网系统技术规范
第2部分：信息传输、交换、控制技术要求
Technical specification of video monitoring network system-
Part 2: Information transport, switch and control
2015一08一04发布
2015一11一01 实施
中国石油天然气集团公司 发布 Q/SY 1840. 2—2015
目 次
前言
范围 2 规范性引用文件控制、传输流程和协议接口
1
3
3. 1 注册、鉴权与注销 3. 2 设备目录获取 3. 3 实时视音频点播 3. 4 设备控制 3. 5 网络设备信息查询 3.6 视音频文件检索 3. 7 历史视音频的回放 3.8 视音频文件 3. 9 事件订阅 3.10 事件通知 3.11 平台信息查询 3.12 视频质量诊断 3. 13 语音对讲 3. 14 视音频对话，附录A (资料性附录) 设备品牌代码定义附录B(规范性附录) 信令消息示范参考文献
9
10
31
L Q/SY 1840.2—2015
前言
Q/SY1840《视频监控联网系统技术规范》分为两个部分：
第1部分：通用技术要求；第2部分：信息传输、交换、控制技术要求。
一
本部分为Q/SY1840的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：中国石油天然气集团公司办公厅、中国石油天然气集团公司信息管理部、中国
石油天然气管道局、中国石油天然气管道通信电力工程总公司。
本部分主要起草人：朱建新、张金权、梁大勇、高允升、张超、许殿文、李锐、方德学、于立成、李邦龙、程云涛、杨鹏、侯绪荣。
II Q/SY 1840. 2—2015
视频监控联网系统技术规范
第2部分：信息传输、交换、控制技术要求
1 范围
Q/SY1840的本部分规定了中国石油天然气集团公司（以下简称“集团公司”）视频监控联网系统（以下简称“联网系统”）的信息传输、交换、控制和协议接口技术要求。
本部分适用于相关软硬件产品的开发，
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 28181一2011安全防范视频监控联网系统信息传输、交换、控制技术要求 RFC 3265会话初始协议（SIP) 具体事件通知 RFC 3428 ，会话初始协议（SIP) 即时消息扩展
3控制、传输流程和协议接口
3.1注册、鉴权与注销
设备或系统进人联网系统时，注册、鉴权和注销过程应符合GB/T28181一2011中 7.1和9.1的规定。 3.2设备目录获取 3.2.1设备目录查询请求
设备目录查询请求包括： a）设备目录查询消息：
1）MESSAGE 消息头 Content -type 头域为 Content - type：Application/MANSCDP xml; 2）设备目录查询命令采用MANSCDP协议格式定义； 3） 设备目录查询请求命令应包括：命令类型（CmdType）、命令序列号（SN）、设备/
区域/系统编码（DeviceID）、返回全部目录（All）等，采用RFC 3428的MESSAGE 方法的消息体携带；查询应支持返回查询全部目录结果，即 All=1;
4）
5）查询应支持递归逐级返回查询目录结果，即 All=0; 6） 相关设备在收到MESSAGE消息后，应立即返回“200OK”应答，“200OK”应答消
息只有消息头部，消息体为空。
b）应答命令消息：设备目录查询应答命令应包括（但不限于）：命令类型（CmdType）、命令
序列号（SN）、设备/区域/系统编码（DeviceID）、目录总个数（SumNum）、节点ID (DeviceID）、父节点ID（ParentID）、地址（Address）、节点名称（name）、设备品牌定义
Y Q/SY 1840.2—2015
（DeviceCode，参见附录A）、设备类型（CatalogType）、生产厂家（Manufacturer）、操作类型（OperateType）、设备IP地址（IPAddress）、设备端口（Port）、设备账号（Username）、设备密码（Password）、设备状态（Status）、经度（Longitude）、纬度（Latitude）、硬盘数（HardDiskNum）等，采用MESSAGE方法的消息体携带。 CameraType及OperateType字段取值见表1。
c)
表 1 CameraType及 OperateType字段取值表
值类型 string string string string string string string string string string
字段名称 CatalogType CatalogType CatalogType CatalogType CatalogType CatalogType CatalogType OperateType OperateType OperateType
值 1 2 3 4 5 6 7 MOD ADD DEL
说明球机半球固定枪机遥控枪机解码设备报警设备语音对讲设备
修改添加删除
3.2. 2 设备目录查询
目录查询流程如图1所示。
目录检索方
目录拥有方
1.MESSAGE（目录查询）
2. 200 OK 3.MESSAGE（目录）
4. 200 OK
图 1 目录查询流程示意图
命令流程描述如下：
源设备向目的设备发送“设备目录查询命令”，“设备目录查询命令”采用MESSAGE方法携带。
a)
b) 目的设备收到命令后返回“200OK”应答。
目的设备向源设备发送“设备目录查询响应命令”， “设备目录查询响应命令”采用 MESSAGE方法携带源设备收到“设备目录查询响应命令”后返回“200OK”应答。
c)
d)
具体协议消息示范见B.1。
2 Q/SY 1840. 2—2015
3.2.3设备目录推送请求
目录拥有者向目录接收者注册成功后，目录拥有者在目录发生变化时，要立即通知目录接收者，
目录接收者要向目录拥有者发送目录收到的确认消息。目录通知使用RFC 3265中定义的NOTIFY 方法。
目录拥有者可以是视频监控联网系统、有子设备的设备及代理设备网关等，目录接收者也可以是
视频监控联网系统、有子设备的设备及代理设备网关等。
在以下情况下目录拥有者应自动向目录接收者发送目录信息： a）目录拥有者的目录信息发生变化（包括新增、修改和删除共享）后，应发送变化部分的目录
信息。 b） 目录拥有者推送的设备状态发生变化（上下线等）后，应发送变化部分的设备目录信息。 c）分多个SIP消息推送目录信息的时候，当收到上一个SIP消息的成功返回后，才进行下一个
SIP 消息的推送。 d)1 使用 OperateType 来标示本次通知操作是增加、修改或删除。 e）目录拥有者向目录接收者通知设备状态（Status）变化时，通道不用重复通知。
3.2.4设备目录推送
目录推送流程如图 2所示。
目录拥有者
目录接收者
..
...
1.NOTIFY（目录通知)
2. 200 OK
图 2目录推送流程示意图
命令流程描述如下： a）需发送共享设备目录信息的源联网单元向所有与之联网的目的联网单元发送NOTIFY信息。 b）目录接收者收到正确目录消息后，应将目录信息接收成功或失败的消息返回给该源联网单
元，NOTIFY信息一次可包含一个或多个设备目录信息。 具体协议消息示范见B.2。
3.3实时视音频点播
实时视音频点播的主要内容和点播流程应符合GB/T28181一2011中7.2的规定，本部分还规
定：网络应支持TCP/UDP协议，视频码流应至少支持主码流、子码流等。本部分采用 SDP协议部分扩展，具体定义如下：
a）网络协议 TCP/UDP：分别使用 TCP/RTP/AVP 和 RTP/AVP（默认 UDP）。 b）视频码流：主码流、子码流，分别使用 StreamType字段0和 1；其他码流，StreamType 字
段顺序增加。
c）TCP连接默认上级平台作为服务端，下级平台主动连接上级平台。 具体协议消息示范见B.3。
3.4设备控制
设备控制的基本要求、命令流程和协议接口应符合GB/T28181一2011中9.3的规定
3 Q/SY 1840. 2—2015
3. 5 ，网络设备信息查询
网络设备信息查询的基本要求、命令流程和协议接口应符合GB/T28181一2011中7.5的规定
设备状态信息包括上线、离线等信息。
设备上线、离线的状态信息查询请求，见本部分3.2.3的规定。 设备状态信息的查询流程协议消息示范见B.4。
3.6　视音频文件检索
设备视音频文件检索应符合GB/T28181一2011中9.7的规定。本部分在此基础上增加字段 Size，标识录像文件的大小（KB）。
设备视音频文件检索的消息示范见B.9。 3.7历史视音频的回放
历史视音频的回放应符合GB/T28181—2011中9.8的规定。 3.8视音频文件
视音频文件应符合GB/T28181一2011中9.9的规定
3.9事件订阅
事件订阅应符合GB/T28181—2011中7.11的规定。 3.10事件通知
事件通知应符合GB/T28181一2011中7.11的规定。
3.11平台信息查询
平台信息获取包括两部分：服务器运行信息和平台服务模块运行信息。 查询命令流程描述如下： a）平台 A向平台B发送查询命令，查询命令采用MESSAGE方法携带。 b）平台B收到命令后返回“200 OK”应答 c）平台B向平台 A发送查询响应命令，查询响应命令采用 MESSAGE方法携带。 d）平台A收到命令后返回“200 OK”应答。 服务器运行信息查询协议消息示范见B.5.1，平台服务模块运行信息查询协议消息示范
见 B. 5. 2。 3.12视频质量诊断 3.12.1视频质量诊断服务器
视频质量诊断服务器（VQDS）作为SIP监控域的一个组件，应主动注册到SIP服务器（中心管理服务器CMS或运维服务器），并向SIP服务器请求获取下发视频质量诊断目标及计划信息，并能根据诊断计划及摄像机编码向媒体服务器请求待检测视频通道的实时视频流进行视频质量诊断，将诊断结果以 SIP消息上报给SIP服务器。 3.12.2诊断服务器控制流程
视频质量诊断服务控制流程如图3所示。
4
