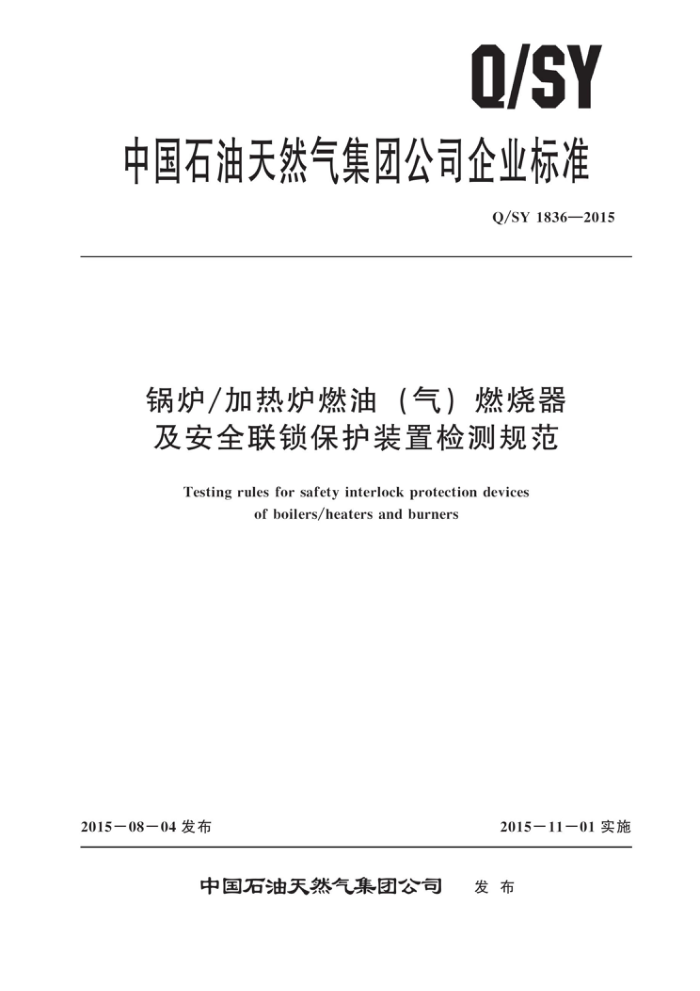

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1836—2015
锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置检测规范
Testing rules for safety interlock protection devices
of boilers/heaters and burners
2015—08一04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1836—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 资质、条件要求及质量控制 5 检测
I
3
4
结论及报告附录A（规范性附录) 不符合项通知单附录B（规范性附录) 检测报告·
6
...
10
11
1 Q/SY 1836—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气股份有限公司大庆特种设备检验中心、中国石油天然气股份有限公司长庆油田分公司技术监测中心、中国石油天然气股份有限公司西南油气田分公司装备处
本标准主要起草人：单洪翔、王旭东、刘晓佳、曹世星、王鸿、吴静、裴润有、王晓朝、白金亮。
Ⅱ Q/SY1836—2015
锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置检测规范
1范围
本标准规定了锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置的安全性能检测条件、检测项
目、检测内容及要求，以及检测结果的评定方法。
本标准适用于《中华人民共和国特种设备安全法》（主席令【2013】第四号）及《特种设备安全监察条例》（国务院令第549号）规定范围内的锅炉、石油工业用的加热炉，其他热能设备也可参照执行。
本标准不适用于发电用的A级锅炉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY0031石油工业用加热炉安全规程 TSGG0001锅炉安全技术监察规程 TSGZB001燃油（燃气）燃烧器安全技术规则中华人民共和国特种设备安全法主席令【2013】第四号特种设备安全监察条例国务院令第549号
3术语和定义
下列术语和定义适用于本文件。
3.1
锅炉 boilers 利用各种燃料、电或者其他能源，将所盛装的液体加热到一定参数，并对外输出热能的设备，其
范围规定为容积大于或者等于30L的承压蒸汽锅炉、出口水压大于或者等于0.1MPa（表压）且额定功率大于或者等于0.1MW的承压热水锅炉、有机热载体锅炉。 3. 2
石油工业用加热炉heaterforpetroleumindustry 油气田和长输管道用火焰加热原油、天然气、水及其混合物等介质的专用设备，一般按结构型式
分为火筒式加热炉和管式加热炉。 3.3
安全附件safety accessories 锅炉及石油工业用加热炉上用于控制温度、压力、容量、液位等技术参数的测量、控制仪表或装
置，通常指安全阀、压力表、爆破片、液（水）位计、温度计、联锁保护装置等及其数据采集处理装置。
1 Q/SY1836—2015
3. 4
燃烧器burners 能够将燃料的化学能通过燃烧转变为热能的燃烧设备。通常包括燃油/气燃烧器等。
3. 5
安全联锁safetyinterlock 由于安全装置动作或监测到燃烧控制系统出错而瞬时做出反应，并且立即切断燃料供给、点火装
置电源而使燃烧器中断运行，燃烧控制系统关闭并锁定，只能通过人工复位才能重新启动。 3. 6
燃烧程序控制器combustioncontroler 预先编人程序后，具备多种输人和输出功能，用作燃烧器程序启动、安全检测和控制其工作状态
的控制器。 3. 7
火焰监测装置flamedetectordevice 用于监测火焰是否存在的装置。
3.8
安全时间safetytime 当无火焰出现时，控制装置允许释放燃料的最长时间间隔。
3. 9
点火安全时间ignitionsafetytime 燃烧器点火火焰点燃的安全时间，即无点火火焰形成时，允许点火燃料控制阀处于开启状态的最
长时间。 3.10
熄火安全时间extinctionsafetytime 燃烧器运行过程中火焰熄灭时，从火焰熄灭起至主燃料控制阀开始关闭的时间间隔。
3.11
吹扫时间purgetime 在没有燃料供应的情况下，燃烧室被强制通风的时间。
3.12
前吹扫时间 pre-purge time 燃烧器风机启动到点火燃烧之前，空气吹扫过程持续的时间
3.13
超压保护over-pressureprotection 锅炉及石油工业用加热炉的介质压力超过超压联锁保护装置动作整定值时，燃烧控制系统及时切
断燃料供给，燃烧器停止运行，燃烧控制系统关闭并锁定，只能通过人工复位才能重新启动。 3.14
超温保护over-temperatureprotection 锅炉及石油工业用加热炉的介质温度超过其规定值时，燃烧控制系统及时切断燃料供给，燃烧器
停止运行，燃烧控制系统关闭并锁定，只能通过人工复位才能重新启动， 3.15
低液位保护lowliquidlevelprotection 锅炉及石油工业用加热炉的介质液位低于最低安全液位设定值时，燃烧控制系统及时切断燃料供
给，燃烧器停止运行，燃烧控制系统关闭并锁定，只能通过人工复位才能重新启动
2 Q/SY 1836—2015
3.16
燃气低压保护gas low-pressure protection 当供气压力低于最低设定值时，燃烧控制系统切断燃料供给，燃烧器停止运行，燃烧控制系统关
闭并锁定，只能通过人工复位才能重新启动。 3.17
燃气高压保护gashigh-pressureprotection 当供气压力高于最高设定值时，燃烧控制系统切断燃料供给，燃烧器停止运行，燃烧控制系统关
闭并锁定，只能通过人工复位才能重新启动。 3.18
低风压保护lowairpressureprotection 燃烧器的风压监测信号低于最低设定值时，燃烧控制系统切断燃料供给，燃烧器停止运行，燃烧
控制系统关闭并锁定，只能通过人工复位才能重新启动。
4资质、条件要求及质量控制
4.1检测单位要求
检测工作可委托所属企业设置的特种设备检验机构和经国家实验室认可的机构进行，或由具备下
列条件的使用单位自行开展：
a）技术负责人应具有相关专业中级工程师资格，并从事本专业工作5年以上。 b）检测人员应具备锅炉/加热炉及燃油（气）燃烧器原理、运行以及安全联锁保护的专业知
识，能熟练操作各种检测仪器，持有中级以上的维修、仪表电工职业资格证书
c）厂 应具有满足表6检测精度要求的所有仪器设备。 d) 应建立相应的质量保证文件。
4. 2 检测条件 4.2.1检测前的准备工作
锅炉/加热炉检测前应做如下准备工作： a） 锅炉/加热炉使用单位应提供燃烧器及安全联锁保护装置的技术资料，包括电气接线图、压
力开关（压力变送器）、测温装置、液位计的使用说明书及其检定证书。 b) 检测单位应事先与使用单位协商检测时间，使用单位应保证锅炉/加热炉正常完好。检测工
作应在检测人员指导和使用单位人员具体操作下进行，检测工作不得危及锅炉/加热炉的安全运行。
c）锅炉/加热炉使用单位应根据检测工作的要求进行相应的配合工作和安全监护工作。 4.2.2检测工作的安全要求
检测人员确认现场条件符合检测工作要求后方可进行检测，检测前做好安全检查，佩戴劳动防护
用品，并且执行使用单位有关动火、临时用电、高处作业、进入受限空间作业、安全防护、安全监护等规定。 4.3检测工作的质量控制
检测工作应做好以下质量控制： a）检测前检测单位应根据锅炉/加热炉燃油（气）燃烧器及安全联锁保护装置具体情况，尤其
3 Q/SY1836—2015
是针对上次检测中发现的不符合项以及整改情况编制检测方案，明确检测项目、检测方法，必要时还应征求锅炉/加热炉使用单位的意见。
b) 检测必须严格按照检测方案进行，由于现场实际情况限制，无法按照本标准进行检测时，
检测人员应书面说明项目变更内容以及原因，并且经锅炉/加热炉使用单位确认。 c) 检测过程中发现不符合项，检测人员应以书面通知单的形式及时告知锅炉/加热炉使用单位。 d) 检测时必须有记录，检测记录应真实、准确，不能随意涂改，检测记录记载的信息量不得
少于检测报告的信息量。 e) 检测仪器及设备应灵敏可靠，并且在有效的检定或校验期内。 f) 检测工作结束后，检测单位应根据检测情况，结合锅炉/加热炉使用单位的整改情况及时出
具相应的检测报告。检测报告应及时交付锅炉/加热炉使用单位。
5检测
5.1检测项目
检测项目分为一般检查项和关键检查项。 5. 1. 1 一般检查项目
般检查项目包括外观检查、安全联锁保护检测、其他项目检测外观检查项目见表1。安全联锁保护一般检测项目见表2。其他检测项目见表3。
表1 外观检查项目
序号 1 2 警示标识、指示标识
序号 1 2 警示标识、指示标识
锅炉/加热炉检查项目
燃烧器检查项目
铭牌
铭牌
电气线路 4 工艺管路 5 零部件配置
电气线路工艺管路
3
3
4
表 2 安全联锁保护一般检测项目
序号
序号 1 2 燃气低压保护
燃烧器安全联锁保护装置
锅炉/加热炉安全联锁保护装置检查
声光报警功能
燃气高压保护
1
低风压保护
3
表3其他检测项目
序号 1 2 表面温度
检查项目
检查内容
检查开关是否灵活到位，反应是否灵敏检测安全控制装置的表面温度
阀门灵活性
4
