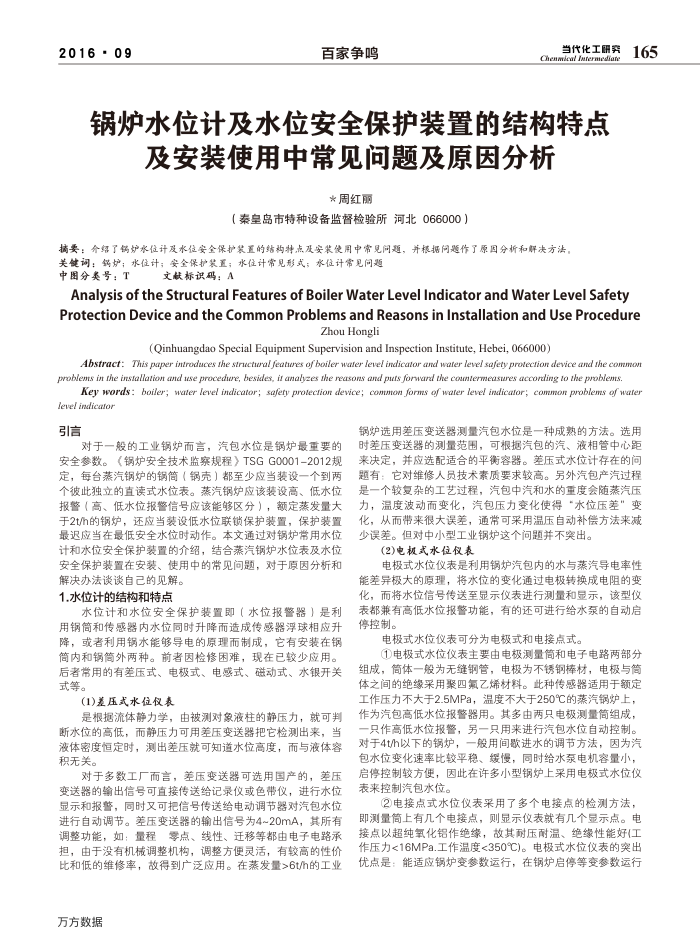

锅炉水位计及水位安全保护装置的结构特点
及安装使用中常见问题及原因分析
★周红丽
（秦皇岛市特种设备监督检验所河北066000）
摘要：介络了锅炉水位计及水位安全保护装置的结构持点及安装使用中常见问题，并根据问题作了原因分析和解决方法关键词：销炉；水任计；安全保护装置；水任计常见形式；水位计常见问题
中图分类号：T
文献标识码：A
AnalysisoftheStructuralFeaturesofBoilerWaterLevel lndicatorandWaterLevelSafety ProtectionDeviceandtheCommonProblemsandReasonsinInstallationandUseProcedure
ZhouHongli
(Qinhuangdao Special Equipment Supervision and Inspection Institute,Hebei,066000)
Abstract:This paper inroduces the strnctiral featores of boiler wafer level indicator and water level safety protecrion device and the common problems in he installation and se procedore, besides, if analyzes the reasons and ptets fonward the countermeasures according to zhe problems.
Key words : boiler; water level indicator; sofery prolecrion device; common jorms of wafer level indicafor; common problems of water level indicafor
引言
对于一般的工业锅炉而言，汽包水位是锅炉最重要的安全参数。（锅炉安全技术监察规程》TSGG0001-2012规定，每台蒸汽锅炉的锅筒（钢壳）都至少应当装设一个到两个彼此独立的直读式水位表。蒸汽锅炉应该装设高、低水位报警（高、低水位报警信号应该能够区分），额定蒸发量大于2t/h的锅炉，还应当装设低水位联锁保护装置，保护装置最退应当在最低安全水位时动作。本文通过对钢炉常用水位计和水位安全保护装置的介绍，结合蒸汽锅炉水位表及水位安全保护装置在安装、使用中的常见问题，对于原因分析和
解决办法谈谈自己的见解。 1.水位计的结构和特点
水位计和水位安全保护装置即（水位报警器）是利用锅筒和传感器内水位同时升降而造成传感器浮球相应升降，或者利用锅水能够导电的原理而制成，它有安装在钢筒内和锅筒外两种。前者因检修困难，现在已较少应用。后者常用的有差压式、电极式、电感式、磁动式、水银开关
(1)差压式水位仅表
是根据流体静力学，由被测对象液柱的静压力，就可判断水位的高低，而静压力可用差压变送器把它检测出来，当液体密度恒定时，测出差压就可知道水位高度，而与液体容积无关。
对于多数工厂面言，差压变送器可选用国产的，差压变送器的输出信号可直接传送给记录仪或色带仪，进行水位显示和报警，同时又可把信号传送给电动调节器对汽包水位进行自动调节。差压变送器的输出信号为4~20mA，其所有调整功能，如：量程零点、线性、迁移等都由电子电路承担，由于没有机械调整机构，调整方便灵活，有较高的性价比和低的维修率，故得到广泛应用。在蒸发量>6t/h的工业
万方数据
锅炉选用差压变送器测量汽包水位是一种成熟的方法。选用时差压变送器的测量范围，可根据汽包的汽、液相管中心距来决定，并应选配适合的平衡容器。差压式水位计存在的问题有：它对维修人员技术系质要求较高。另外汽包产汽过程是一个较复杂的工艺过程，汽包中汽和水的重度会随蒸汽压力，温度波动而变化，汽包压力变化使得“水位压差”变化，从而带来很大误差，通常可采用温压自动补偿方法来减少误差。但对中小型工业钢炉这个问题并不窦出。
(2)电极式水位仪表
电极式水位仪表是利用锅炉汽包内的水与蒸汽导电率性能差异极大的原理，将水位的变化通过电极转换成电阻的变化，而将水位信号传送至显示仪表进行测量和显示，该型仪表都兼有高低水位报警功能，有的还可进行给水泵的自动启停控制。
电极式水位仪表可分为电极式和电接点式。
(①电极式水位仪表主要由电极测量筒和电子电路两部分组成，筒体一般为无缝钢管，电极为不锈钢棒材，电极与管体之间的绝缘采用聚四氟乙烯材料。此种传感器适用于额定工作压力不大于2.5MPa，温度不大于250℃C的蒸汽锅炉上，作为汽包高低水位报警器用。其多由两只电极测量筒组成，一只作高低水位报警，另一只用来进行汽包水位自动控制。对于4t/h以下的锅炉，一般用间歌进水的调节方法，因为汽包水位变化速率比较平稳、缓慢，同时给水泵电机容量小，启停控制较方使，因此在许多小型锅炉上采用电极式水位仪表来控制汽包水位。
②电接点式水位仪表采用了多个电接点的检测方法，即测量筒上有几个电接点，则显示仪表就有几个显示点。电接点以超纯氧化铝作绝缘，故其耐压耐温、绝缘性能好工作压力<16MPa.工作温度<350℃)。电极式水位仪表的突出优点是：能适应锅炉变参数运行，在炉启停等变参数运行
