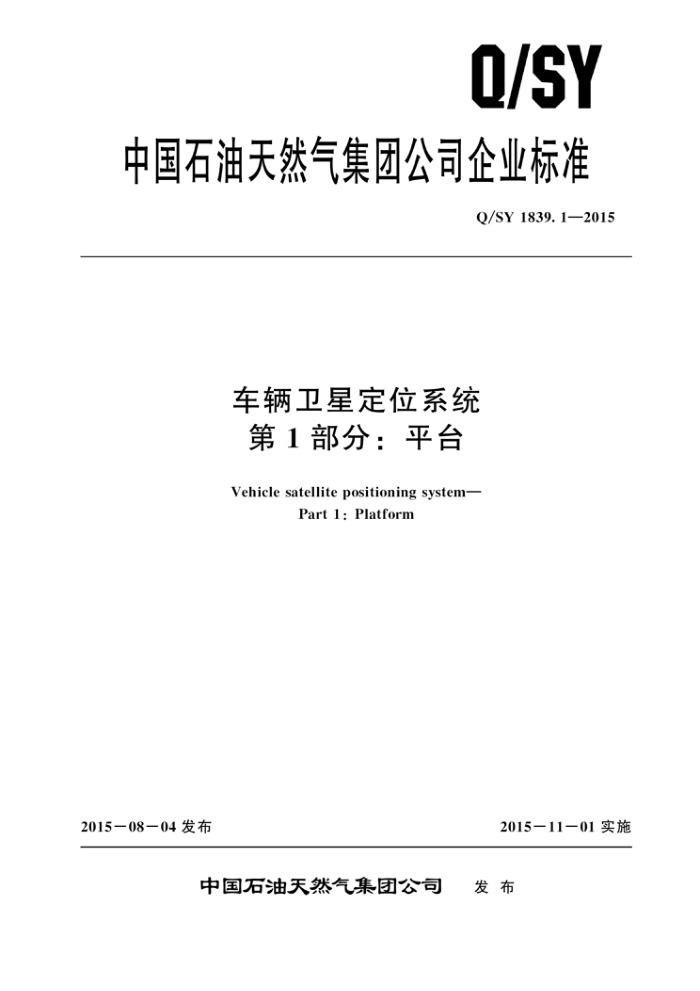

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1839.1—2015
车辆卫星定位系统第1部分：平台
Vehicle satellite positioning system-
Part 1: Platform
2015一08一04发布
2015一11一01 实施
中国石油天然气集团公司 发布 Q/SY 1839. 1—2015
目 次
前言
范围 2 规范性引用文件
1
术语和定义车辆卫星定位平台架构 4.1平台构成 4.2平台互联 4.3平台架构图监管平台
3
4
.
.
.
5
5. 1 基本功能 5. 2 平台接口功能 5. 3 平台配置管理 5.4信息统计分析 5. 5 平台运行状态监控 6 监控平台 6. 1 基本功能 6. 2 监控业务功能 6. 3 安全管控业务功能 6. 4 调度业务功能 7 性能与技术要求
.
r
7. 1 性能指标 7. 2 网络传输·. 7. 3 数据存储和备份 7. 4 安全要求· 7. 5 平台运行环境参考文献
9
10 10 10 10
11
1 Q/SY 1839.1—2015
前言
Q/SY1839《车辆卫星定位系统》分为如下两部分：
第1部分：平台；第2部分：终端。
一
本部分为Q/SY1839的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司安全环保与节能部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：集团公司安全环保与节能部、运输公司。 本部分主要起草人：张广智、周平、刘少军、李献勇、于丽丹、吴坤鹏、李卓超、张斌、潘鑫、
乔水、柳诗尧、王峙、谢晓、吴吉华、王多彦、张森、曹政、王芳、郑立峰、詹艳娜、刘磊。
Ⅱ Q/SY 1839.1—2015
车辆卫星定位系统第1部分：平台
1 范围
Q/SY1839的本部分规定了车辆管理系统中车辆卫星定位平台架构及功能的一般要求，以及车
辆管理系统中监管平台和监控平台的功能要求、平台性能要求与技术要求。
本部分适用于中国石油天然气集团公司车辆管理系统的建设、运维及使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB20263一2006导航电子地图安全处理技术基本要求 JT/T796一2011道路运输车辆卫星定位系统平台技术要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
车辆卫星定位平台 GNSS platform of vehicles 利用卫星定位、地理信息和无线传输等信息技术，接收、处理、分析和展示车辆实时和历史位置
与状态信息，为车辆驾乘人员及车辆管理人员提供车辆实时动态和运行情况，满足监管部门及运营企业对车辆管理和调度的应用要求，并能对接人系统的车辆进行数据采集管控和风险预报警提醒的综合性信息处理系统。 3. 2
监管平台 supervision and management platforn 采用计算机系统及通信信息技术，通过卫星定位等技术手段，实现对车载终端和接入的监控平台
进行管理的系统平台，能够实现分级汇总、分析和展示数据，并能够监管接入监控平台的操作及使用情况的综合应用和展示平台。 3. 3
监控平台 monitoring and management platform 企、事业单位自建或委托第三方技术单位建设的、用于车辆位置和状态监控管理的信息系统。能
够向监管平台汇总和上报操作及使用情况，能够响应和反馈监管平台下达的指令，帮助企事业单位实现对平台中车辆安全运营以及车辆总体运行状态的实时监控 3. 4
接入平台access platform 接人到监管平台的车辆卫星定位监控平台。
3. 5
车载终端vehicle terminal
1 Q/SY 1839.1—2015
能够安装在车辆上，满足车辆日常工作环境要求，具有卫星定位、移动网络接人、车辆行驶记录、车辆关键信号采集和控制，可与其他车载电子设备进行通信，可提供监管平台或监控平台所需的信息，可响应监管平台或监控平台对其下达的控制指定，实现对车辆的远程控制的功能装置。 3. 6
在线车辆 online vehicles 当前连接到车辆卫星定位平台，并正常定位的车辆
3.7
上线车辆 previously online vehicles 车辆处于正常运营状态，并在车辆卫星定位平台设定时间内，可正常在线连接的车辆。
3.8
入网车辆 access vehicles 正在或曾经接人车辆卫星定位平台的车辆。
4车辆卫星定位平台架构
4.1平台构成
车辆卫星定位平台应由监管平台、监控平台、车载终端、计算机通信网络等部分组成。各部分互
联互通，实现数据管理、数据交换和共享。 4. 2 平台互联
平台互联主要包括： a）l 监控平台与监管平台连接，车载终端与监控平台连接；逐级上传车辆信息，并逐级下达控制
指令。 b） 监管平台通过数据接口，实现数据接收和指令下发，实现对接入监控平台的管理和控制。 c） 监控平台与监管平台连接，主要实现车辆位置及车况数据的接入、车辆管理系统各类信息的
记录与查询、对车载终端的控制、对监管平台的数据报送及指令响应。
d) 监管平台与监控平台之间应通过专线网络、VPN或互联网等方式进行连接，车载终端与监
控平台之间通过无线通信网络进行连接，
4.3平台架构图
车辆卫星定位平台架构如图1所示。
5监管平台
5.1 基本功能
5.1.1接入平台管理
接入平台管理功能应包括接入平台配置管理、信息查询和考核统计等功能，具体包括： a） 接人平台配置管理应包括接人平台参数配置、接人平台参数查询及接人平台参数统计等基本
功能。 b） 接入平台信息查询应包括平台基本情况、在线车辆、历史上线车辆、未上线车辆、运行日
志和巡检日志等查询功能。
c) 接人平台考核统计应包括平台自动查岗、手工查岗、动态数据传输情况、链路通断情况、车
2 Q/SY 1839.1—2015
监管平台
计算机
专线、VPN或互联网
监控平台
计算机
() D
无线网络
车载终端图1车辆卫星定位平台架构
辆上线情况、车辆在线情况和动态数据传输及质量情况等，应支持按小时、日、周、月、季和年进行数据统计的功能。
5.1.2　数据报表导出
监管平台中所有查询结果及统计分析结果均应支持以Excel表格格式进行导出，导出的Excel表
格版本应为Excel 2003或更高版本。 5.1.3数据下发
监管平台应定时向已接入平台下发其上报的正常或异常车辆信息。
5.1.4监管报警
监管平台应实时接收已接人平台上报的报警信息，包括紧急报警、偏离路线报警、超速报警、区域报警、疲劳驾驶报警等。接收到已接人平台上报的报警信息后，应在1min内，通过声、光、图片和文字等方式提示报警车辆动态位置信息和静态信息等。 5.1.5报警处理提示
监管平台应实时接收已接入平台上报的报警处理信息，如已接入平台未在规定的时间内上报报警
处理信息，监管平台应自动记录并向其下发报警信息处理请求指令，要求其尽快处理报警信息 5.1.6基础资料管理
监管平台应具备单位、车辆、从业人员等基础资料的查询、录人、修改、更新和删除功能，并应支持数据的批量导人及导出。 5.1.7车辆信息管理 5.1.7.1车辆信息分类
车辆信息分类应包括：危险品运输车辆、普通货运车辆、大中型客运车辆、小型客运车辆和特种车辆。
3 Q/SY 1839.1—2015
5.1.7.2车辆信息查询
车辆信息查询主要功能应包括：人网、在线、上线车辆查询，跨域车辆查询，车辆运输计划查询，在途货物信息查询，在途车辆驾驶员信息查询，车辆报警及处理情况查询，车辆路线查询等 5.1.7.3车辆信息统计
车辆信息统计主要功能应包括：车辆入网、在线、上线情况统计，车辆跨域情况统计，车辆报警
情况及处理情况统计，车辆分布情况统计等，并应支持以日、月、季度、半年和年度等时间单位进行统计。 5.1.8单位信息管理
5.1.8.1单位信息查询
单位信息查询应包括：单位名称查询、单位管理层级查询和单位详细情况查询 5.1.8.2单位信息统计
单位信息统计应包括：单位分布情况统计、单位所属车辆上线情况统计，以及单位所属车辆报警及处理情况统计等，并应支持以日、月、季度、半年和年度等时间单位进行统计 5.1.9车辆动态监控
车辆动态监控应包括以下功能： a）对车辆位置、报警状态等信息的实时监控，对车辆进行单向监听，提供对多车的位置跟踪、
指令下发和拍照等功能，并可支持对指令响应、车辆行驶记录数据及照片的历史数据查询功能。
b） 提供对指定车辆历史轨迹的回放功能，并支持在历史轨迹点查看车辆报警、上下线等事件
的提示。 c）提供查询指定时间段、经过指定区域的车辆信息，应支持多区城、多时间段和多车辆的联合
查询。
5.1.10车辆视频监控
监管平台应支持对单车多路或多车单路的视频图像查看功能，支持对车辆实时视频画面及历史视频画面的调用查看。 5.1.11电子地图管理
电子地图管理功能应符合GB20263一2006及JT/T796一2011中5.1.13电子地图管理的规定。
5.1.11.1 电子地图基本功能
电子地图应支持用户在企业内网中，自行标定生产作业点、重点关注目标、车库、修理厂等位置
信息，并可自行设定车辆禁止或允许进人的区域范围。 5.1.11.2目标影像展现
监管平台应支持车辆图标自定义展现，自定义的图标应能够直观展示目标车辆的分类、行驶方向、报警状态等。 4
