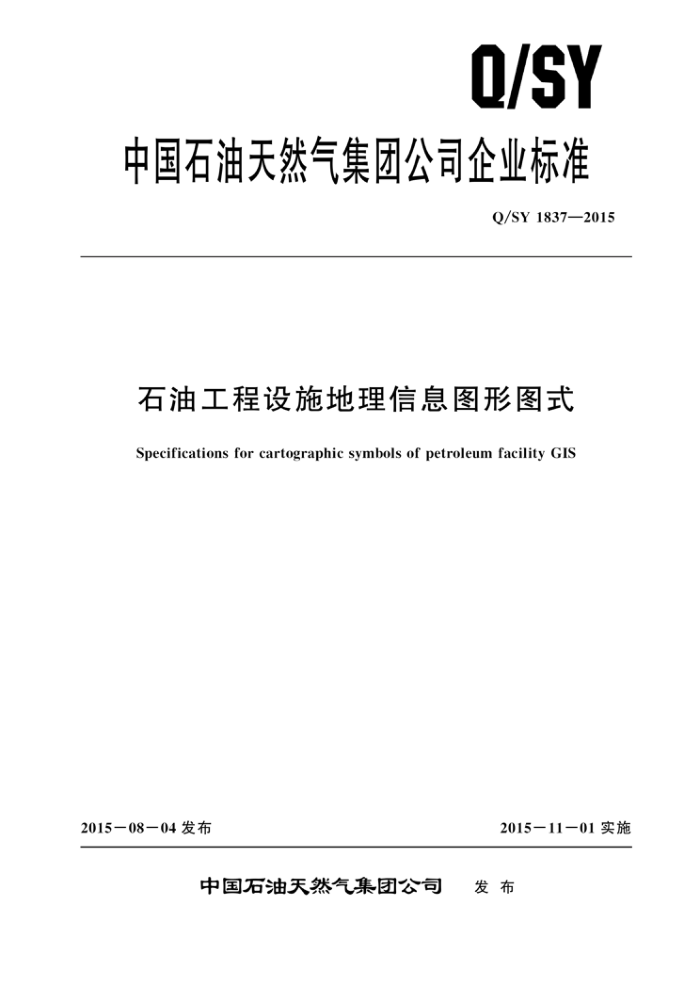

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1837—2015
石油工程设施地理信息图形图式
Specifications for cartographic symbols of petroleum facility GIS
2015－08－04 发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY 1837—2015
目 次
前言
范围 2 规范性引用文件
1
术语和定义 4 符号编制的原则符号设计
3
2
5
5. 1 符号颜色设计 5. 2 符号方向 5. 3 符号大小 5. 4 符号定位 5. 5 线型与线宽 5. 6 文字注记 5. 7 符号重叠处理分类与编码原则符号 7. 1 基础地理要素类 7. 2 健康安全环保要素类 7. 3 勘探开发要素类…… 7. 4 地面工程要素类· 7. 5 仓储物流要素类· 7. 6 长输管道要素类· 7. 7 城市燃气管道要素类索引
6
7
17
23 24 30 32
1 Q/SY 1837—2015
前言
本标准按照GB/T 1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司信息管理部提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：大庆油田工程有限公司、勘探与生产分公司、炼油与化工分公司、销售分公
司、天然气与管道分公司、勘探开发研究院。
本标准主要起草人：孔繁景、张雪、杜树彬、李世熙、宋跃滨、蓝祥淼、章木英、陈为民、樊涛、魏征、吴立明、肖占禄、孙崇亮、周姣、任晓雨、于君彩、亢健、杨清艳、赵利国、唐菌檐。
= Q/SY 1837—2015
石油工程设施地理信息图形图式
1范围
本标准规定了中国石油地理信息系统中与石油业务相关地理要素所使用符号、规格、颜色标准
以及符号的设计原则、编码等。
本标准适用于中国石油天然气集团公司地理信息系统建设。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894一2008安全标志及其使用导则 GB 5768. 2—2009 道路交通标志和标线 第2部分：道路交通标志 GB 15562. 1—1995 环境保护图形标志排放口 (源) GB 15562. 2—1995 环境保护图形标志固体废物贮存（处置）场 GB/T 16820—2009 地图学术语 GB/T20257.1—2007　国家基本比例尺地图图式 第1部分：1：500，１：1000，１：2000地形
图图式
GB/T 24354—2009 公共地理信息通用地图符号 GB/T 25529—2010 地理信息分类与编码规则 CH/Z 9011—2011 地理信息公共服务平台电子地图数据规范 CJJ/T 78—2010 供热工程制图标准 CJJ/T 97—2003 城市规划制图标准 CJJ/T 130—2009 燃气工程制图标准 DL/T 397—2010 电力地理信息系统图形符号分类与代码 SY/T 0003—2012 石油天然气工程制图标准 SY/T 5615—2004 石油天然气地质编图规范及图式 SY/T 6796—2010 油气田开发图例及编图规范 SY/T 10028—2002 海洋石油工程制图规范 Q/SY 124—2007 勘探部署图册及挂图编制规范 Q/SY 1726.3—2014 管道完整性管理系统规范第3部分：制图及符号
3术语和定义
下列术语和定义适用于本文件。
3. 1
地图符号 map symbol 地图上各种图形、记号和文字的总称。由形状、尺寸、定位点、文字、色彩等因素构成。
1 Q/SY 1837—2015
［GB/T 16820—2009]
3. 2
点状符号point symbol 用来表示可视为点的地物或现象的符号。符号的大小与地图比例尺无关，但具有定位特征。 [GB/T 16820—2009]
3.3
线状符号 line symbol 用来表示可视为线的地物或现象的符号。符号沿着某个方向延伸的长度与地图比例尺有关。 [GB/T 16820—2009]
3. 4
面状符号 area symbol 用来表示呈面状分布的地物或现象的符号。符号的范围同地图比例尺有关。 ［GB/T 16820—2009]
3. 5
地理信息 geographic information 与地球的位置直接或间接相关的现象的信息，又称地理空间信息（geo－spatial information）
3. 6
地理要素 geographic feature 与地球上位置相关的现实世界现象的表达。
4符号编制的原则
符号编制的原则包括以下内容： a）通用性原则：着眼于地理信息系统普适化应用，特别是对共性的石油工程设施的符号设计应
具有广泛的适用性
b） 系统性原则：同一类地理要素符号的组合、延伸和扩展具有一致性和规律性。 c） 准确性原则：符号的含义语义清晰、避免歧义 d） 简易性原则：以最简的图形表达其含义，既便于记忆，又便于计算机处理。
5符号设计
5. 1 1符号颜色设计
符号颜色设计符合下述要求： a） 符号的颜色除了采标引用符号颜色外，特殊需要时可加衬黄色或其他颜色， b）油系统要素采用红色，气系统要素采用橘黄色，水系统要素采用蓝色 c） 表示党政机关、中国石油相关企业、社会团体、企事业单位、健康安全、应急管理等要素
时，使用红色。 d） 表示污染源等要素使用黑色。 e) 表示服务对象、工作对象、物流管理等要素使用蓝色或棕色。 f）表示与环境相关的要素使用绿色。
5. 2 符号方向
符号方向应符合下述要求：
2 Q/SY 1837-2015
a）根据性质和标示的内容，可直立标绘或者按实际方向标绘。 b）无实际方向意义的符号，可直立标绘，如党政机关。 c）有行动方向和规定方向的标号可按实际方向标绘，
5.3符号大小
符号大小应符合下述要求：
符号的大小应根据符号的不同类型、级别和底图比例尺大小确定。
a）
b）在同一比例尺的地图上，同一性质（同类同级）的符号应等大小；不同性质的符号大小应
相称。 c）为适应电子地图浏览，本标准中的点状符号大小为4.5mm，线状符号和面状符号依比例尺
5. 4 符号定位
符号定位应符合下述要求： a）面状符号：经其轮廓线定位 b） 线状符号：以其主线或中心线定位。 c）点状符号：定位点在其几何图形中心。
5.5 线型与线宽
符号的线型与线宽应符合下述要求： a） 符号的线型根据符号的性质来确定，表示实际情况或完成情况的符号，用实线标绘；表示预
定的、临时的符号一般用虚线 b）为适应电子地图浏览，并根据地物等级，本标准符号的线宽为0.15mm～1.5mm。
5.6 ，文字注记
文字注记应符合下述要求： a)[ 面状符号：其文字注记写在符号内便于阅读的位置。 b）线状符号：文字注记以该符号的后（右）方为第一注记位置，左方为第二注记位置。 c） 点状符号：文字注记以该符号内为第一注记位置，下（右）方为第二注记位置，左方为第三
注记位置。
符号重叠处理
5.7
符号重叠处理应符合下述要求： a）以主要情况的符号压盖次要情况的符号。 b）点状符号压盖线状和面状符号。 c）线状符号压盖面状符号。 d）后出现情况的符号压盖先出现情况的符号。
6分类与编码原则
本标准中的基础地理要素的分类编码完全采用GB/T25529一2010，石油工程设施要素类按照
GB/T 25529一2010中的专业要素类门类中的基础设施要素亚门类、能源基础设施大类下面的石油天然气开发、运输及运营管理要素类中类的编码25301基础上进行编码
石油工程设施分类与编码的代码结构见表1。
3 Q/SY 1837—2015
表1石油工程设施分类与编码的代码结构
第一位 第二位 第三位 第四位 第五位 第六位 第七位」第八位 第九位」 第十位
中类
子类
门类 亚门类
大类
顺序号
小类
石油工程设施数据门类见表2。
表 2 石油工程设施数据门类、 亚门类、大类、中类、 小类、 子类表
门类 门类 亚门类 亚门类 大类 大类 中类 中类 小类 小类名称 代码 名称 代码 名称 代码 名称 代码 名称 代码
子类代码 01 02 03 04 01 02 03 04 05 06 07 08 09 10 11 12 13 01 02 03 01 02 03
子类名称
健康安全环保应急开发井探井报废井其他井测线工区构造单元线性构造地面油气苗油气藏矿权油气储量岩石管线站库设备仓库油库配送点物流承运商机构 04
健康安全环保要素
石油天然气开发
勘探开发 2 要素
能源基设施
基础设施要素
专业要 2 素类
、
础 3 运
01
5
输及运营管理要素
地面工程 3 要素
仓储物流 4 要素
05 06 07 08
铁路发货站发卡网点物流车辆换油中心
4
